TUBELED_40 Element AC
An der Leuchte befindet sich ein Eingang über einen M12 Sensor Steckverbinder S-ko-
diert. Über diesen wird die Leuchte mit geeignetem Anschlussmaterial an ein 230V AC
Netz angeschlossen.
Die Leuchte darf nur im lastfreien Zustand angeschlossen werden,
da es sonst zur Zerstörung der Leuchte kommen kann. Das heißt,
wird die Leuchte direkt an eine Maschine oder ein 230V Netz
angeschlossen, müssen diese zur Installation ausgeschaltet und
lastfrei sein.

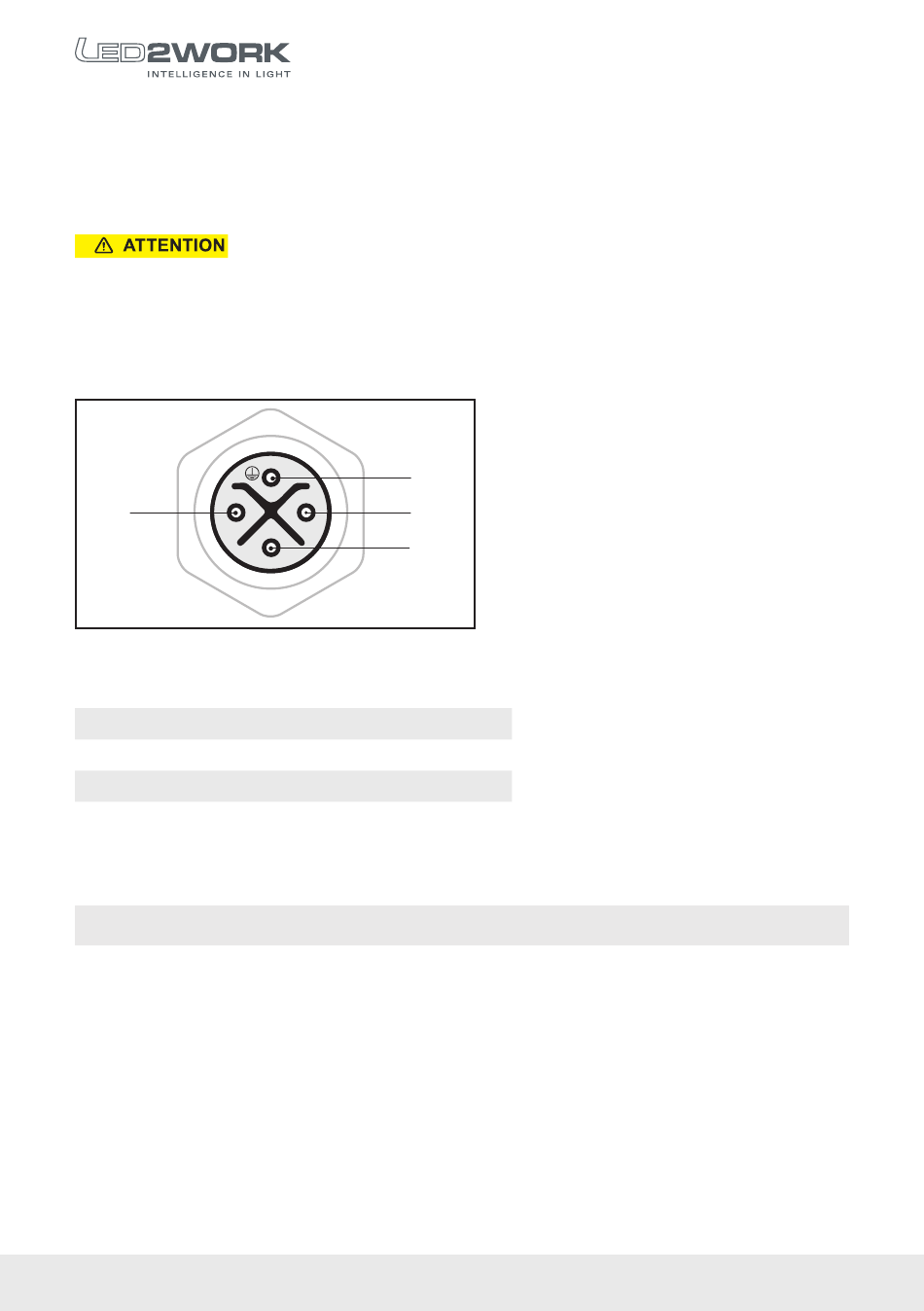

Die PIN-Belegung des M12 Steckverbinders ist wie folgt:
1
Schemazeichnung M12 S-kodiert
PIN allocation
PIN 1 = nicht belegt
PIN 2 = Außenleiter/Phase (L)
PIN 3 = Neutralleiter (N)
PIN 4 = Schutzleiter (PE)
6 | Wartung und Pflege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der
Leuchte vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur
Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nicht
ausgetauscht werden.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abküh-
len. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit
Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu
Verfärbungen des Gehäuses führen können.
6 | BA TUBELED_40 Element . BA 06/2021
4
3
2
Braun
Schwarz
Grau
Grün/Gelb
