4. INBETRIEBNAHME

4.1. INHALT DER VERPACKUNG

Überprüfen, ob im Lieferumfang der Motorsense Excelion 2 LH Folgendes enthalten ist:
• 1 am Traggeschirr zu installierenden Tragegurt
• 1 Schutzgehäuse
• 1 Spezialschlüssel Excelion 2 LH

4.2. MONTAGE/DEMONTAGE DES RUNDGRIFFS AN DER MOTORSENSE

4.2.1. MONTAGE DES RUNDGRIFFS UND DES ABSTANDSHALTERS AM GERÄT
1. Das Gerät vorsichtig aus der Verpackung nehmen.
Das Gerät auf eine ebene, stabile und saubere Flä-
che legen.

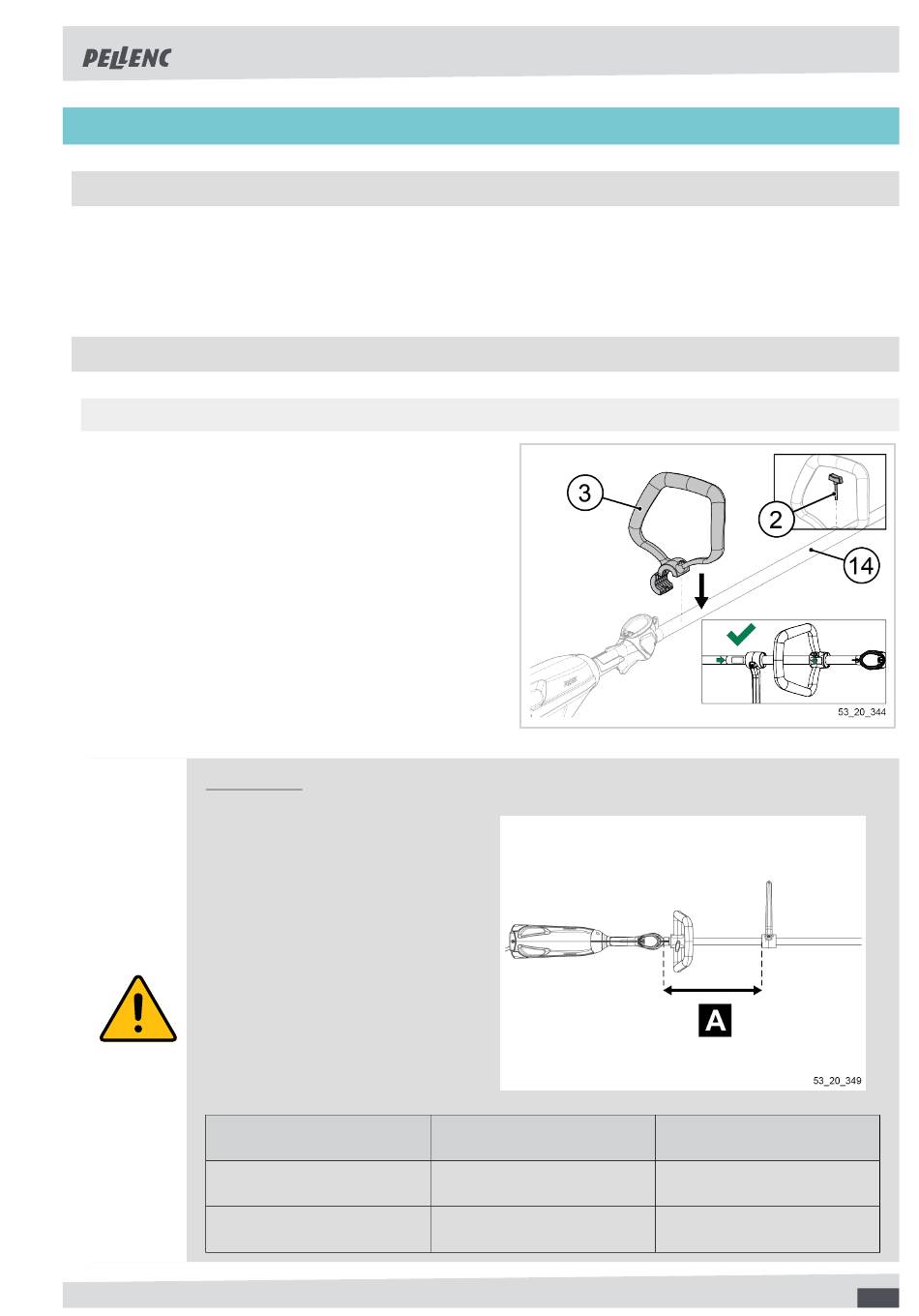

2. Den Rundgriff (3) in einer für den Arm des Bedie-
ners bequemen Position am Übertragungsrohr (14)
installieren. Der Arm des Bedieners muss halb
angewinkelt sein.
Auf die korrekte Ausrichtung des Rundgriffs ach-
ten. Der Pfeil des Rundgriff-Aufklebers muss auf den
Pfeil des Aufklebers auf dem Übertragungsrohr zei-
gen.
3. Die Position des Rundgriffs (3) anhand des mit dem
Gerät (2) mitgelieferten Einstellrads arretieren.
Warnung
Um die Sicherheit des Bedie-
ners zu gewährleisten, muss ein
Abstand (A) zwischen der Ober-
kante des MMS-Displays und der
Spitze des Abstandshalters ein-
gehalten werden, der je nach
Schneidwerkzeug variiert.
Tap Cut / Schneidklin-
gen / Häckselmesser
MOTORSENSE EXCELION 2 LH
Schneidgerät
Grobschnittsäge
53_154421-A
• 1 TORX-Schraubendreher 25
• 1 Set für Klingen und Messer
• 1 Bedienungsanleitung
Einzuhaltender maxi-
maler Abstand (A)
290 mm
300 mm
Position des Rundgriffs
Zwischen Abstand-
shalter und Bediengriff
Zwischen Winkelgetrie-
be und Abstandshalter
