Mit mehr als 20 Jahren Erfahrung auf dem Gebiet der elektrischen tragbaren Geräte, bietet Ihnen Pellenc eine breite Palette von Lithium-Ion und Lithium-Polymer Werkzeugen für Fachleute, die zur Pflege Ihrer Grünanlagen, Baum- und Rebkulturen bestimmt sind sowie Material zur Reinigung öffentlicher Verkehrswege.
- Secure system (patentiert): Es gewährleistet, dass Ihre Batterie bei Überlastung, Entladen oder Überhitzung geschützt wird. - Life system (patentiert): Es gewährleistet eine optimale Lebensdauer Ihrer Batterie durch individuellen Schutz jedes Elements. - Balance system (patentiert): Es gewährleistet einen Ausgleich der verschiedenen Elemente der Batterie, um die gleichförmige Nutzung zu optimieren. - Power system (patentiert): Es ermöglicht Ihnen, dank der Widergabe der maximalen Batteriekapazität, die gesamte Baureihe der PELLENC Werkzeuge im Rahmen einer beruflichen Tätigkeit zu verwenden. Die Vorteile der ULTRA-LITHIUM BATTERY - Umweltschutz: Die von den PELLENC Werkzeugen verwendete Energie schützt die Umwelt und folgt den Zielen einer nachhaltigen Entwicklung. Im Verhältnis zu gleichwertigen, kraftstoffbetriebenen Werkzeugen sind die CO2 Ausstöße 30 bis 90 Mal geringer. - Leistung: Das PELLENC Material gewährleistet dem Benutzer eine unerreichte Leistung, bis zu 3000 W. - Wirtschaftlichkeit: Mit der Batterie können Sie einen ganzen Tag lang für äußerst geringe Betriebkosten arbeiten. - Ergonomie: Die Werkzeuge von PELLENC sind sehr leise und sehr leicht mit einem unerreichten Komfort und optimalen Arbeitsbedingungen. - Rentabilität: Ihre Batterie ist in weniger als einem Jahr Benutzung (ab 135 Tagen) abgeschrieben.
Seite 5
EINLEITUNG EMPFEHLUNG FÜR DIE VERWENDUNG DER BATTERIEN UND DER WERKZEUGE JE NACH LEISTUNG UND REICHWEITE* *Die Reichweite der Batterie hängt vom Werkzeug, dessen Verwendung und der bearbeiteten Vegetation ab **Betriebsdauer im Economy-Modus berechnet. Empfohlene Verwendung...
Seite 6
Ergeiz, ihre Auslegung des Werkzeugs von morgen dem Markt aufzuzwingen: leistungsstarke, leichte und umweltfreundliche Produkte. Außerdem ist der Motor mit der PELLENC Technologie der einzige Elektromotor mit einer solchen hohen Leistung und dem Vorteil geringer Maße bei Idealgewicht. Die von diesem Motor erhaltene Leistung liegt deutlich über Motoren mit Gleichstrom und traditionellen Bürsten. Es gibt kein Scheuern durch die Besen mehr, der Ertrag der Motoren von PELLENC liegt bei fast 90 %. Die PELLENC Motoren sind Brushless Motoren (ohne Kohle). Dies bedeutet, dass ihre Lebensdauer theoretisch unendlich ist, nur die Lebensdauer der Kugellager begrenzt das Leben des Motors. Es ist keine Wartung der Motoren erforderlich im Gegensatz zu den Benzinmotoren. Der kohlenlose PELLENC Motor bleibt im Gegensatz zu den Benzinmotoren bei jeder Aktivierung des Drückers vollständig stehen. So sind Lärmemissionen sehr gering, wovon der Nutzer und die direkte...
- unsere weltweit einzigartigen Hack- und Jätmaschinen ersetzen die hinderlichen Motor-Hackmaschinen, - unsere Olivenernter bringen eine außergewöhnliche Rendite, - unser Reben-Bindegerät vereint Effizienz und Rentabilität, - unsere Batterien haben eine große Reichweitekapazität, - unsere mobile Solarzelle bietet die Möglichkeit, Ihre Batterien überall zu laden. - unsere autonomen Beleuchtungsvorrichtungen haben eine außergewöhnliche Lichtleistung. Alle unsere Werkzeuge stoßen sehr wenig CO2 aus und erfüllen hinsichtlich nachhaltigem Umweltschutz und Ökologie die Forderungen der lokalen Einrichtungen oder anderer Strukturen. PELLENC ist das einzige Unternehmen, das eine 100 % saubere Werkzeugreihe anbietet und mit einem CO2 Ausstoß vonNull dank der Solarzellen SOLERION zum Aufladen unserer Batterien. 56_10_037B...
Seite 8
EINLEITUNG Batteriewandler Power Convertor 1000 W Heckenschneider HELION Universal 26_13_001A Rebschere LIXION Evolution Motorsäge SELION C20 Baumschere für Baumpflege und Batterie ULiB Grünanlagen 200 - 400 - 700 - 1100 - - 2 Hände - POLY 5 - OLIVION TREELION D45 Motorsäge SELION M12 Baumschere für Baumpflege und Grünanlagen TREELION M45 Blasgerät AIRION Freischneidegerät EXCELION 2000 Freischneidegerät – Grasschneider EXCELION 1200 Hack- und Jätmaschine CULTIVION Stangen-Motorsäge SELION Pole oder Telescopic Stangen-Heckenschere HELION Pole oder Telescopic Beleuchtungsvorrichtung Olivenernter LUMENION OLIVION Pole oder Telescopic...
EXCELION 1200 sehr wenig CO2 ausstößt und dadurch zu einem sauberen Werkzeug wird. Beim Vergleich der direkten CO2-Emissionen eines EXCELION 1200 und eines kraftstoffbetriebenen Freischneiders zeigt sich ein enormer Unterschied. Ein kraftstoffbetriebener Freischneider hat einen direkten Ausstoß von mehr als 4,2 Tonnen CO2 jährlich, wogegen der EXCELION 1200 nur 67 kg ausstößt. EXCELION 1200 vermeidet einen Ausstoß von nahezu 98 % der direkten Emissionen eines kraftstoffbetriebenen Motors, d. h. 64 Mal weniger! Wenn Sie die PELLENC Batterien mit unserem Solar-Ladegerät SOLERION aufladen, werden die direkten CO2-Emissionen auf NULL reduziert.
SICHERHEITSANWEISUNGEN DIESE ANWEISUNGEN AUFBEWAHREN Dieses Handbuch enthält wichtige Informationen und Betriebsanweisungen für das Werkzeug: Freischneidegerät Grasschneider Excelion 1200 Es ist UNBEDINGT notwendig, diese Bedineungsanleitung VOLLSTÄNDIG zu lesen, bevor Sie das Werkzeug in Betrieb nehmen oder warten. Bitte halten Sie sich genau an die Anweisungen und Abbildungen dieser Broschüre.
Fähigkeiten bzw. durch Personen ohne Erfahrungen oder Kenntnisse vorgesehen, außer wenn sie von einer für ihre Sicherheit verantwortlichen Personen überwacht werden oder vorher unterrichtet wurden. • Der Freischneider Grasschneider Excelion 1200 ist ein professionelles Werkzeug, das ausschließlich zum Reinigen der Grünanlagen (Gras, dichte Begrasung, Gestrüpp, Dornen und kleine Sträucher) verwendet werden darf. • Die Firma PELLENC haftet nicht für Schäden, die durch unsachgemäße Nutzung entstehen • Verwenden Sie nur PELLENC-Originalzubehör und Originalteile. Für Schäden, die durch die Verwendung anderer Teile und anderen Zubehörs entstehen, übernimmt die Firma PELLENC keine Haftung. Sicherheit des Arbeitsbereichs a. Bewahren Sie den Arbeitsbereich sauber und gut beleuchtet. b. Elektrische Werkzeuge nicht in explosiver Atmosphäre in Betrieb nehmen, wie z.B. in Gegenwart von brennbaren Flüssigkeiten, Gas oder Staub.
Nur mit einem vom Hersteller empfohlenen Ladegerät aufladen. b. Die Werkzeuge nur mit einem spezifisch beschriebenen Batterieblock verwenden. c. Wenn ein Batterieblock nicht verwendet wird, darf er nicht in der Nähe von anderen Metallgegenständen aufbewahrt werden wie z.B. Büroklammern, Geldstücken, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Gegenständen, die zu einer Verbindung von einem Polkopf zum anderen führen könnten. d. Unter schlechten Bedingungen kann die Flüssigkeit aus der Batterie spritzen. Es ist jeglicher Kontakt zu vermeiden. Bei unbeabsichtigtem Kontakt die Haut abspülen. Bei Augenkontakt zusätzlich ärztliche Hilfe in Anspruch nehmen. Wartung und Instandhaltung a. Das Gerät von einem qualifizierten Techniker reparieren lassen, der nur identische Ersatzteile verwendet. SICHERHEITSWARNUNG FÜR DEN EXCELION 1200 FREISCHNEIDER GRASSCHNEIDER 1– Metallschneidwerkzeuge nicht in der Nähe von Wänden, Zäunen, Baumstümpfen, Felsen oder anderen ähnlichen Hindernissen verwenden. Der Kontakt mit einem dieser Elemente kann ein Aufschlagen, einen erhöhten Abprall provozieren und das Schneidegerät beschädigen. Pellenc empfiehlt die Verwendung des Pellenc Mähfadens für diese Arbeitsbedingungen. Niemals den Freischneider Grasschneider Excelion 1200 einhändig verwenden. 2– Die Maschine immer mit einem parallel zum Boden geführten Schneidkopf verwenden. Das Sicherheitsgehäuse bietet bei einer zu starken Neigung des Schneidkopfes keinen ausreichenden Schutz mehr. Diese erhöht die Verletzungsgefahr. 3– Bei einer Veränderung des Schneidwerkzeugs des Freischneiders Grasschneiders Excelion 1200 diesen sofort stoppen (Geräuschveränderung, erhöhte Vibration) Überprüfen Sie, ob das Schneidewerkzeug korrekt befestigt ist sowie seinen Zustand (keine Verformung, korrekter Schliff).
• Die Originalverpackung zur Aufbewahrung der Maschine verwenden. • Lagern Sie den Freischneider an einem trockenen für Kinder unzugänglichen Ort. • Schmieren Sie den Ausgangsbolzen vor einer längerfristigen Lagerung. SICHERHEITSMASSNAHMEN FÜR LADEGERÄT UND BATTERIE Bezug nehmen auf die Betriebsanleitung der PELLENC-Werkzeugbatterie. ACHTUNG: Vor Eingriffen am Werk-zeug grundsätzlich überprüfen, ob der Ein/ Aus-Schalter auf «0» steht und dann das Versorgungskabel der Batterie abziehen.
1– Lärmpegel Schallleistung 91 dB, Schalldruck 78 dB 2– Die Betriebsanleitung lesen Die Betriebsanleitung ist aufmerksam zu lesen, und die Sicherheitsmaßnahmen müssen eingehalten werden. 3– Schutzbrille und zugelassener Schutzhelm erforderlich Pellenc empfiehlt, ein Visier zum Schutz des Gesichts zu tragen 4– Das Tragen von Sicherheitshandschuhen, -hosen und -schuhen ist vorgeschrieben. 5– Den Sicherheitsabstand einhalten Der Sicherheitsabstand von 15 m ist einzuhalten und es muss darauf geachtet werden, dass sich weder eine Person (insbesondere Kinder) noch ein Tier im Arbeitsumkreis des Maschine befindet. Den Freischneider Grasschneider sofort abstellen, wenn sich eine Person oder ein Tier nähert. 6– Drehrichtung und maximale Drehzahl (6200 U/min) Die Drehrichtung des Freischneider Grasschneiders beachten. Sie ist am Sicherheitsgehäuse angegeben...

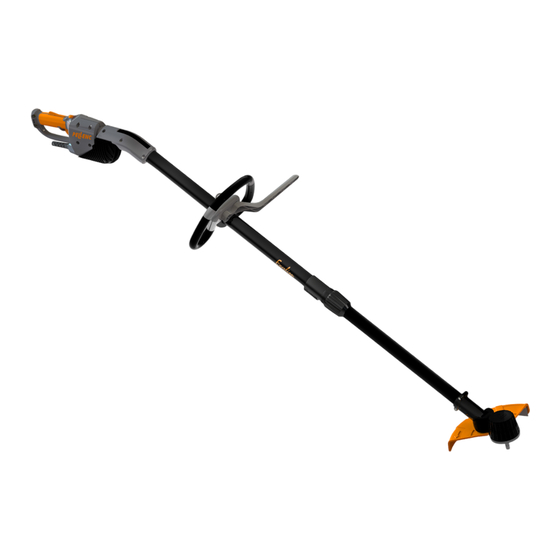

BESCHREIBUNG UND TECHNISCHE MERKMALE Der Freischneider Grasschneider Excelion 1200 kann in zwei Betriebsarten verwendet werden: - Grasschneider mit Trimmerfaden, - Die Betriebsart Freischneider mit Stahlklingen erfordert zusätzliche Sicherheitsteile. Betriebsart Grasschneiden Beschreibung der wichtigsten Teile: 53_13_093A 1– Griff : Gestattet die Führung des Freischneider Grasschneiders Excelion 1200 2– Sicherheitsdrücker : Hindert an einer unbeabsichtigten Betätigung des Steuerdrückers; es muss der Sicherheitsdrücker betätigt werden, um den Steuerdrücker betätigen zu können 3– Wahlknopf für die maximale Drehgeschwindigkeit des Schnittwerkzeugs und Leuchttafel : Möglichkeit zur Wahl der maximalen Schnittgeschwindigkeit; diese wird an der Leuchttafel angezeigt...
BESCHREIBUNG UND TECHNISCHE MERKMALE TECHNISCHE MERKMALE Excelion 1200 Modell Version Version MULTI-CUT MULTI-CUT Grasschneider Doppelzahnschneide Leistung 1200 W Gewicht (ohne Schnittwerkzeug und Sicherheitsgehäuse) 3.8 Kg 3.9 Kg Abmessungen (L x B x H) in mm 1360 x 85 x 210 1360 x 85 x 210 Diamètre de coupe 300 mm 230 mm Drehzah 2000 bis 6200 U/min Reichweite Je nach Verwendung und Batterietyp Grundlage bei der Festlegung der Geräuschpegel und der Vibrationsbelastungen sind die Betriebsbedingungen bei maximaler nominaler Motorleistung. Maximaler A-bewerteter Schalldruckpegel (Bezugswert 20 µPa) in der Position des = 83 dB(A) K = 2,5 dB(A) Benutzers C-bewerteter Spitzenschalldruckpegel (Bezugswert 20 µPa) in der Position des < 130 dB(C) Benutzers Die Werte werden gemäß den Akustik-Messnormen NF EN ISO 11201 und NF EN ISO 3744 gemessen.
MONTAGE/DEMONTAGE DES VORDEREN GRIFFS 53_10_080B MONTAGE/DEMONTAGE DER TRAGÖSE UND DER ABSTANDSVORRICHTUNG 53_10_081B 53_10_096A Abstandsvorrichtung für Rechtshänder Abstandsvorrichtung für Linkshänder MONTAGE/DEMONTAGE DES SICHERHEITSGEHÄUSES 53_13_094A...
EINSTELLUNG DER ARBEITSPOSITION EINSTELLUNG DER ARBEITSPOSITION Vor jeder Verwendung muss die Arbeitsposition des Freischneider Grasschneiders Excelion 1200 je nach Körpergröße des Bedieners eingestellt werden. Dies gestattet eine bequeme Nutzung durch den Bediener und erfordert nur geringe Kraft. Die Einstellung der Arbeitsposition des Maschine je nach Körpergröße des Bedieners erfolgt in vier Etappen: - Einstellung der Position des vorderen Griffs, - Anbringen und Längeneinstellung des Gurtzeugs, - Einstellung der Rohrlänge, - Einstellung der Schnittkopfausrichtung. Diese verschiedenen Einstellungen müssen mehrmals wiederholt werden bis eine angemessene Arbeitsposition des Freischneiders Grasschneiders erreicht ist. EINSTELLUNG DER POSITION DES VORDEREN GRIFFS Durch die Einstellung der Position des vorderen Griffs kann die „horizontale Position“ des Freischneider Grasschneiders so justiert werden, dass er sich in Reichweite befindet und der Schnittkopf leicht am Boden aufliegt. Der Ellenbogen darf nicht gebeugt sein. (Diese Einstellung erfolgt gleichzeitig mit der Längeneinstellung des Gurtzeugs.) • Das Rändelrad des vorderen Griffs entriegeln. 53_10_089A • Den vorderen Griff bis zur geeigneten Position am Teleskoprohr verschieben. • Das Rändelrad des vorderen Griffs verriegeln, um die Position des oberen Griffs am Maschine zu blockieren.
INBETRIEBNAHME DER MASCHINE ANPASSEN UND EINSTELLEN DER GURTWERKLÄNGE Mit dem längenverstellbaren Traggeschirr kann die vertikale Ausrichtung des Freischneiders so eingestellt werden, dass dieser gut erreichbar ist und der Schneidkopf leicht den Boden berührt. (Diese Einstellung wird gleichzeitig mit der Gleichgewichtseinstellung und der Ausrichtung des Lenkers durchgeführt). DAS GURTWERK (L ieferung mit erkzeug 53_13_138A...
EINSTELLUNG DER ARBEITSPOSITION LÄNGENEINSTELLUNG DES TELESKOPROHRS Die elektrische Schnur des Freischneiders-Grasschneiders Excelion an der Pellenc Werkzeugbatterie anschließen. • Das Blockier-Rändelrad durch Drehen gegen die Uhrzeigerrichtung lockern. • Das Teleskoprohr auf die gewünschte Länge justieren. • Das Blockier-Rändelrad anziehen. 48_11_013A EINSTELLUNG DER AUSRICHTUNG DES SCHNITTKOPFS Durch die Einstellung der Ausrichtung des Schnittkopfs ist es möglich, dass sich der Schnittkopf parallel zum Boden befindet. Der Schnittkopf soll leicht am Boden aufliegen. • Das Rändelrad des Motorgehäuses entriegeln. 53_10_059A • Den Schnittkopf justieren, damit er sich parallel zum Boden befindet. Einstellbereich des Schnittkopfs • Das Rändelrad des Motorgehäuses verriegeln, um die Position des Schnittkopfs zu blockieren. 53_10_023A...
INBETRIEBNAHME UND VERWENDUNG ANLASSEN Die elektrische Schnur des Freischneiders- Grasschneiders Excelion 1200 an der Pellenc Werkzeugbatterie anschließen. Den An/Aus Schalter der Pellenc Werkzeugbatterie auf An „I“ kippen. 1 2 3 4 Die Leuchtdioden der Leuchttafel für die Geschwindigkeitswahl leuchten auf und die Batterie sendet drei kurze Pieptöne. Das Werkzeug steht unter Spannung und ist betriebsbereit. 53_10_017A Je nach Schnittwerkzeug und Vegetationsart (siehe nachstehende Tabelle) die passende Geschwindigkeit wählen, dazu auf den Wahlschalter für die maximalen Geschwindigkeiten drücken. Der auf den Drücker ausgeübte Druck gestattet die progressive Erhöhung der Geschwindigkeit bis zu ihrem maximalen Wert. Maximale Betriebsart Grasschneiden Betriebsart Freischneiden mit Dreizack...
VERWENDUNG TECHNISCHE BESCHREIBUNG UND FUNKTIONSBETRIEB KOPF ROLL CUT MONTAGE EINES ROLL CUT : MONTAGE ROLL CUT: 53_13_055B 53_13_062A 53_13_096A 53_13_095A MONTAGE EINES MÄHFADENS: = 4 M 53_13_098A 53_13_097A 53_13_099A 53_13_100A...
Seite 24
VERWENDUNG EINSTELLUNG DER MÄHFADENPOSITION: 53_13_102A 53_13_101A 53_13_104A 53_13_103A WIEDERAUFLADEN DES ROLL CUT : WIEDERAUFLADEN ROLL CUT: 53_13_106A 53_13_105A 53_13_061B...
Alle beliebigen, während der Garantiezeit erfolgten Wartungs- und Reparaturarbeiten müssen unbedingt von PELLENC sa oder von einem von PELLENC sa zugelassenen Vertragshändler ausgeführt worden sein; im gegenteiligen Fall ist die genannte Garantie hinfällig. Eventuelle Kosten für Stilllegung, Verlegung, Anfahrt und Transport sind in jedem Fall vom Käufer zu tragen. Bei Teilen oder Ausrüstungen, die nicht von PELLENC sa hergestellt werden, insbesondere Kugelumlaufspindel, Batterie usw., beschränkt sich die Garantie auf die der Lieferanten von PELLENC sa. Verschleißteile als Ergebnis einer normalen Nutzung stehen nie unter Garantie. PELLENC sa und der Vertragshändler sind in folgenden Fällen von jeder Haftung freigestellt • Wenn die Schäden durch fehlerhafte Wartung, fehlende Erfahrung des Benutzers oder anormale Verwendung bedingt sind. • Wenn die Überholungen und Überprüfungen nicht nach den Vorschriften des Herstellers durchgeführt wurden. • Wenn Originalteile oder Originalzubehör durch Teile oder Zubehör anderen Ursprungs ersetzt wurden oder wenn das verkaufte Gerät geändert oder umgewandelt wurde. Die Garantie beschränkt sich ausdrücklich auf die oben dargelegte Definition, PELLENC sa kann in keinem Fall zur Zahlung irgendeiner Entschädigung verpflichtet werden.
Seite 36
VERSUCHEN SIE NIE, DEN FREISCHNEIDER GRASSCHNEIDER ODER DIE BATTERIE ZU ÖFFNEN, DENN SIE KÖNNEN DEN GARANTIEANSPRUCH VERLIEREN. WENDEN SIE SICH AN EINEN VERTRAGSHÄNDLER. PATENTIERTES MATERIAL • Die technischen Merkmale sind unverbindlich und dienen nur der Information. • PELLENC behält sich das Recht vor, ihre Produkte abzuändern oder zu verbessern, wenn sie dies auf dem Weg zur PERFEKTION für erforderlich hält. Roger PELLENC Präsident und Generaldirektor...
