Bedienelemente, Anzeigen und Anschlüsse
4.1

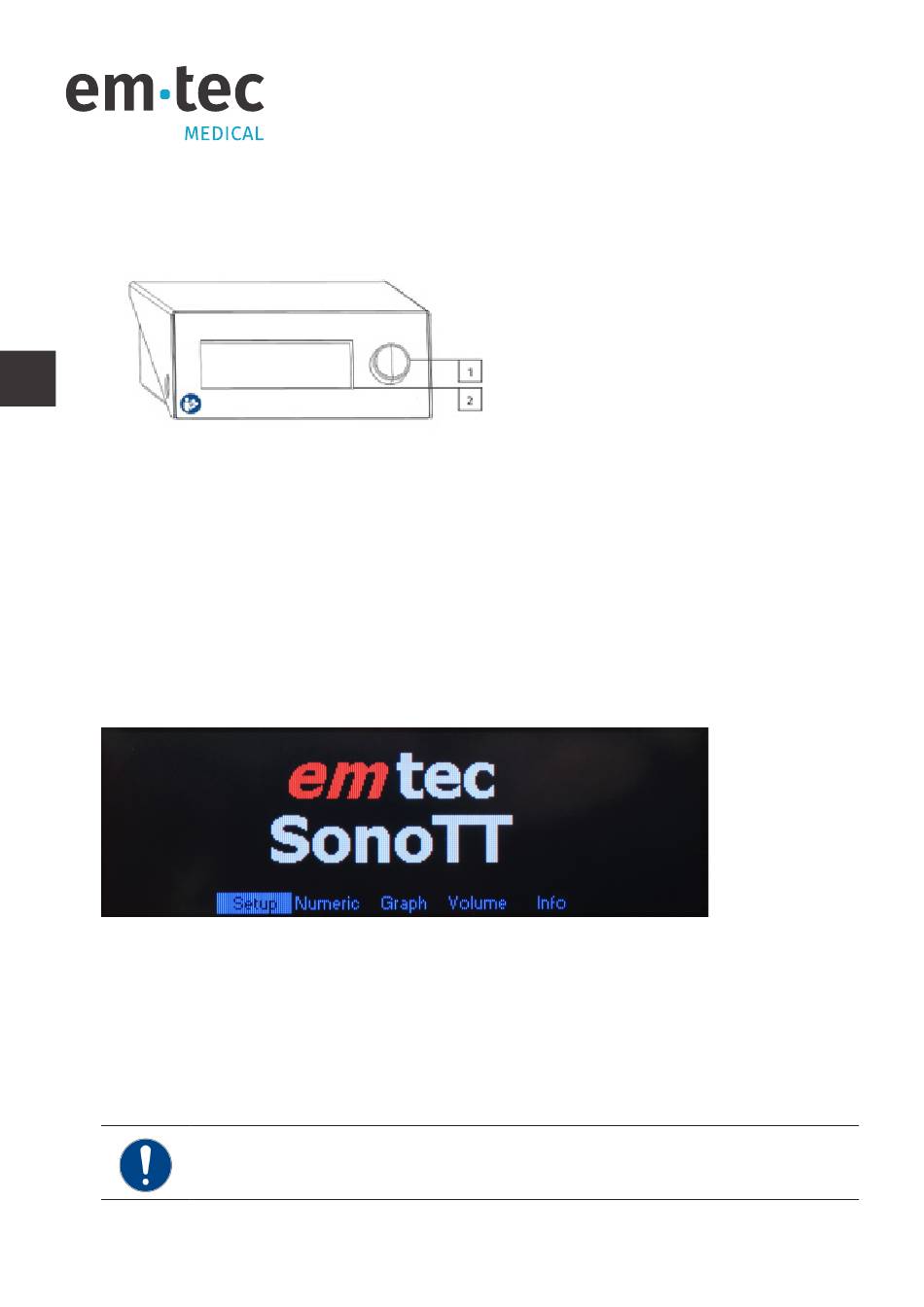

Frontplatte
DE
1. Drehschalter mit Drucktaste zur Menüauswahl und Dateneingabe
2. TFT-LCD-Grafikdisplay zur Anzeige von Messwerten und Geräteparametern
Bedienung der Benutzerschnittstelle
1. Auswählen: Drehen Sie den Drehschalter, bis das gewünschte Feld markiert ist (blauer Hintergrund, z.
B. Info)
2. Aktivieren: Durch Drücken des im Drehschalter integrierten Drucktasters gelangt man entweder in das
ausgewählte Feld, führt eine Funktion aus oder zeigt ein neues Menü an.
Menüstruktur
Nach einer erfolgreichen Einschaltsequenz wird das Startmenü angezeigt.
Die Menüs Setup (Einrichtung), Numeric (Numerisch), Graph (Diagramm) und Volume (Volumen) sind für
den Betrieb des Gerätes notwendig Die Funktionalität der Untermenüs ist in den Kapiteln „Installation und
Bedienung" ausführlich beschrieben.
Die Rückkehr zum Startmenü ist von den verschiedenen Untermenüs aus durch Auswählen und Drücken von
Home möglich.
Im Fenster Info werden allgemeine Informationen über den Hersteller und das Gerät angezeigt.
Seite 14
Felder mit grauer Schrift können nicht ausgewählt oder aktiviert werden.
Messwerte, Kurven und Parameter, die zum gleichen System gehören, werden alle in der
gleichen Farbe dargestellt.
D108-702 SonoTT
TM
Ultrasonic FlowComputer - Bedienungsanleitung V4.0
SonoTT
Ultrasonic FlowComputer
TM
Skalenwerte,
