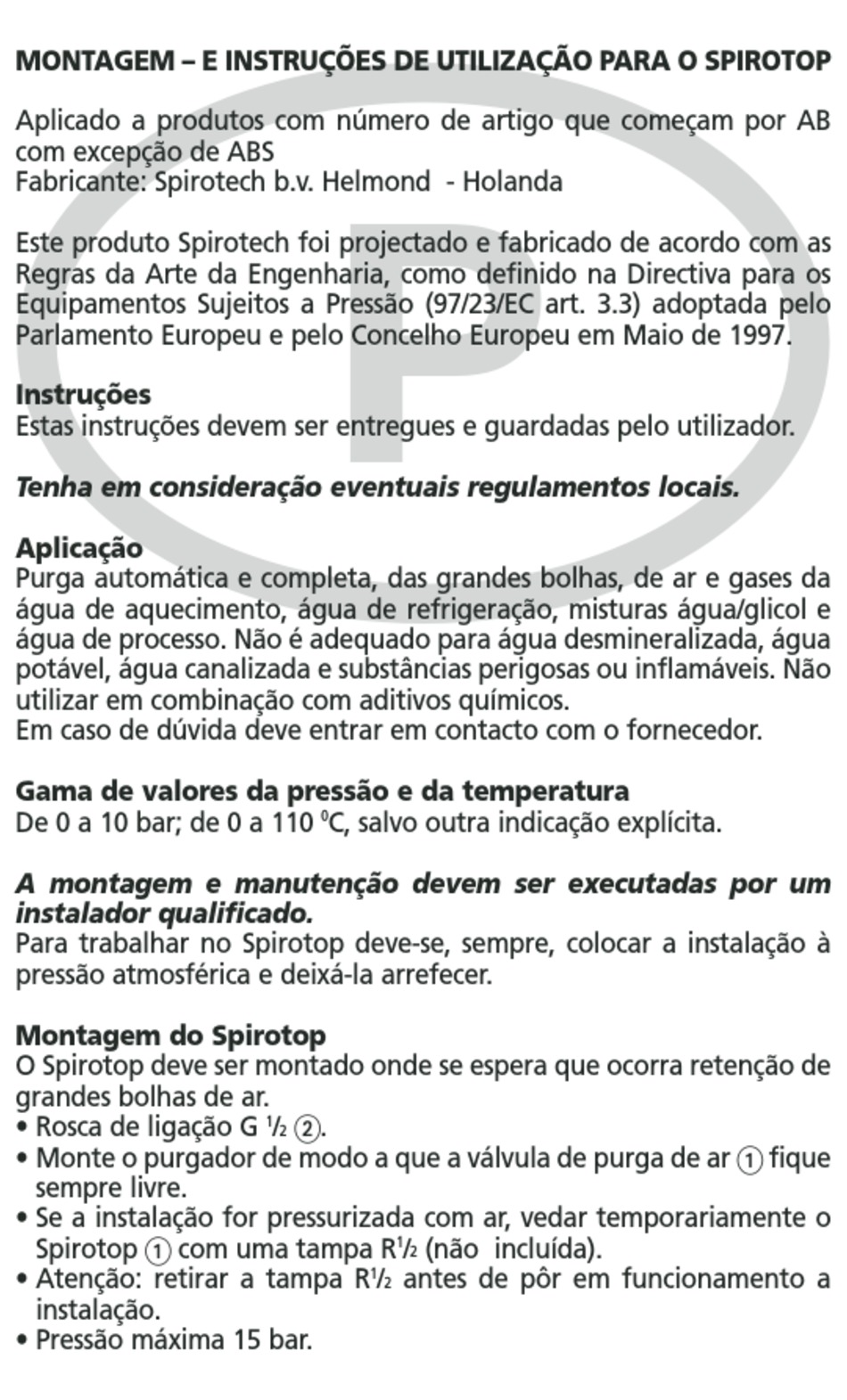

MONTAGEM – E INSTRUÇÕES DE UTILIZAÇÃO PARA O SPIROTOP
P
Aplicado a produtos com número de artigo que começam por AB
com excepção de ABS
Fabricante: Spirotech b.v. Helmond - Holanda
Este produto Spirotech foi projectado e fabricado de acordo com as
Regras da Arte da Engenharia, como definido na Directiva para os
Equipamentos Sujeitos a Pressão (97/23/EC art. 3.3) adoptada pelo
Parlamento Europeu e pelo Concelho Europeu em Maio de 1997.
Instruções
Estas instruções devem ser entregues e guardadas pelo utilizador.
Tenha em consideração eventuais regulamentos locais.
Aplicação
Purga automática e completa, das grandes bolhas, de ar e gases da
água de aquecimento, água de refrigeração, misturas água/glicol e
água de processo. Não é adequado para água desmineralizada, água
potável, água canalizada e substâncias perigosas ou inflamáveis. Não
utilizar em combinação com aditivos químicos.
Em caso de dúvida deve entrar em contacto com o fornecedor.
Gama de valores da pressão e da temperatura
De 0 a 10 bar; de 0 a 110
A montagem e manutenção devem ser executadas por um
instalador qualificado.
Para trabalhar no Spirotop deve-se, sempre, colocar a instalação à
pressão atmosférica e deixá-la arrefecer.
Montagem do Spirotop
O Spirotop deve ser montado onde se espera que ocorra retenção de
grandes bolhas de ar.
• Rosca de ligação G
• Monte o purgador de modo a que a válvula de purga de ar
sempre livre.
• Se a instalação for pressurizada com ar, vedar temporariamente o
Spirotop
• Atenção: retirar a tampa R
instalação.
• Pressão máxima 15 bar.
C, salvo outra indicação explícita.
0
/ .
1
2
com uma tampa R / (não incluída).
1
2
/ antes de pôr em funcionamento a
1
2
fique
