TechniSat TechniSwitch 5/8 mini Montageanleitung Seite 4

6 Fehlersuchhilfen
Fehler
Auf allen Polarisations-
ebenen kein Empfang
(deshalb auf allen
Sendern kein Empfang)
Auf allen Polarisation-
sebenen immer noch
kein Empfang
Auf einzelnen
Polarisationsebenen
kein Empfang oder
falscher Sender
Auf den horizontalen
Polarisationsebenen
kein Empfang
Einzelne
Teilnehmerausgänge
funktionieren nicht
„Klötzchen"-Bildung im
digitalen Bild

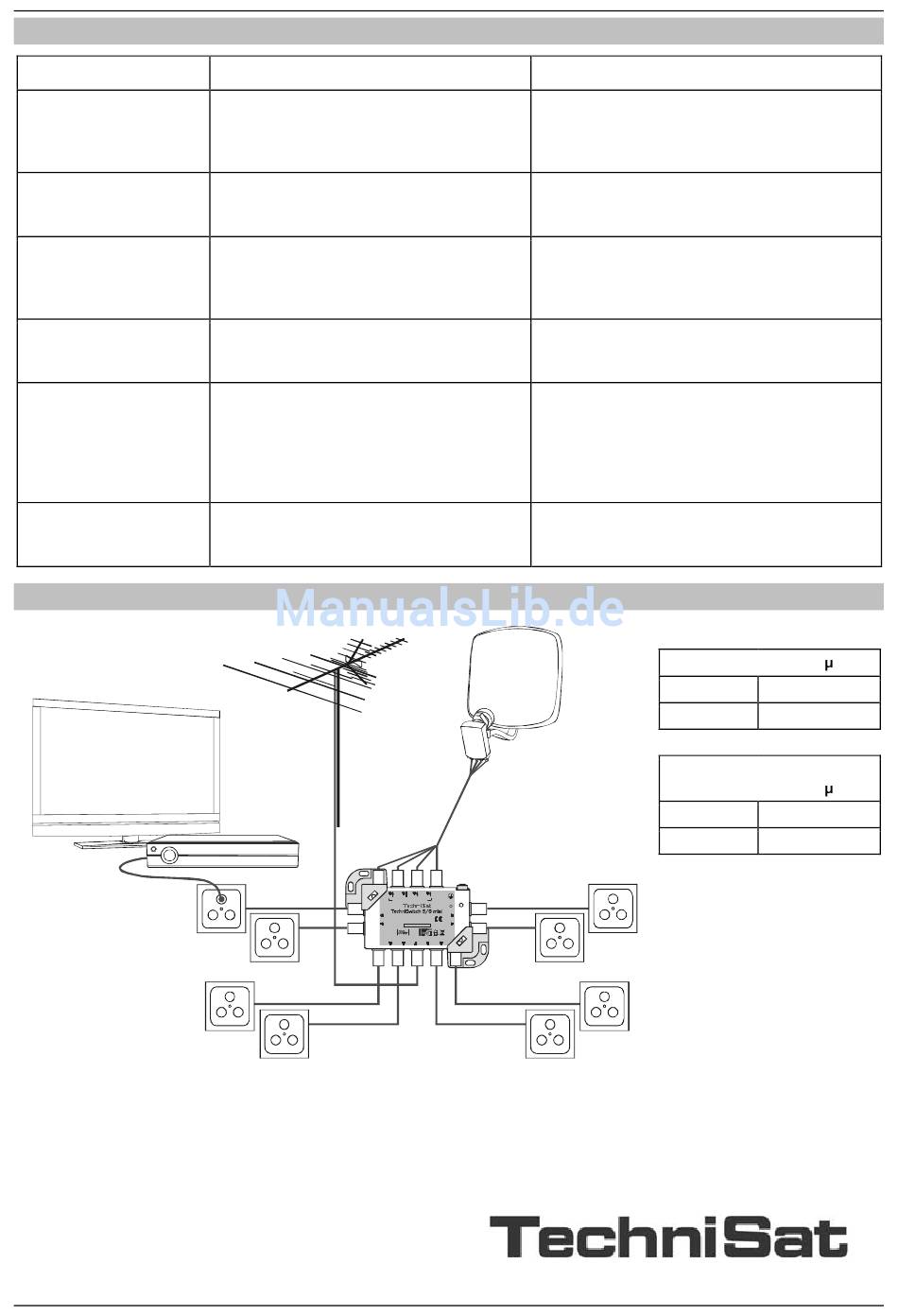

7 Installationsbeispiel: Anlage für acht Teilnehmer
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 10/12
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
TechniSat ist ein eingetragenes Warenzeichen der
TechniSat Digital GmbH · Postfach 560 · 54541 Daun
Mögliche Ursachen
Antennenausrichtung stimmt nicht.
Voraussetzung: Power-Indikator leuchtet.
Kurzschluss in der LNB-Zuleitung
LNB-Zuleitungen vertauscht bzw.
Mittelleiter zu kurz
Der Empfänger liefert eine zu geringe
LNB-Spannung oder das LNB braucht zu
viel Strom.
LNB-Speisespannung des Empfängers
fehlt (erkennbar, wenn der Empfänger
allein angeschlossen ist, an nicht
leuchtendem Power-Indikator des
Multischalters) und/oder Schaltsignale
des Receivers sind falsch
Signalpegel zu niedrig oder zu hoch bzw.
Satellitenantenne nicht optimal
ausgerichtet
h
1
Sat: +3dB
2
DVB-
S,T ,C
S at: +5 ... 9 dB (fü r l ange Leitungen / for lon ger li nes)
3
Abhilfe
Überprüfen Sie die Ausrichtung Ihrer Antenne,
Signalanzeige eines direkt an die Antenne
angeschlossenen Empfängers oder
Antennenmessgerät dafür verwenden.
Kurzschluss beseitigen.
Gerät für 10 sek. von stromversorgenden
Empfängern trennen.
Kontrollieren Sie die Zuordnung der Kabel und
die Stecker. Überprüfen Sie z.B. mit einem
Empfänger das Signal direkt an der dem
Programm entsprechenden LNB-Zuleitung.
Verwenden Sie einen Empfänger, der bei 18V
400 mA liefern kann.
Schließen Sie versuchsweise das
Empfangsgerät an einem anderen
Teilnehmerausgang an.
Überprüfen Sie die Speisespannung und die
Schaltsignale mit einem Messgerät oder
erproben Sie ein anderes Empfangsgerät.
Antenne optimieren und/oder Pegel gemäß
den technischen Daten einstellen!
U
L ow High Anl age e r den/
L N B
B and v h B and v Line to e art h!
Stamm E in gänge / trun k input s
Po we r
8
Art.-Nr.: 0000/3260
S at: +3 dB
Made in Germany
7
Te rr. & DOC SIS: -15 d B
DOCSIS
4 Terr. 5 6
4
Pegel Eingang [dB V]
SAT 55 ... 80
Terrestrik 70 ... 90
Mindestpegel
Ausgang Dose [dB V]
SAT 47
Terrestrik 50
