Da Kabel sehr empfindlich sind, sollten Sie diese erst spät im Bauablauf verlegen.
•
Verwenden Sie zur Installation wenn möglich Leerrohre. Knicken Sie die Kabel nicht!
•
3.2 Wahl der Außeneinheit / LNB
Verwenden Sie ein Quatro-LNB, nicht geeignet sind Quatro-Switch-LNBs sowie Twin-LNBs.
3.3 Erdung
Die Antennenanlage muss den Bestimmungen entsprechend gegen Blitzschlag geschützt sein.
Die Vorschriften bzgl. Erdung und Potentialausgleich nach DIN EN 60728-11 VDE 0855-1:2011-
06, DIN VDE 0100 und DIN EN 62305 VDE 0185-305 sind unbedingt einzuhalten.
Ausgenommen davon sind nur solche Antennen, die mehr als 2 m unterhalb der Dachkante und
weniger als 1,5 m vom Gebäude angebracht sind.
Warnung:
Erdungs- und Blitzschutzarbeiten dürfen nur von speziell geschulten Fachkräften des
Elektrohandwerkes ausgeführt werden. Führen Sie niemals Erdungs- und Blitzschutzarbeiten
selbst durch, wenn Sie keine Fachkraft mit entsprechenden Kenntnissen sind.
Folgende Hinweise dienen dem von Ihnen beauftragten Fachmann als Information:
Der Antennenträger ist auf kürzestem Wege geradlinig und möglichst senkrecht mit der
•
Blitzschutzanlage des Gebäudes zu verbinden (falls eine solche nicht vorhanden: mit der
Gebäudeerde).
Als geeigneter Erdungsleiter gilt ein Einzelmassivdraht mit einen Mindestquerschnitt von
•
16 mm² Kupfer, isoliert oder blank, oder 25 mm² Aluminium isoliert, oder 50 mm² Stahl,
oder metallische Hausinstallationen, vorausgesetzt dass deren Querschnitte und
Dauerhaftigkeit mindestens den Anforderungen an Erdungsleiter entsprechen.
Keinesfalls sind Schutzleiter oder Koaxialkabel-Außenleiter dafür zu verwenden!
Das erste Gerät nach der Außeneinheit ist mittels 4 mm² Kupferdraht mit der Gebäudeerde
•
(z.B. mit dem geerdeten Antennenträger) zu verbinden.
3.4 Stecker und Kabel
Für die Verbindung des LNBs mit dem Multischalter empfehlen wir die Verwendung von
•
Mehrfachkoaxialkabel, vier Kabel in einem Mantel, z.B. 100 dB Multymedia-Kabel 4
Zur Verbindung des Multischalters mit den Antennensteckdosen empfehlen wir die
•
Verwendung von 100 dB Mini-CoaxSat-2150-Kabel.
Mini- oder Multymedia-Kabel haben auf 10 m 4,2 dB Dämpfung bei 2,15 GHz.
•
Um längere Kabelverbindungen zu den Antennensteckdosen herzustellen, verwenden Sie
•
bitte die dämpfungsarmen 115 dB CoaxSat-2150-Kabel oder 120 dB Premium-Kabel.
Diese haben auf 10 m nur 3,4 dB Dämpfung bei 2,15 GHz.
Verwenden Sie möglichst Kompressions- oder Crimpstecker!
•
Kaufen Sie Kabel und Stecker bei Ihrem Fachhändler.
Hier erhalten Sie Meterware an Kabeln und Beratung!

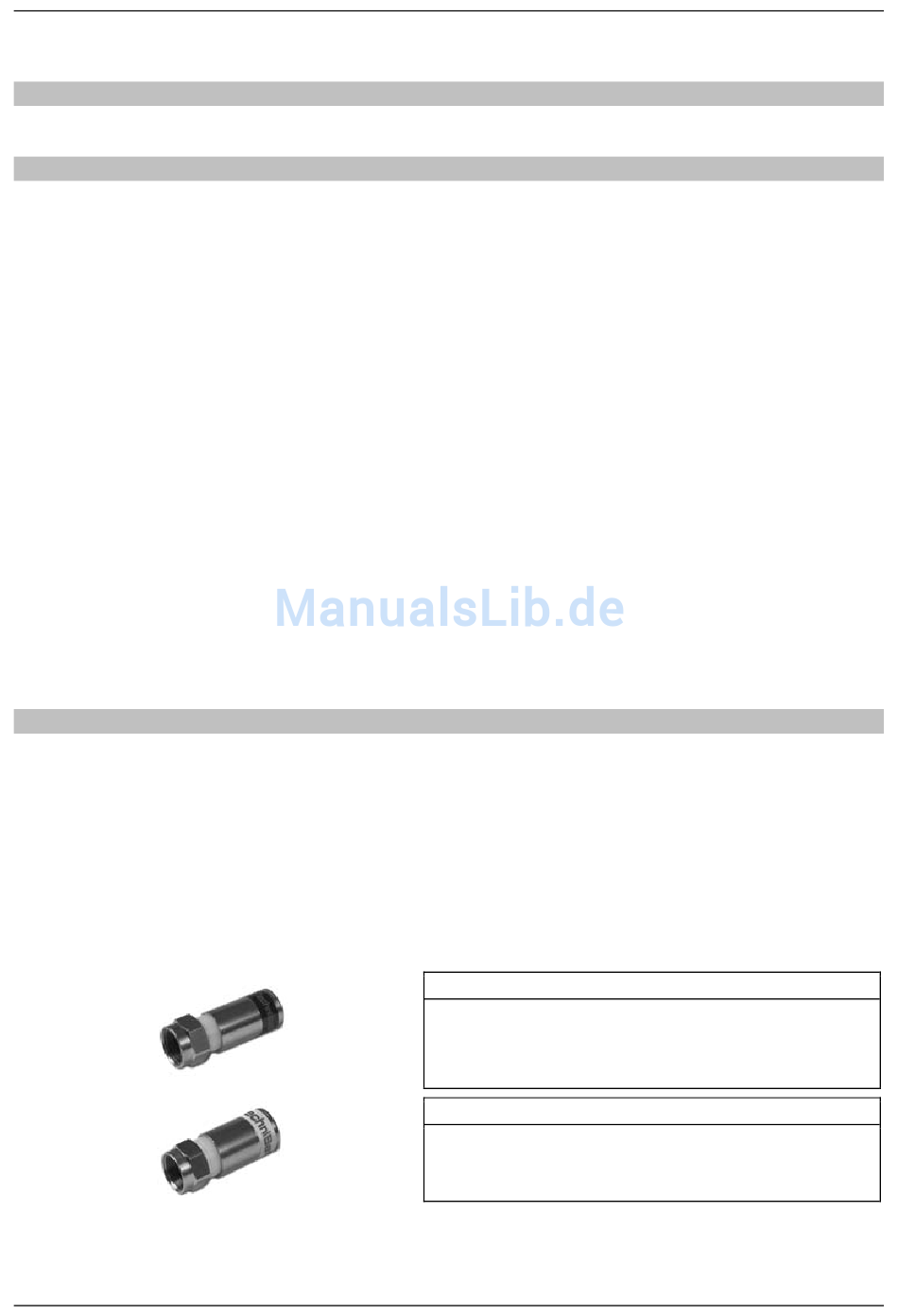

F-Kompressionsstecker 3.9, Art.-Nr.: 0001/3338
geeignet für folgende Koaxialkabel:
• 100 dB Mini-CoaxSat 2150, Art.-Nr.: 0001/3011
• 100 dB Doppel-Mini-Coaxkabel, Art.-Nr.: 0001/3022
• 100 dB Multymedia-Kabel 4, Art.-Nr.: 0001/3014
F-Kompressionsstecker 4.9, Art.-Nr.: 0001/3337
geeignet für folgende Koaxialkabel:
• 115 dB CoaxSat 2150 Kabel, Art.-Nr.: 0002/3107
• 120 dB Premium Kabel, Art.-Nr.: 0001/3106
