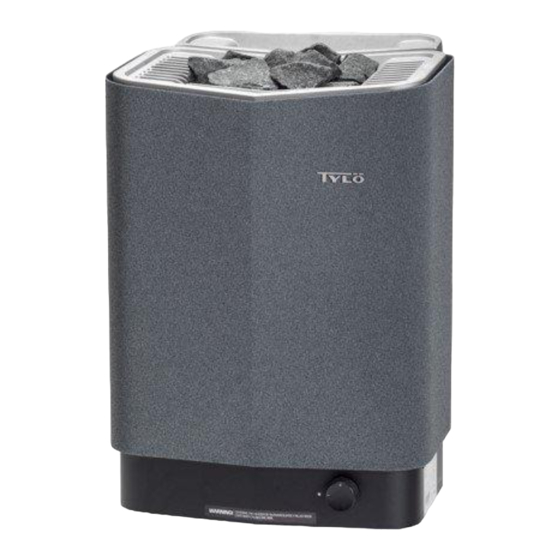

Tylo 2900 5490 SENSE PURE Installationsanleitung
Verwandte Anleitungen für Tylo 2900 5490 SENSE PURE
Inhaltszusammenfassung für Tylo 2900 5490 SENSE PURE
- Seite 1 SENSE PURE 2021-05-25 SVENSKA РУССКИЙ INSTALLATIONSANVISNING ИНСТРУКЦИИ ПО УСТАНОВКЕ ENGLISH POLSKI INSTALLATION GUIDE INSTRUKCJA INSTALACJI DEUTSCH NEDERLANDS INSTALLATIONSANLEITUNG INSTALLATIEHANDLEIDING FRANÇAIS NOTICE D’INSTALLATION 2900 5490...
-
Seite 2: Inhaltsverzeichnis
SVENSKA INNEHÅLL FÖRE INSTALLATION ..........2 INSTALLATION .............. 4 ANSLUTNING/KOPPLINGSSCHEMA ......6 EGENKONTROLL AV INSTALLATION ....... 8 ENGLISH TABLE OF CONTENTS PRIOR TO INSTALLATION ........... 10 INSTALLATION .............. 12 CONNECTION/WIRING DIAGRAM ......14 SELF-INSPECTION OF THE INSTALLATION ....16 DEUTSCH INHALTSVERZEICHNIS VOR DER INSTALLATION .......... - Seite 19 WARNUNG! • Schlechte Belüftung oder eine falsch positionierte Heizung können Pyrolyse verursachen. Unter Um- ständen besteht Brandgefahr. • Bei nicht ausreichender Isolierung der Saunakabine besteht möglicherweise Brandgefahr. • Bei Verwendung ungeeigneter Werkstoff e in der Saunakabine (Spanplatten, Gipskarton etc.) besteht mög- licherweise Brandgefahr.
-
Seite 20: Vor Der Installation
VOR DER INSTALLATION • Die Dimensionen von Sicherung (A) und Kabel (mm²) müssen für den Saunaofen geeignet sein, siehe Abschnitt Teile „Anschluss/Schaltplan“, Abb. 17. Vergewissern Sie sich, dass sich folgende Teile in der Verpack- • Die Lüftung der Sauna muss entsprechend den Anweisungen ung befi... - Seite 21 Wenn die Wand, an welcher der Sensor installiert werden soll, aus einem Material mit gutem Wärmeaufnahmevermögen besteht (z. B. Beton, Ziegel usw.) oder wenn die Wand aus gehärtetem Glas besteht, kann der Sensor an der Decke angebracht werden. Der Mindestabstand vom Ofen ist Abb. 4 zu entnehmen. Abb.
-
Seite 22: Installation
Position der Steuerung Position des Zuluftventils. Die Platzierung außerhalb der Saunaräume wird nach Möglichkeit Position des Abluftventils durch die Saunawand. aufgrund der niedrigeren Umgebungstemperatur empfohlen. Position des Abluftventils durch Hohlräume. Die Steuerung darf in einer Tylö-Sauna oder in einer selbstge- Position des Abluftventils über Durchlass. - Seite 23 Abb. 11: Bemessung 1. 262 mm 2. 270 mm 3. 532 mm 4. 206 mm 10. Bringen Sie die Kräuterschale/den Luftbefeuchter an, siehe Abb. 12. Abb. 9: Platine Kabel des Sensors Eventuelles Beleuchtungskabel Stromkabel Klemme zum evtl. Anschluss Klemme zum Anschluss des der Beleuchtung Stromkabels Zugentlastung für Kabel zu den...
-
Seite 24: Anschluss/Schaltplan
Min. Ø13mm Abb. 15: Montage des Sensors Abb. 16: Kabelführung durch die Wand. ANSCHLUSSDIAGRAMM/SCHALTPLAN 400-415 V 3N~ (C) 200-208 V 3~ (B) 230 V 3~ (B) 200-208 V~ (A) * 230-240 V~ (A) * Leistung Ampere Leiterqu- Ampere Leiterqu- Ampere Leiterqu- Ampere Leiterqu-... - Seite 25 Control Panel(s) External Switch Door Switch Light Temp Sensor Distribution Box Abb. 18. Schaltplan Sense Pure Anomale Spannungen/Phasenzahlen Bei Anschluss an Spannungen oder Phasen, die nicht im Schalt- plan Abb. 17 verzeichnet sind, wenden Sie sich an den Tylö-Kun- denservice. Externer EIN/AUS-Schalter (optional) Der externe EIN/AUS-Schalter kann überall außerhalb der Sauna positioniert werden.
-
Seite 26: Eigenkontrolle Der Installation
Beschreibung der Kabel/Modularbuchsen Pin: Cable Solid conductor Max. Ø3,6mm Pin: 1 2 3 4 Cable Stranded conductor Abb 19. Modularer Stecker/Modularer Kontakt, Relaiskarte und mehradriger Leiter Modularer Stecker RJ10, wird für Kabel verwendet (max. Kabelquerschnitt für die Kontaktierung von modularen Steckern: 0,14- 0,20 mm²...
