Arbeitsweise und Systemaufbau
3.1
Arbeitsweise
ControlCare SPC150 ist ein industrieller Panel PC mit vorinstalliertem Betriebsystem, Internet
Explorer sowie P View Web-Client. Er wurde als Teil eines Endress+Hauser Lösungspackets
ausgeliefert, das auch eine auf einem anderen Rechner installierte P View SCADA-Applikation
beinhaltet.
Die P View SCADA-Applikation erfasst Prozessdaten vom Systemnetzwerk über OPC-Server.
Danach werden die Daten in verschiedenen HMI-Seiten visualisiert, die entspechend den Vorgaben
des Kunden gestaltet sind. Da P View eine Client-Server-Architektur unterstützt, stehen die HMI-
Seiten jedem P View Client im System zur Verfügung.
Die Verbindung zwischen einem P View Web-Client und dem P View Server erfolgt via Ethernet
im Intranet/Internet und kann durch Firewalls oder andere Sicherheitsmechnismen geschützt
werden. Sie erlaubt sowohl lokalen als auch weltweiten Zugriff auf die HMI-Seiten des P View
Servers. Durch Eingabe der P View Server-URL wird die Verbindung - wie im Internet - sofort
hergestellt.
Je nach Anforderung des Kunden, wird der Web-Client automatisch beim Einschalten des Panel
PCs gestartet und die Verbindung zum Server hergestellt. Auch können bestimmte Server HMI-
Seiten für den Web-Client gesperrt werden. Die Bedienung und Navigation wird auf dem
Touchscreen durchgeführt.
3.2
Systemaufbau
Abb. 3-1 zeigt ein Prozessvisualisierungssystem, in dem ein 19" ControlCare Panel PC SPC350 als
P View Server in der Warte montiert ist. Er erfasst Prozesswerte vom System und stellt diese dem
P View Web-Client auf dem Panel PC SPC150 zur Verfügung. Der Web-Client kann in einem
internen oder externen Netzwerk installiert werden.
19" ControlCare Panel PC SPC350
als P View Server
z. B. in der Warte
ControlCare SPC350

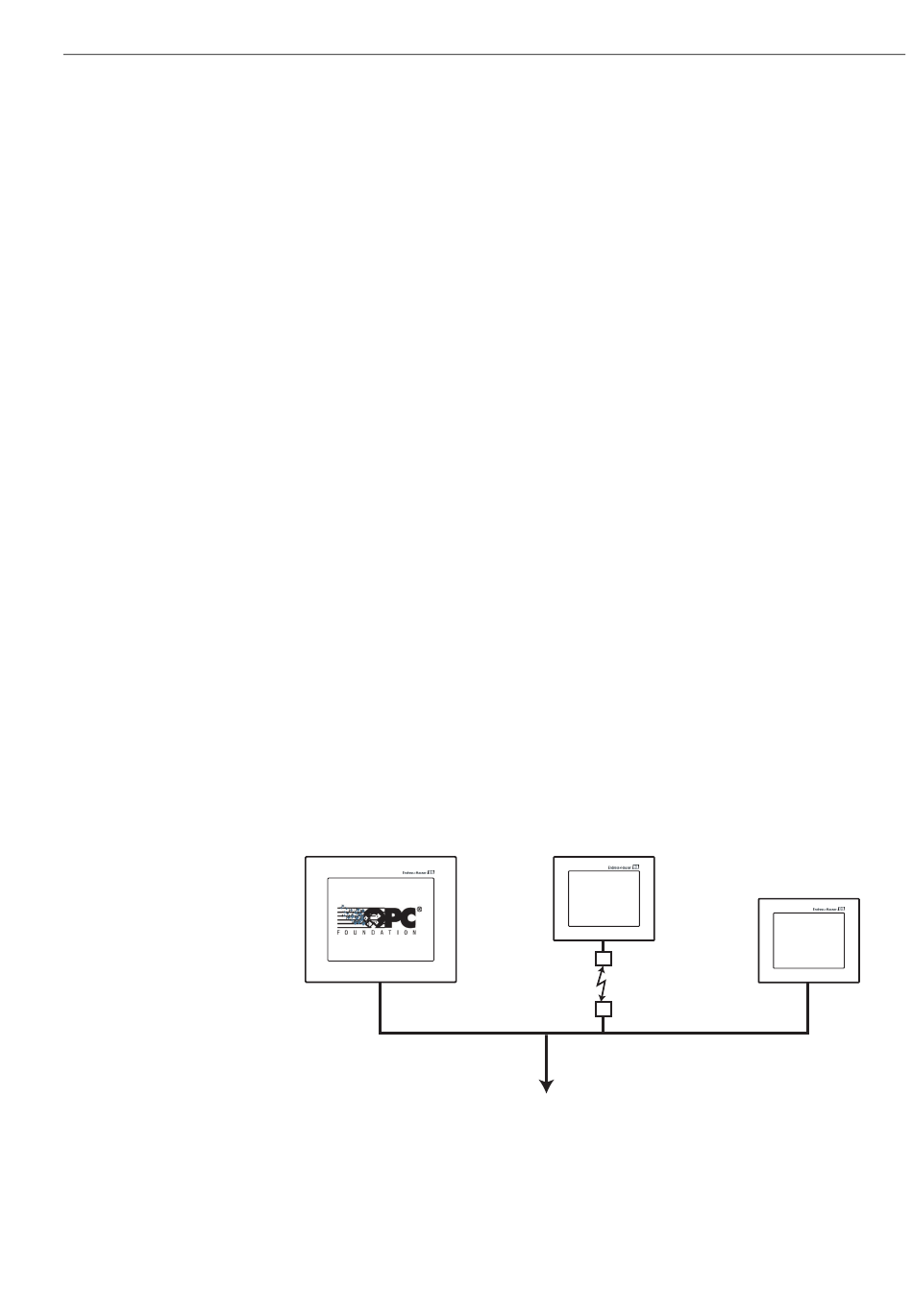

Abb. 3-1: Beispiel für Systemaufbau mit P View Web-Server und Web-Client
ControlCare Panel PC SPC150
als P View Web-Client
z. B. in einem externen Netzwerk
ControlCare SPC150
Netzwerkverbindung
Ethernet
System
3 Arbeitsweise und Systemaufbau
ControlCare Panel PC SPC150
als P View Web-Client
vor Ort, z.B. im Schaltschrank
ControlCare SPC150
