7 Wartung
18

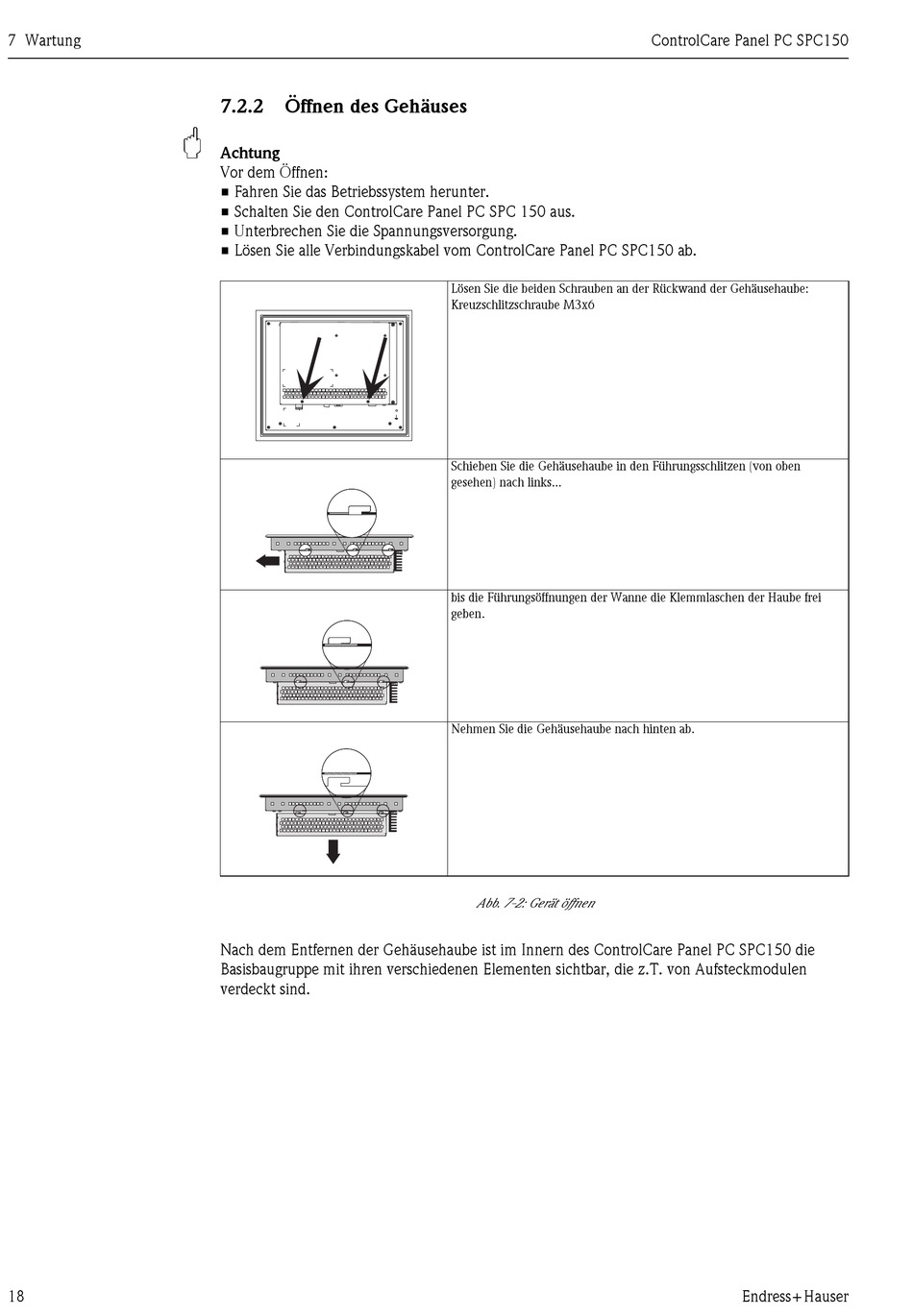

7.2.2 Öffnen des Gehäuses
"
Achtung
Vor dem Öffnen:
• Fahren Sie das Betriebssystem herunter.
• Schalten Sie den ControlCare Panel PC SPC 150 aus.
• Unterbrechen Sie die Spannungsversorgung.
• Lösen Sie alle Verbindungskabel vom ControlCare Panel PC SPC150 ab.
Nach dem Entfernen der Gehäusehaube ist im Innern des ControlCare Panel PC SPC150 die
Basisbaugruppe mit ihren verschiedenen Elementen sichtbar, die z.T. von Aufsteckmodulen
verdeckt sind.
Lösen Sie die beiden Schrauben an der Rückwand der Gehäusehaube:
Kreuzschlitzschraube M3x6
Schieben Sie die Gehäusehaube in den Führungsschlitzen (von oben
gesehen) nach links...
bis die Führungsöffnungen der Wanne die Klemmlaschen der Haube frei
geben.
Nehmen Sie die Gehäusehaube nach hinten ab.
Abb. 7-2: Gerät öffnen
ControlCare Panel PC SPC150
Endress+Hauser
