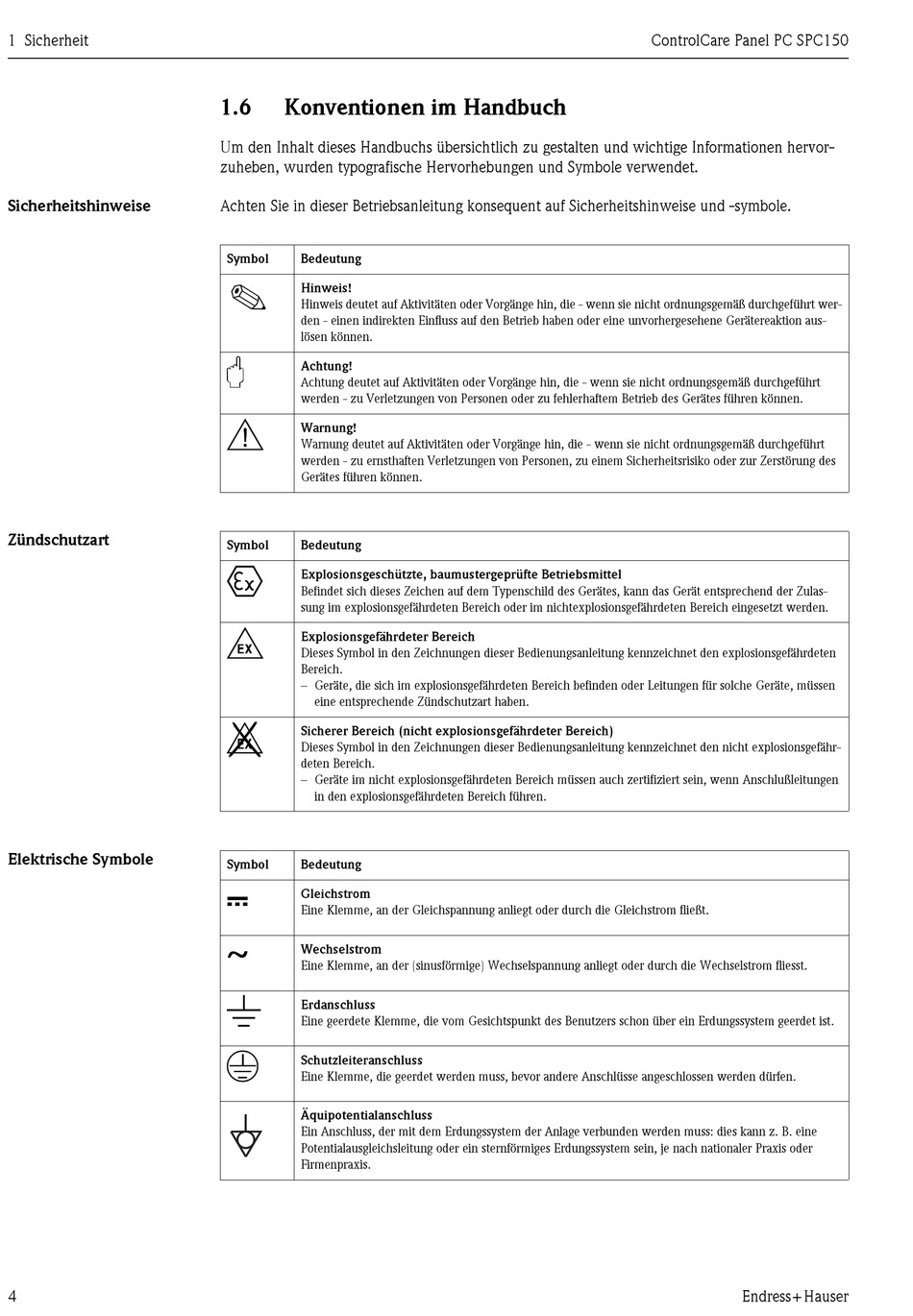

Konventionen im Handbuch
Um den Inhalt dieses Handbuchs übersichtlich zu gestalten und wichtige Informationen hervor-
zuheben, wurden typografische Hervorhebungen und Symbole verwendet.
Achten Sie in dieser Betriebsanleitung konsequent auf Sicherheitshinweise und -symbole.
Symbol
Bedeutung
!
Hinweis!
Hinweis deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt wer-
den - einen indirekten Einfluss auf den Betrieb haben oder eine unvorhergesehene Gerätereaktion aus-
lösen können.
"
Achtung!
Achtung deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt
werden - zu Verletzungen von Personen oder zu fehlerhaftem Betrieb des Gerätes führen können.
#
Warnung!
Warnung deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt
werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung des
Gerätes führen können.
Symbol
Bedeutung
0
Explosionsgeschützte, baumustergeprüfte Betriebsmittel
Befindet sich dieses Zeichen auf dem Typenschild des Gerätes, kann das Gerät entsprechend der Zulas-
sung im explosionsgefährdeten Bereich oder im nichtexplosionsgefährdeten Bereich eingesetzt werden.
-
Explosionsgefährdeter Bereich
Dieses Symbol in den Zeichnungen dieser Bedienungsanleitung kennzeichnet den explosionsgefährdeten
Bereich.
– Geräte, die sich im explosionsgefährdeten Bereich befinden oder Leitungen für solche Geräte, müssen
eine entsprechende Zündschutzart haben.
.
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
Dieses Symbol in den Zeichnungen dieser Bedienungsanleitung kennzeichnet den nicht explosionsgefähr-
deten Bereich.
– Geräte im nicht explosionsgefährdeten Bereich müssen auch zertifiziert sein, wenn Anschlußleitungen
in den explosionsgefährdeten Bereich führen.
Symbol
Bedeutung
%
Gleichstrom
Eine Klemme, an der Gleichspannung anliegt oder durch die Gleichstrom fließt.
&
Wechselstrom
Eine Klemme, an der (sinusförmige) Wechselspannung anliegt oder durch die Wechselstrom fliesst.
)
Erdanschluss
Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers schon über ein Erdungssystem geerdet ist.
*
Schutzleiteranschluss
Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse angeschlossen werden dürfen.
Äquipotentialanschluss
Ein Anschluss, der mit dem Erdungssystem der Anlage verbunden werden muss: dies kann z. B. eine
Potentialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je nach nationaler Praxis oder
Firmenpraxis.
