ControlCare Panel PC SPC150
Endress+Hauser
5.2

Spannungsversorgung

Vor Anschluss der Versorgung:
• Spannungsversorgung prüfen
• Funktionserdung: Massepunkt an Schrankmasse anschließen!
Erdungsbolzen M4x10 am rechten, unteren Rand der Gehäuserückseite
Sicht auf Gehäuseunterseite:
Spannungsversorgung
24 VDC:
PC 4/2-G-7,62
Beachte:
Pin-Belegung
Warnung
5.2.1

Versorgungsspannung 24 V DC

Der ControlCare Panel PC SPC150 benötigt eine Versorgungsspannung von 24 VDC (18–36 VDC).
Die angelegte Spannung muss die Anforderungen einer Sicherheits-Kleinspannung (SELV) gemäß
EN 60950 erfüllen!
5.2.2

Steckerverbindung

Die Steckverbindung für 24 V DC befindet sich auf der Gehäuseunterseite.
Grundgehäuse
Steckerteil
Um das Gerät für den Netzbetrieb vorzubereiten:
• Schließen Sie den mitgelieferten Stecker an ein 2-poliges Kabel an und stecken Sie ihn in die
Buchse auf der Gehäuseunterseite. Beachten Sie dabei die Polung.
• Schließen Sie das Versorgungskabel an eine 24-V-Versorgung an, siehe 5.2.1.
5.2.3 Option: Umlüfter-Kit
Wenn zusätzlich der Lüfter montiert ist, muss er separat mit 24 V DC versorgt werden.

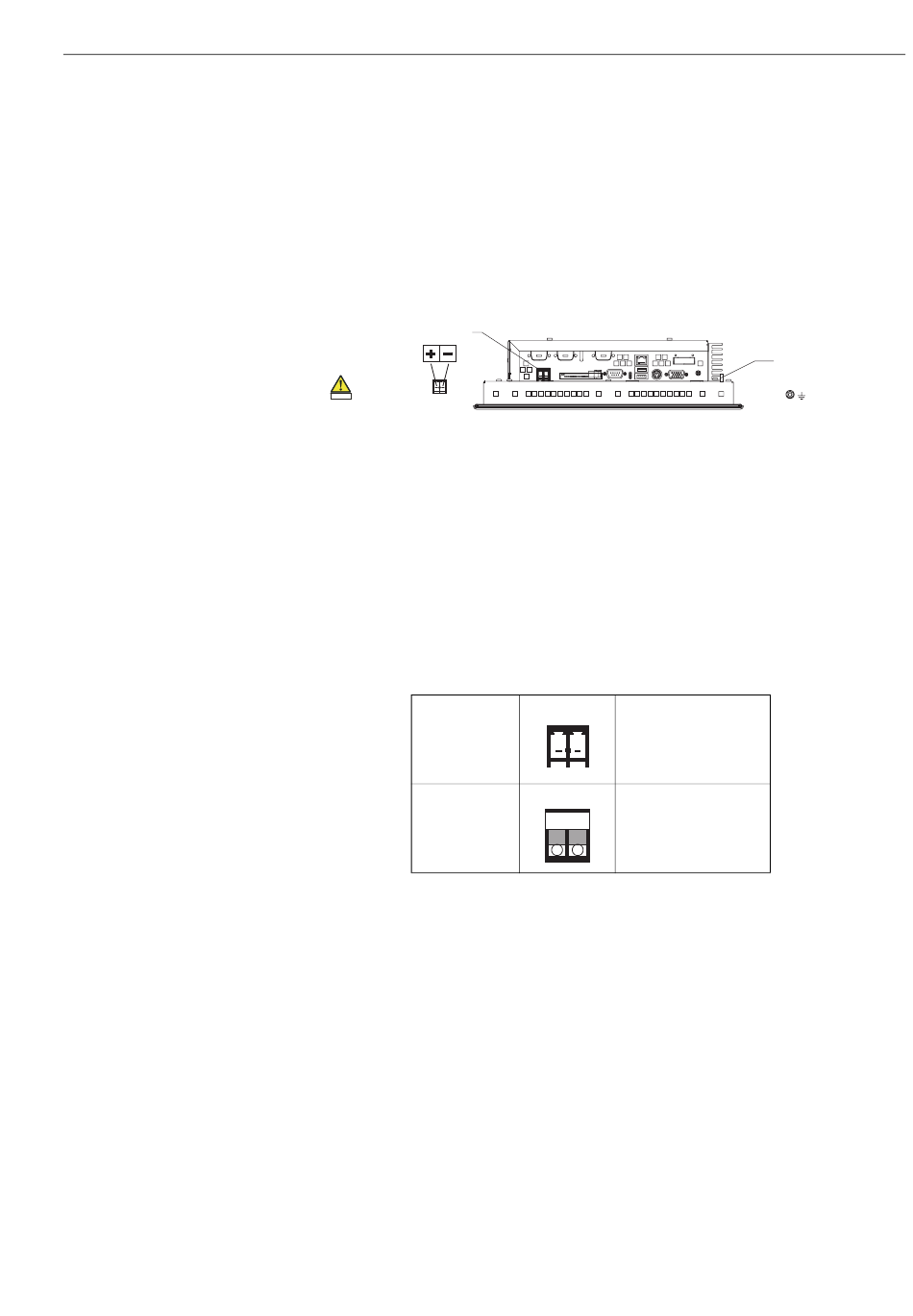

Abb. 5-1: Stromversorgung anschließen
PC 4/2-G-7,62
2-polig, Raster: 7,62 mm
Phoenix Contact
PC 4/2-ST-7,62
2-polig, Raster: 7,62 mm
+ –
Phoenix Contact
Tab. 5-1: Steckverbindung für 24 V DC
5 Elektrische Installation
Massepunkt
M4x10
