6.

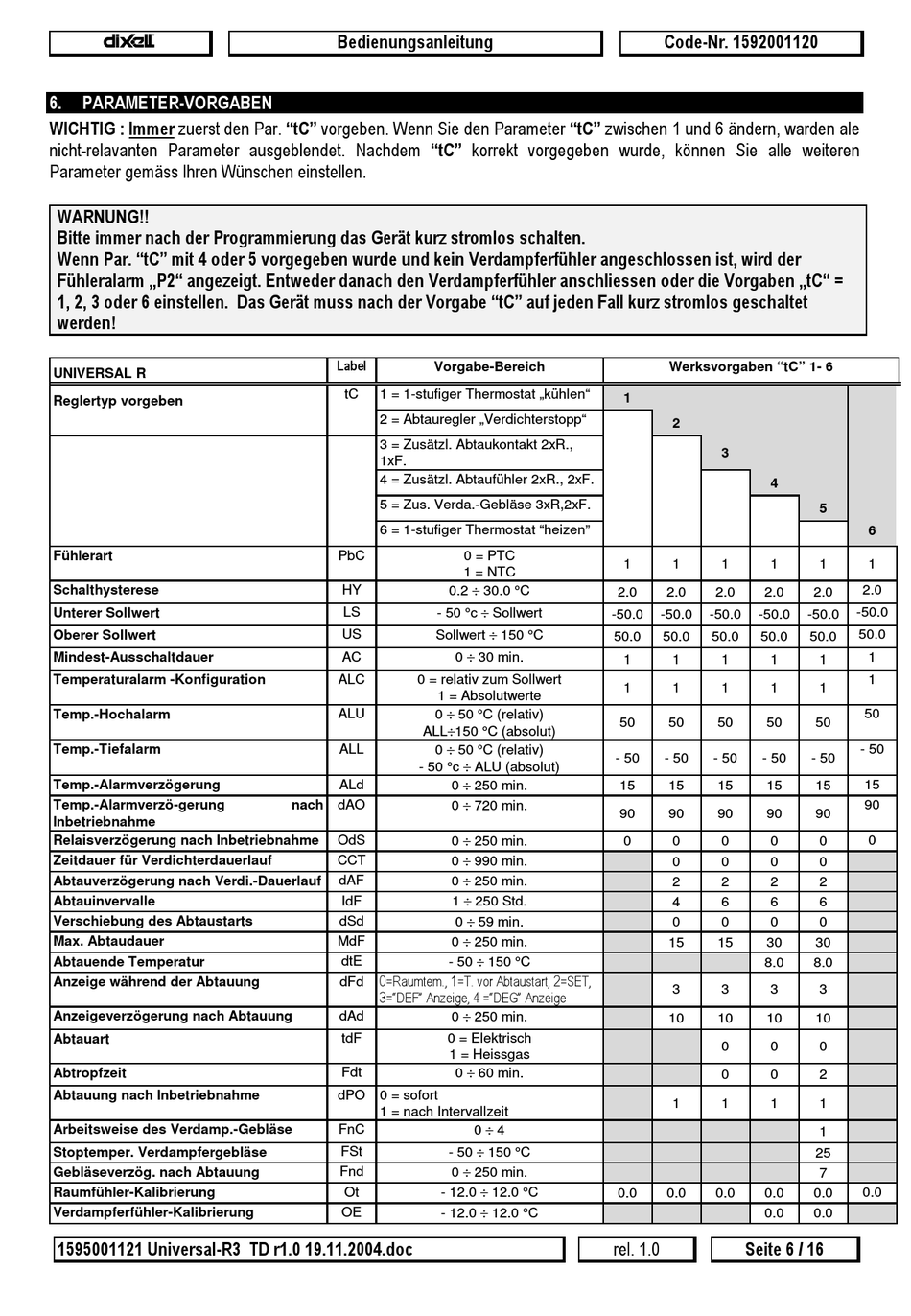

PARAMETER-VORGABEN

WICHTIG : Immer zuerst den Par. "tC" vorgeben. Wenn Sie den Parameter "tC" zwischen 1 und 6 ändern, warden ale
nicht-relavanten Parameter ausgeblendet. Nachdem "tC" korrekt vorgegeben wurde, können Sie alle weiteren
Parameter gemäss Ihren Wünschen einstellen.
WARNUNG!!
Bitte immer nach der Programmierung das Gerät kurz stromlos schalten.
Wenn Par. "tC" mit 4 oder 5 vorgegeben wurde und kein Verdampferfühler angeschlossen ist, wird der
Fühleralarm „P2" angezeigt. Entweder danach den Verdampferfühler anschliessen oder die Vorgaben „tC" =
1, 2, 3 oder 6 einstellen. Das Gerät muss nach der Vorgabe "tC" auf jeden Fall kurz stromlos geschaltet
werden!
UNIVERSAL R
Reglertyp vorgeben
Fühlerart
Schalthysterese
Unterer Sollwert
Oberer Sollwert
Mindest-Ausschaltdauer
Temperaturalarm -Konfiguration
Temp.-Hochalarm
Temp.-Tiefalarm
Temp.-Alarmverzögerung
Temp.-Alarmverzö-gerung
Inbetriebnahme
Relaisverzögerung nach Inbetriebnahme
Zeitdauer für Verdichterdauerlauf
Abtauverzögerung nach Verdi.-Dauerlauf
Abtauinvervalle
Verschiebung des Abtaustarts
Max. Abtaudauer
Abtauende Temperatur
Anzeige während der Abtauung
Anzeigeverzögerung nach Abtauung
Abtauart
Abtropfzeit
Abtauung nach Inbetriebnahme
Arbeitsweise des Verdamp.-Gebläse
Stoptemper. Verdampfergebläse
Gebläseverzög. nach Abtauung
Raumfühler-Kalibrierung
Verdampferfühler-Kalibrierung
1595001121 Universal-R3 TD r1.0 19.11.2004.doc
Bedienungsanleitung
Label Vorgabe-Bereich
tC 1 = 1-stufiger Thermostat „kühlen"
2 = Abtauregler „Verdichterstopp"
3 = Zusätzl. Abtaukontakt 2xR.,
1xF.
4 = Zusätzl. Abtaufühler 2xR., 2xF.
5 = Zus. Verda.-Gebläse 3xR,2xF.
6 = 1-stufiger Thermostat "heizen"
PbC
1 = NTC
HY 0.2 ÷ 30.0 °C
LS
- 50 °c ÷ Sollwert
US
Sollwert ÷ 150 °C
AC 0 ÷ 30 min.
ALC 0 = relativ zum Sollwert
1 = Absolutwerte
ALU
0 ÷ 50 °C (relativ)
ALL÷150 °C (absolut)
ALL
0 ÷ 50 °C (relativ)
- 50 °c ÷ ALU (absolut)
ALd
0 ÷ 250 min.
nach dAO
0 ÷ 720 min.
OdS
0 ÷ 250 min.
CCT
0 ÷ 990 min.
dAF
0 ÷ 250 min.
IdF
1 ÷ 250 Std.
dSd
0 ÷ 59 min.
MdF
0 ÷ 250 min.
dtE
- 50 ÷ 150 °C
dFd 0=Raumtem., 1=T. vor Abtaustart, 2=SET,
3="DEF" Anzeige, 4 ="DEG" Anzeige
dAd
0 ÷ 250 min.
tdF 0 = Elektrisch
1 = Heissgas
Fdt 0 ÷ 60 min.
dPO 0 = sofort
1 = nach Intervallzeit
FnC
FSt
- 50 ÷ 150 °C
Fnd
0 ÷ 250 min.
Ot
- 12.0 ÷ 12.0 °C
OE
- 12.0 ÷ 12.0 °C
1
0 = PTC
1
2.0
-50.0
50.0
1
1
50
- 50
15
90
0
0 ÷ 4
0.0
rel. 1.0
Code-Nr. 1592001120
Werksvorgaben "tC" 1- 6
2
3
4
5
1 1 1 1
2.0 2.0 2.0 2.0
-50.0 -50.0 -50.0 -50.0
50.0 50.0 50.0 50.0
1 1 1 1
1 1 1 1
50 50 50 50
- 50 - 50 - 50 - 50
15 15 15 15
90 90 90 90
0 0 0 0
0 0 0 0
2 2 2 2
4 6 6 6
0 0 0 0
15 15 30 30
8.0 8.0
3 3 3 3
10 10 10 10
0 0 0
0 0 2
1 1 1 1
1
25
7
0.0 0.0 0.0 0.0
0.0 0.0
Seite 6 / 16
6
1
2.0
-50.0
50.0
1
1
50
- 50
15
90
0
0.0
