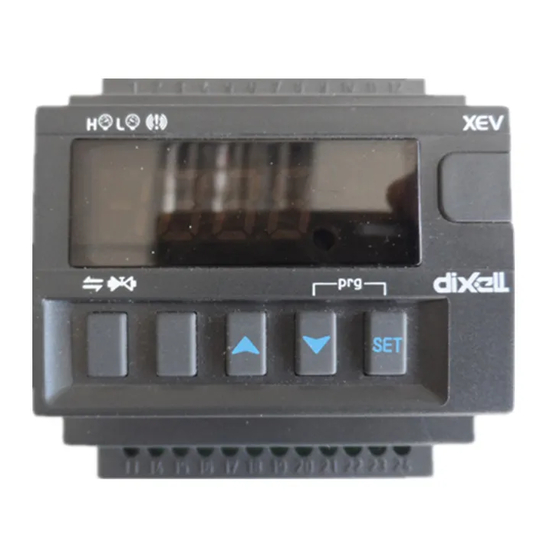

dixell XEV12D Bedienungsanleitung

DIXELL
XEV12D XEV12D
XEV12D XEV12D
REGELUNG VON PULSMODULIERTEN (AUF/ZU)
ELEKTRONISCHEN EXPANSIONSVENTILEN
INHALT
1. Allgemeine Hinweise __________________________________________________ 1
2. Allgemeine Beschreibung ______________________________________________ 1
3. Regelung ___________________________________________________________ 1
4. Frontbedienung ______________________________________________________ 2
5. Fasten - Funktionen __________________________________________________ 2
6. Parameter __________________________________________________________ 2
7. Digitale Eingänge ____________________________________________________ 3
8. Elektrische Anschlüsse ________________________________________________ 3
9. RS485 Serielle Anbindung _____________________________________________ 3
10. Programmierung via HOT-KEY _________________________________________ 3
11. Meldungen__________________________________________________________ 4
12. Technische Daten ____________________________________________________ 4
13. Anschlüsse _________________________________________________________ 4
14. Werksvorgaben ______________________________________________________ 4
15. Beispiel ____________________________________________________________ 5

1. ALLGEMEINE HINWEISE

1.1 BITTE VOR DEM ANSCHLUSS LESEN
•
Das Handbuch wurde so gestaltet, so dass eine einfache und schnelle Hilfe gewährleistet ist.
•
Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende Applikationen
eingesetzt werden.
•
Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen Anwendung.
1.2 SICHERHEITSHINWEISE
•
Vor dem Anschluss des Gerätes prüfen Sie bitte ob die Spannungsversorgung dem auf dem Gerät
aufgedruckten Zahlenwert entspricht.
•
Bitte beachten Sie die vorgeschriebenen Umgebungsbedingungen bzgl. deren Feuchte- und
Temperatur-Grenzen. Werden diese Bedingungen nicht eingehalten sind Fehl-Funktionen nicht
auszuschliessen.
•
Achtung: Vor dem Einschalten des Gerätes bitte nochmals den korrekten Anschluss überprüfen.
•
Nie das Gerät ohne Gehäuse betreiben.
•
Im Falle einer Fehl-Funktion oder Zweifel wenden Sie sich bitte an den zuständigen Lieferanten.
•
Beachten Sie die maximale Belastung der Relais-Kontakte (siehe technische Daten).
•
Bitte beachten Sie, daß alle Fühler mit genügend großem Abstand zu spannungsführenden Leitungen
installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden und das Gerät vor
Spannungseinstreuungen über die Fühler-Eingänge geschützt.
•
Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich die Parallel-Schaltung
von RC-Gliedern (FT1).
•

2. ALLGEMEINE BESCHREIBUNG

Das XEV12D - Modul steuert Pulsmodulierende Expansionsventile
(AUF/ZU) zur Regelung der Überhitzung SH (superheat) des Kühlmittels,
gemessen am Verdampferaustritt.
Leistungssteigerung der Kühlanlage. Der Regelalgorithmus beruht auf
langjährige Erfahrung. Die
experimentell in verschiednen, reellen Applikationen von Dixell ermittelt.
Somit sind nur geringe
kundenspezifischen Anwendungen erforderlich. Die XEV12D - Module
sind mit zwei Fühler-Eingänge versehen. Für die Drucksonde PP12 mit
4÷20mA und konfiugrierbar für den Temperatur-Fühler Pt1000/NTC. In
grösseren Kühlapplikationen mit mehreren Expansionsventilen reicht es,
wenn 1 XEV12D den Saugdruck
Expansionsventile gleich ist. Damit alle anderen XEV12D den Druckwert
mitgeteilt bekommen, werden diese über 2-Leiter LAN miteinander
verdrahtet. Es gibt zwei konfigurierbare Eingänge, einer wird zwingend
für die Kühlanforderung benötigt. Der zweite digitale Eingang ist nicht
zwingend erforderlich. Kann beispielsweise zur Signalisierung, Abtauung
ist gerade aktiv, verwendet
Betriebszustand an und kann zur Visualisierung von SH, Prozentanzeige
oder Messwerte, verwendet werden. Zur
weiteres Gerät nötig. Die
Aufzeichnungssysteme ist standardmässig integriert.

3. REGELUNG

Die Überhitzung wird nur bei Kühlanforderung geregelt. In nachstehender
Abbildung wird das Regelprinzip erläutert:
1591019000 XEV12D deutsch r1.1 Feb-2007.doc
Bedienungsanleitung
Zur Optimierung
Parameter-Voreinstellungen
Parameter-Anpassungen für
misst, da dieser für
werden. Das Display zeigt
Programmierung ist kein
RS485-Schnittstelle für
Über PI-Steuerung wird der Öffnungsgrad bestimmt. Der Öffnungsgrad
ergibt sich aus Periodendauer CyP und tatsächlicher Öffnungsdauer,
während der Zeit CyP (i.R. 6s). Das Verdichter-Signal wird im Beispiel auf
den 2. digitalen Kontakt aufgelegt. Dafür ist das XEV12D-Relais (Klemme
4-6) für die eigentliche Ansteuerung des Verdichters vorgesehen.
Dadurch ergeben sich die Prozentzahlen, wie im Beispiel gezeigt: 65%
und 30%. Bei
während einer Periode geöffnet.
3.1 ABTAUUNG
Nach einer Abtauung ist der Verdichter warm. Daher muss die Kühlung
vorübergehend mit mehr Leistung starten, d.h. mit einem grösseren
Öffnungsgrad. Vorgebbar mit Parameter dFd, OPe und SFd, um diese
Phase zu optimieren. Wenn es länger als die Zeit dFd keine
Kühlanforderung gab, nimmt das XEV12D an, dass es eine Abtauung
gab und diese nun nach der Wartezeit dFd beendet ist. Es ist somit auch
die automatische Feststellung für Abtaustart UND Abtauende. Par. dFd
muss unbedingt mit dem verbundenen Kühlstellenregler, z.B.
XR60C, abgestimmt werden ! Dabei ist Par. OPE der Öffnungsgrad
während der Start-Phase (0÷100%) und gilt auch nach einer Abtauung
für eine bestimmte Dauer, vorzugeben mit Par. SFd und gilt auch für den
Fall einer Start-Funktion via digitalen Eingang, falls mit CLL vorgegeben.
Wie gesagtr, die Dauer wird mit Parameter SFd vorgegeben.
3.2 KÄLTEMITTEL-EINSPRITZUNG
Nachstehende Abbildung demonstriert die Arbeitsweise der Kältemittel-
Einspritzung. Angenommen der Überhitzungsgrad nach dem Verdampfer
bleibt innhalb dSH und das Ventil steigert den Öffnungsgrad
kontinuierlich.
und
Öffnungsgrad zu gross war, grösser als der zuvor vergegebene Delta-
Öffnungsgrad dOP (delta OPening), wird eine Alarm-Meldung erzeugt.
wurden
Es gibt dann ein Kältemittel-Problem. Die Arbeitsweise des Ventils
während dieser Zeit kann vom Anwender bestimmt werden: Par. inb
die
(injection behaviour) Ventil komplett schliessen (inb=cL) oder Normal-
Regelung fortsetzen.
alle
den
XWEB-
XEV12D
CyP=6sec und Öffnungsgrad 50%, ist das Ventil 3s
Wenn nun länger als ind (injection delay) der
1591019000
1/5
