OT Box RAMSES top2

5 Anhang

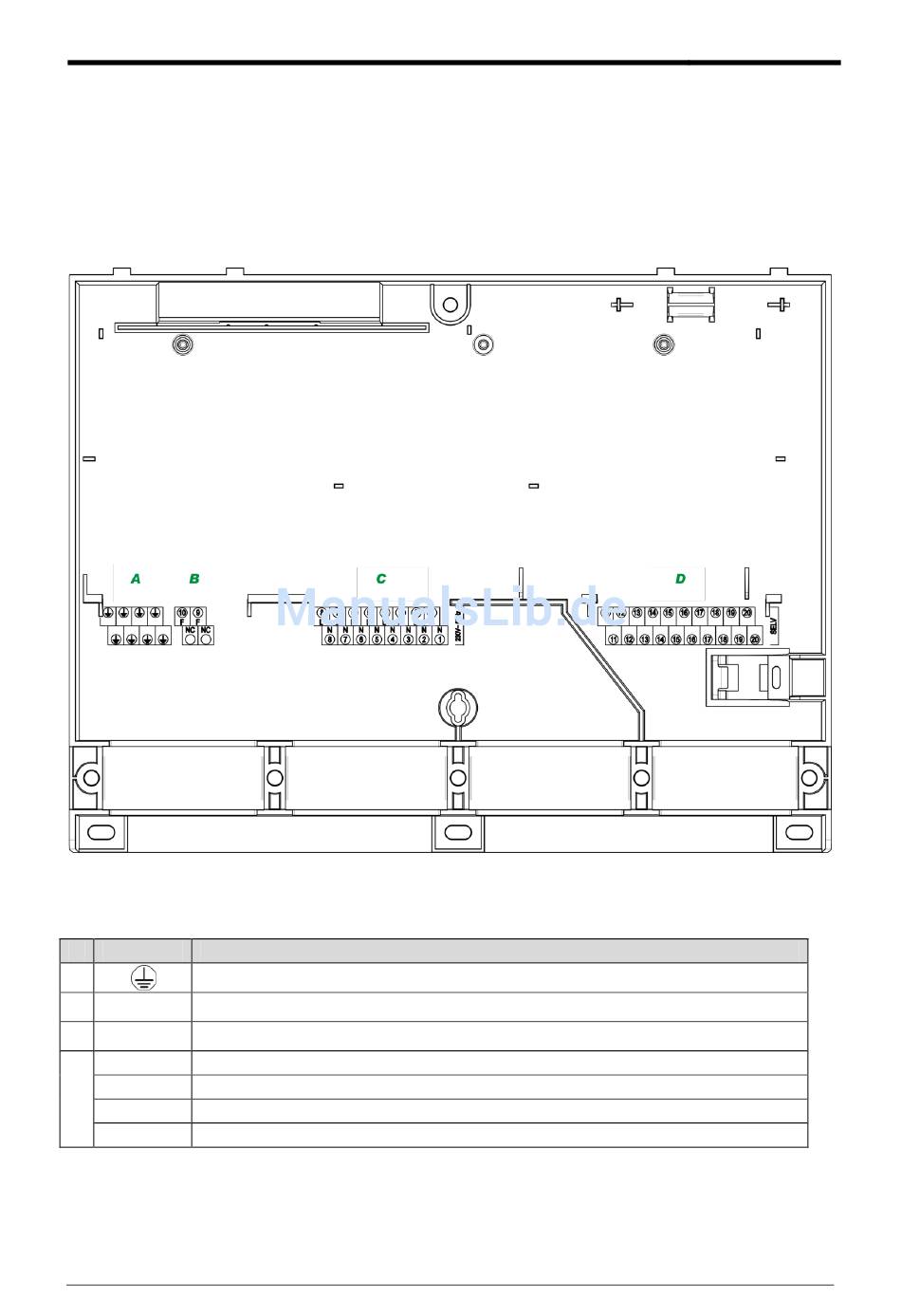

5.1 Anschlussklemmen

Legende:
Klemmen Verwendung
A
Schutzleiter
B
F Störungseingang (230 V – 50 Hz) Brenner.
C
1-8 Ausgänge (230 V – 50 Hz). Siehe oben, Heizsysteme 1..52
D
13 OT-Masteranschluss (RAM 856)
14 OT Anschluss für Endbox bei Heizsystem 5
15 0-10 V Eingang
16-20 Sensoreingänge (SELV). Siehe oben, Heizsysteme 1..52
Stand: Okt-12 (Änderungen vorbehalten)
