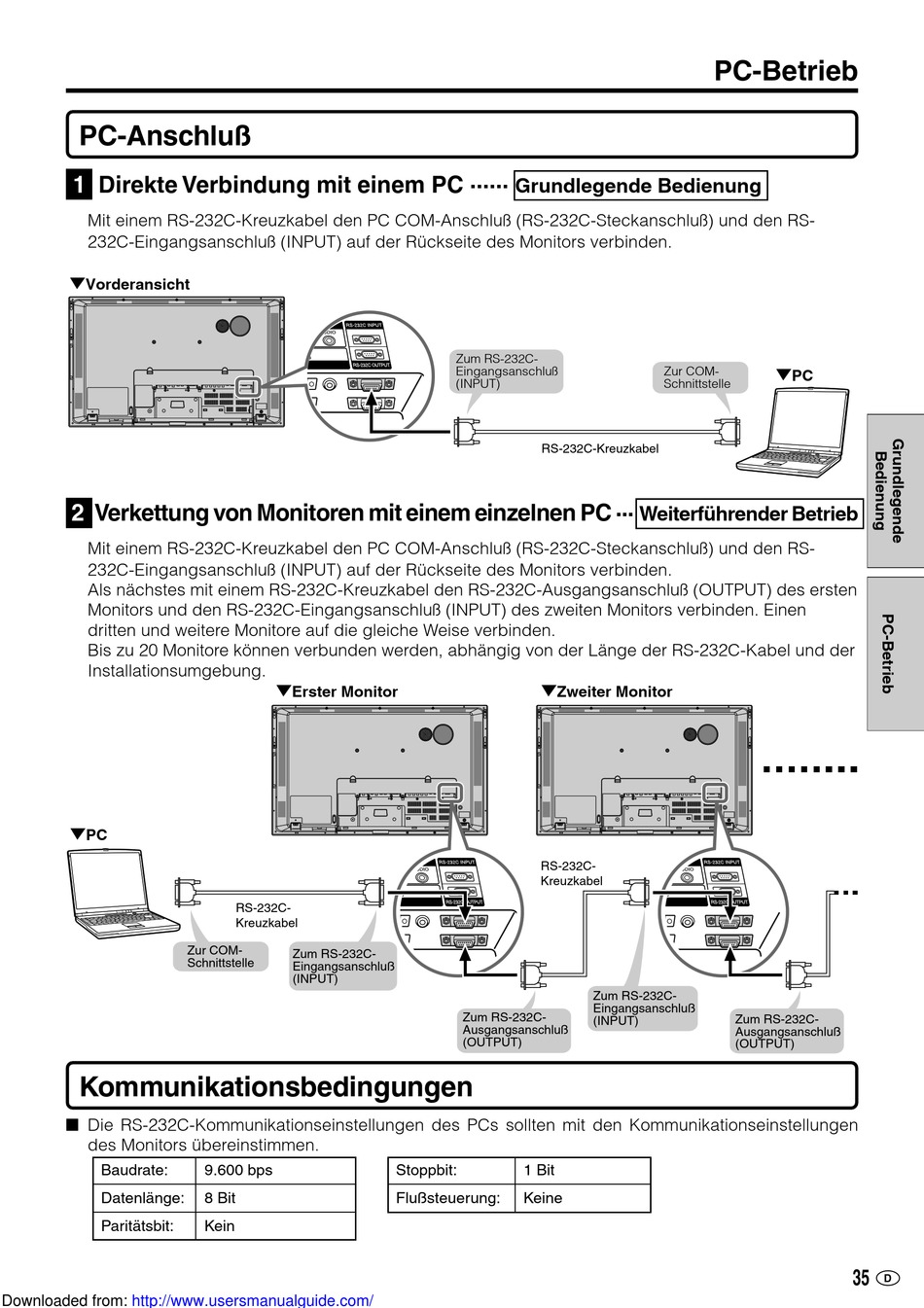

PC-Anschluß
Direkte Verbindung mit einem PC ......
1
Mit einem RS-232C-Kreuzkabel den PC COM-Anschluß (RS-232C-Steckanschluß) und den RS-
232C-Eingangsanschluß (INPUT) auf der Rückseite des Monitors verbinden.
"Vorderansicht
Verkettung von Monitoren mit einem einzelnen PC ...
2
Mit einem RS-232C-Kreuzkabel den PC COM-Anschluß (RS-232C-Steckanschluß) und den RS-
232C-Eingangsanschluß (INPUT) auf der Rückseite des Monitors verbinden.
Als nächstes mit einem RS-232C-Kreuzkabel den RS-232C-Ausgangsanschluß (OUTPUT) des ersten
Monitors und den RS-232C-Eingangsanschluß (INPUT) des zweiten Monitors verbinden. Einen
dritten und weitere Monitore auf die gleiche Weise verbinden.
Bis zu 20 Monitore können verbunden werden, abhängig von der Länge der RS-232C-Kabel und der
Installationsumgebung.
"PC
Kommunikationsbedingungen
■ Die RS-232C-Kommunikationseinstellungen des PCs sollten mit den Kommunikationseinstellungen
des Monitors übereinstimmen.
Baudrate:
Datenlänge:
Paritätsbit:
Downloaded from:
http://www.usersmanualguide.com/
"Erster Monitor
RS-232C-
Kreuzkabel
Zur COM-
Zum RS-232C-
Schnittstelle
Eingangsanschluß
(INPUT)
9.600 bps
8 Bit
Kein
Grundlegende Bedienung
Zum RS-232C-
Eingangsanschluß
(INPUT)
RS-232C-Kreuzkabel
"Zweiter Monitor
RS-232C-
Kreuzkabel
Zum RS-232C-
Ausgangsanschluß
(OUTPUT)
Stoppbit:
1 Bit
Flußsteuerung:
Keine
PC-Betrieb
Zur COM-
Schnittstelle
Weiterführender Betrieb
Zum RS-232C-
Eingangsanschluß
Zum RS-232C-
(INPUT)
Ausgangsanschluß
(OUTPUT)
"PC
35
