Möglichkeiten zur Aufstellung (Fortsetzung)
Anbringen des Wandhalters AN-37AG1
Siehe die Anleitung der Halterung für weitere Hinweise.
Vorsichtsmaßnahmen
bei der Anbringung
Anbringen den Wandhalters

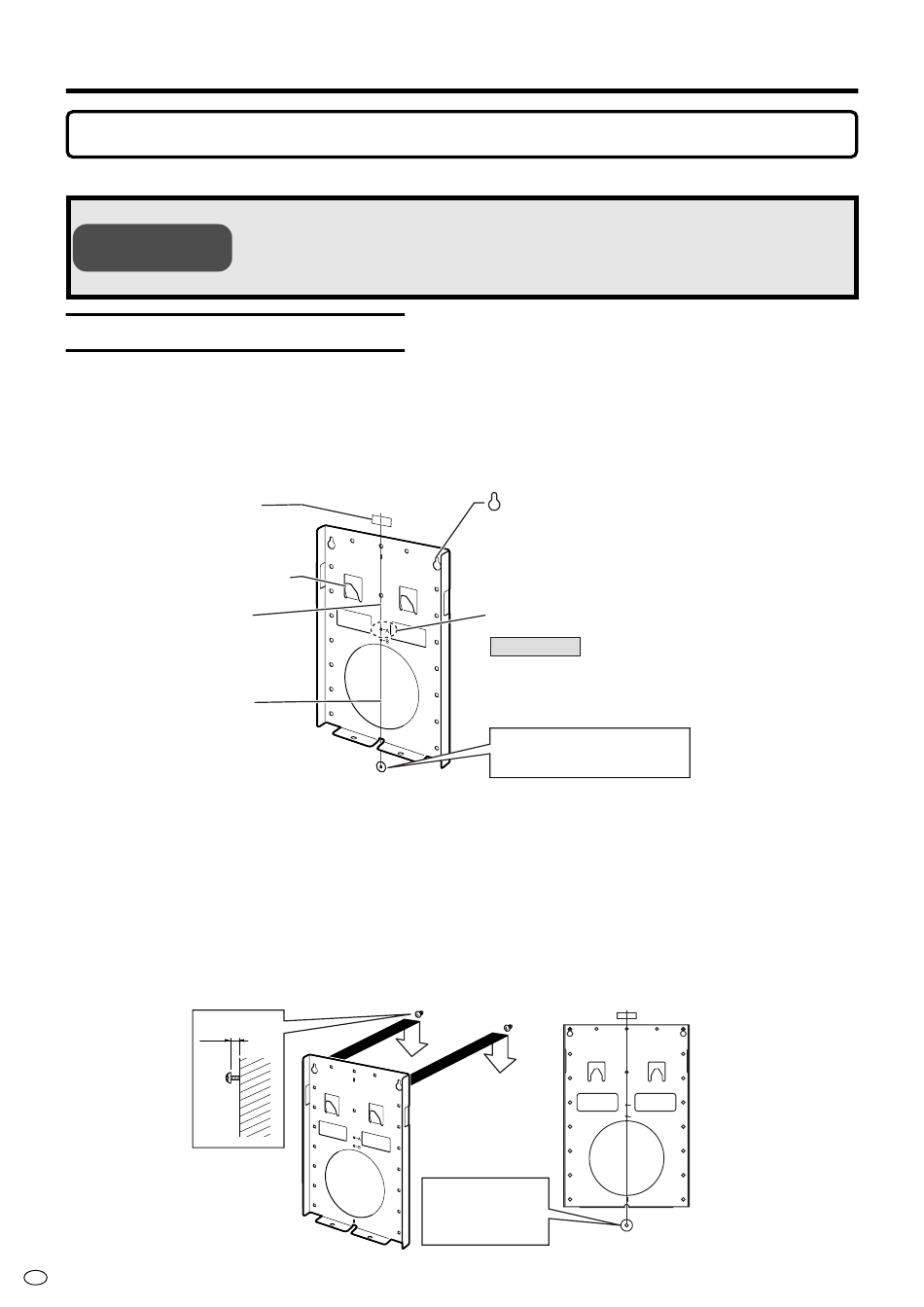

1. Bestimmen Sie den Ort, an dem die Basishalterung angebracht werden soll.
● Verwenden Sie eine Unterlegscheibe von Münzengröße mit einem Band und richten Sie es senkrecht zur
Basishalterung aus.
● Markieren Sie die zwei Schraubenöffnungen mit einem Bleistift o.ä..
2. Die Schrauben ein wenig einschrauben.
● Die Basishalterung vorübergehend von der Wand entfernen und zwei im Handel erhältliche Schrauben ein
wenig in die auf der Wand markierten Schrauböffnungen einschrauben. Diesmal sollten die Köpfe der
Schrauben einige Millimeter von der Wand abstehen, damit die Basishalterung auf die Schraubenköpfe
aufgehängt werden kann.
● Die Basishalterung auf die eingeschraubten Schrauben hängen und überprüfen, dass die Halterung nicht
nach rechts oder links absinkt. Dann drehen Sie die Schrauben vollständig ein. Verwenden Sie weitere im
Handel erhältliche Schrauben, um mit den verbleibenden Schraubenöffnungen die Halterung
festzuschrauben (14 - 18 Schrauben).
22
D
Downloaded from:
http://www.usersmanualguide.com/
Zum Anbringen dieses Monitors ist ein besonderes Vorgehen notwendig. Beauftragen
Sie deshalb einen Fachmann mit dem Anbringen des Monitors an einer Wand. Der
Kunde sollte niemals selber diese Schritte ausführen. Der Hersteller übernimmt keine
Verantwortung für Unfälle oder Verletzungen, die durch falsches Anbringen oder falsche
Handhabung entstehen.
Klebeband o.a.
Haken zum Anbringen
der Halterung für
die Wandbefestigung
Vertikale
Referenzlinie
Vertikale
Referenzlinie
Basishalterung
Min. 4 mm
Wand
Wall
Basishalterung
förmige Schraubenöffnungen
Einen Bleistift zum Markieren der
Schraubenöffnung auf der Wand
hinter der Halterung verwenden.
Mitte des Displays
Verwenden Sie dies als Referenz
für die Höhe des Displays.
Markierung A
Horizontal und vertikal angleichen, bis
das Band auf der Oberseite der
vertikalen Referenzlinie liegt.
Mit dem in Schritt 1
verwendeten Band mit
Gewicht sicherstellen,
dass die Halterung
senkrecht ist.
A
B
