BETRIEB
Im normalen Betrieb zeigt der LCD-Bildschirm die aktuelle Raumtemperatur. Während des Knopfdre-
hens wird der aktuelle Einstellungswert als blinkend angezeigt.
Temperatur-Einstellung
Stellen Sie die gewünschte Temperatur mit dem Knopf des Temperaturreglers ein. Die einge-
stellte Temperatur wird als blinkend auf dem LCD-Bildschirm erscheinen. Nach einer kurzen
Zeit wird der Bildschirm das Blinken ausschalten und wird die aktuelle Raumtemperatur zeigen.
Der Heizung-Status: das Flamme-Symbol leuchtet auf, wenn der Regler einen Heizungsbefehl gibt.
Der Kühlung-Status: Schneefl ocken-Symbol leuchtet auf, wenn der Regler einen Kühlungsbefehl geben
werden. Der Regler hat einen eingebauten (internen) Temperatursensor und gekennzeichneten RT2-, RT2
+ -Klemmen für den externen Anschluss des Boden-Temperatursensor. Wenn ein externer Sensor an die
Klemmen angeschlossen wird, die Temperatur von einem externen Sensor gesteuert wird. Andernfalls wird
der Regler für die Temperatur-Kontrolle mit einem eingebauten Sensor verwenden.
Tabelle der Fehler (Fehler-Symbol blinkt auf dem LCD-Bildschirm)
Symbol
Beschreibung
Blinkend „E1"
Kurzschluss am internen Sensor. Temperaturregler schliesst den Ausgang aus.
Blinkend „E2"
Raumsensor defekt. Temperaturregler schliesst den Ausgang aus.
Blinkend „E3"
Kurzschluss am externen Sensor. Temperaturregler schliesst den Ausgang aus.
Blinkend „E4"
Fussbodensensor defekt. Temperaturregler schliesst den Ausgang aus.
Bei Öffnen des externen Sensors (Boden-Sensor) übernimmt ein eingebaute (intern) Temperatursensor
die Raumtemperatur-Kontrolle.
Wenn die Raumtemperatur höher von 30 ° C ist, zeigt der Bildschirm das Symbol „HI". Dann im He-
izbetrieb wird die Temperaturregler-Ausgang ausgeschnitten. Wenn die Raumtemperatur unter 5 ° C
ist, zeigt der Bildschirm das Symbol „LO". Im Heizbetrieb, sollte die Heizung starten.

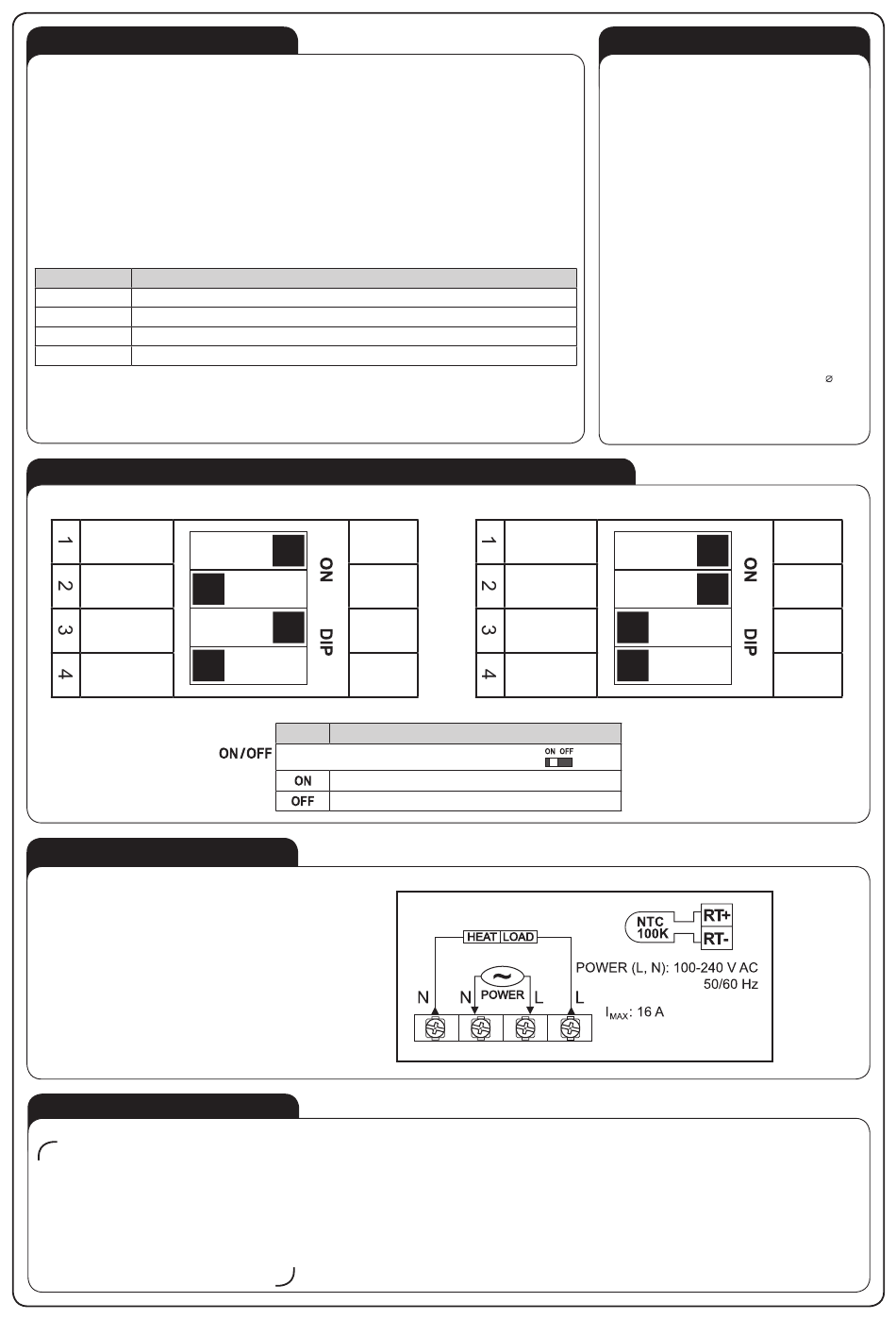

DAS KONFIGURATION DER WAHLSCHALTER-EINSTELLUNGEN
Temperaturkontrolle aus externen Sensor
°F
ROOM
FLOOR
10-16 A
ANSCHLUSS
Elektrischer System für
GARANTIEKARTE
Die Herstellergarantie beträgt 2 Jahre
Firmenstempel und Unterschrift
°C
3-8 A
Grad ºF / ºC -Temperatureinheit, ROOM- Zimmer, FLOOR - Boden
Funktion
Schalter für Arbeitsmodus eingestellt auf:
RELAIS EINGESCHALTET.
RELAIS AUSGESCHALTET.
Fussbodenheizung
1. Die Herstellergarantie beträgt 2 Jahre.
2. Von der Garantie ausgeschlossen sind:
a) Transportschöden bzw. Schäden, die beim Be- und Abladen entstehen.
b) Schäden, die durch unsachgemässe Anwendung bzw. Montage entstehen.
c) Schäden, die durch Änderungen oder Instandsetzungsarbeiten des Käufers
oder von uns nicht eingeschalteten Dritten entstehen.
d) Schäden, die durch Zufall oder Höhere Gewalt entstehen.
3. Bei Garantieansprüchen wird der Käufer gebeten, die Einkaufstelle aufzusuchen
bzw. ein Schreiben mit der Problemschilderung an uns einzusenden.
4. Die Garantieabwicklung (Geräteersatz, Reperatur, Geldrückerstattung) bestimmt
die Firma Zamel Sp. z o.o.
5. Sämtliche Garantieansprüche begrenzen nicht die Rechte des Käufers, die aus dem
Gewährleistungsrecht für mangelhafte Waren resultieren.
1. Schalten Sie der Versorgungskreis mit der Si-
2. Prüfen Sie mit einem richtigen Messgerät, ob
3. Entfernen Sie vorsichtig die obere Abdeckung
4. Bestimmen Sie die Montageplatz für den Re-
5. Montieren Sie die Dübel in die Löcher.
6. Legen Sie die Installations-kabel durch die
7. Befestigen Sie die Grundplatte mit Schrauben,
8. Schließen Sie die Leitungen an die Klemmen
9. Wenn es notwendig ist, schließen Sie einen
10. Stellen Sie die Parameter der Steuerung mit-
11. Bringen Sie die obere Abdeckung an die
12. Ziehen Sie die Befestigungsschraube an die
13. Schalten Sie die Spannung ein und überprüfen
Temperaturkontrolle aus Sensor in Boden.
°F
ROOM
FLOOR
10-16 A
Beschreibung
MONTAGE
cherung oder mit dem Überstrom-Schutzschal-
ter aus oder trennen Sie den Stromkreis mit
einem Schalter, der an den richtigen Schaltkre-
is angeschlossen wird.
keine Spannung am Versorgungskabel ist.
durch früher Lösen die Schraube.
gler an der Wand, und machen Sie zwei Boh-
rungen, die den Montagelöcher an der Grund-
platte entsprechen.
Löcher in die Grundplatte ein.
schrauben Sie in den Dübel ein.
nach dem Schaltplan an.
externen Sensor an die Klemmen RT2-, RT2 an.
tels eines Betriebs-Wahlschalters ein.
Grundplatte.
Regler-Platte ein. Verwenden Sie nur die
Schraube mit einem Durchmesser von 3 mm
und einer Länge bis zu 8 mm.
Sie den Betrieb des Reglers.
HINWEISE: Kürzen Sie das Kabel
mit Boden-Sensor nicht ab.
°C
3-8 A
VER. 002_11.10.2017
