ZAMEL exta LKM-01 Bedienungsanleitung

NETZANZEIGE LKM-01
BESCHREIBUNG
Das Gerät wird zur Anzeige des Anlie-
gens einer Spannung in einem Drei-Pha-
sen-Versorgungssysteme verwendet. Dies
erfolgt über drei LEDs (L1, L2, L3). Es ste-
hen viel Farben für die LED zur Verfügung
(rot, grün, gelb und gemischt). Die Netzan-
zeige LKM-01 kann im Versorgungssystem
TN-C verwendet werden (zusammen mit
Punkt Null).
EIGENSCHAFTEN
• Optische Anzeige des Anliegen
der Spannung,
• LEDs mit erhöhter Leichtkraft,
• lange Lebensdauer der
Beleuchtungselemente,
• einfache Anpassung
an besondere Verwendung,
• monomodulares Gehäuse,
• Installation auf TH-35
DIN-Schiene.
Das Gerät wurde für die
Dreiphasen-Installation
entwickelt und muss ge-
mäß den im jeweiligen
Land geltenden Normen
VORSICHT
installiert werden.
Gerät muss in Überein-
stimmung mit den Angaben installiert
werden, die in dieser Bedienungsan-
leitung enthalten sind. Installation, An-
schluss und Steuerung müssen durch
qualifizierte Fachelektriker und in Über-
einstimmung mit den Service-Handbuch
und den Gerätefunktionen erfolgen. Die
Demontage des Geräts führt zu einem
Verlust aller Garantieansprüche und
kann zu einem elektrischen Schock
führen. Vor der Installation ist sicher-
zustellen, dass die Anschlusskabel
spannungsfrei sind. Für die Installation
des Geräts ist ein Kreuzschlitz-Schrau-
bendreher 3,5 mm erforderlich. Unsach-
gemäßer Transport sowie unsachgemä-
ße Lagerung und Verwendung können
zu Fehlfunktionen führen. In den folgen-
den Fällen wird von einer Installation des
Geräts abgeraten: Falls Geräteteile feh-
len oder das Gerät beschädigt oder ver-
formt ist. Bei Fehlfunktionen des Geräts
ist der Hersteller zu kontaktieren.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.pl, E-Mail: export@zamel.pl
TECHNISCHE DATEN
Eingangsanschlüsse (Versorgung): L1, L2, L3, N
Eingangsspannungstoleranz: von -15 bis +10 %
Nennleistungsaufnahme (Typ 10, 20, 30, 40): 1,5 / 6 / 0,9 / 2,8 mA
Anzahl der Anschlussklemmen: 4
Querschnitt der Anschlusskabel: von 0,2 bis 2,5 mm
Umgebungstemperaturbereich: von -20 bis +45
Nennimpulswiderstandsspannung: 1 kV (PN-EN 61000-4-5)
Abmessungen (Höhe / Breite / Tiefe): monomodular (17,5 mm) 90 x 17,5 x 66 mm

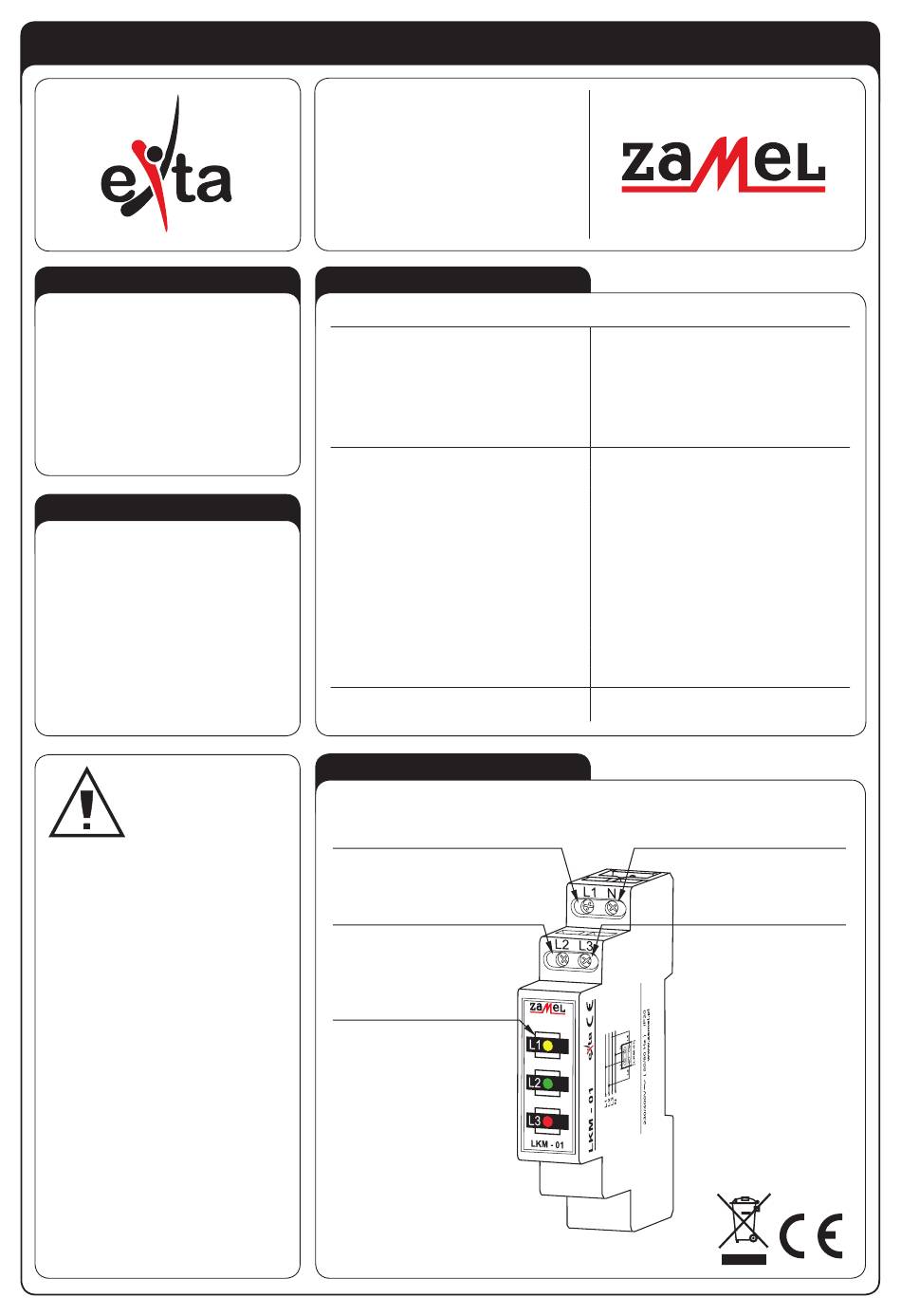

AUSSEHEN
Eingangsanschlüsse
Das
(Versorgung) (L1)
Eingangsanschlüsse
(Versorgung) (L2)
Spannungsanzeiger
LKM-01
Nenneingangsspannung: 230/400 V AC
Nennfrequenz: 50 / 60 Hz
Netzanzeige: 3 x LED
Betriebsposition: frei
Befestigung: TH35-Schiene (PN-EN 60715)
Schutzart: IP20 (PN-EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Gewicht: 47 g
Referenznormen: PN-EN 62094-1
PN-EN 61000-4-2,3,4,5,6,11
BEDIENUNGSANLEITUNG
2
C
o
Eingangsanschlüsse
(Versorgung) (N)
Eingangsanschlüsse
(Versorgung) (L3)
plik: inst_ext_de_lkm-01 | modyfikacja: 29.09.2016
