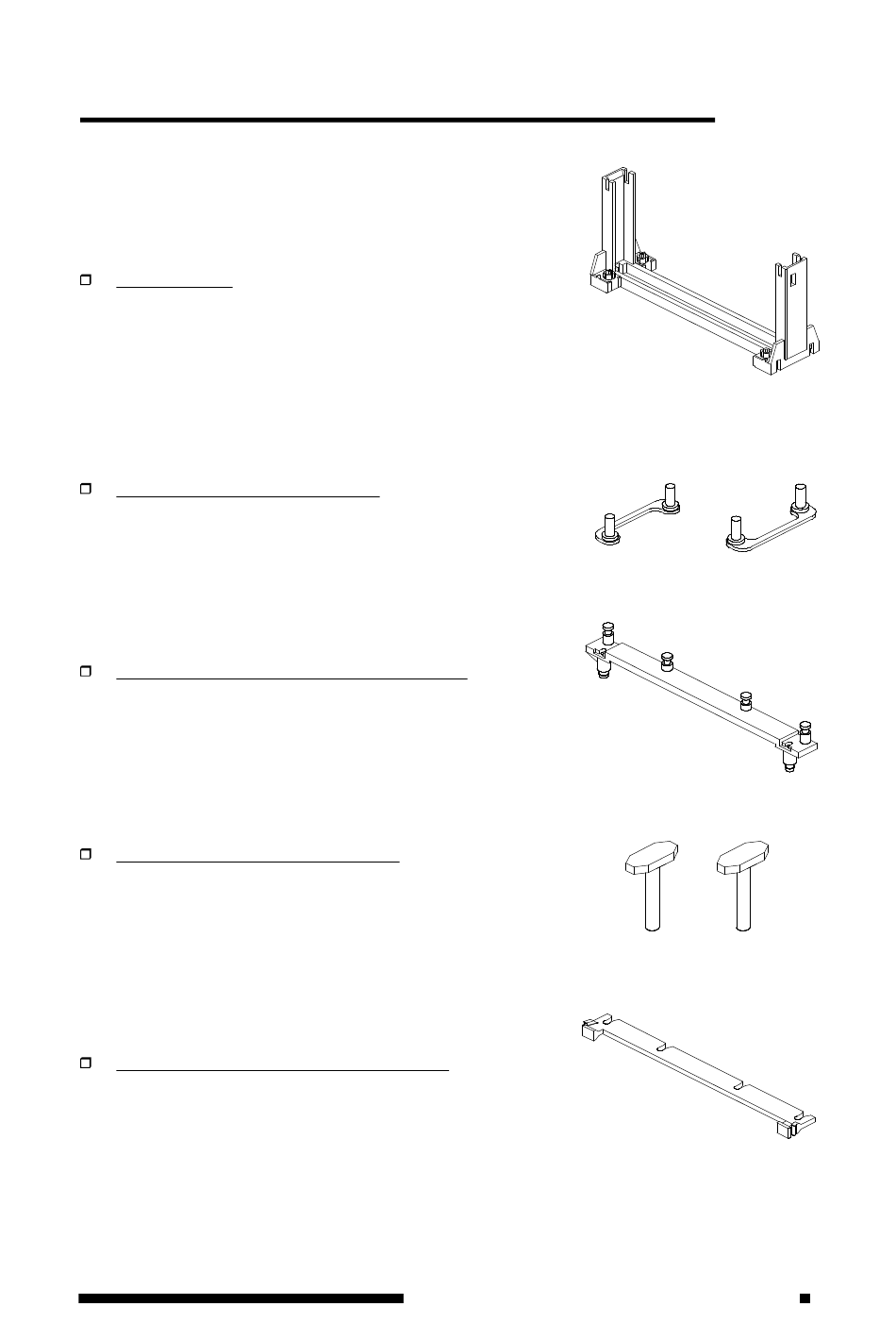

Woraus besteht der CPU-Halterungs-Mechanismus

Jedes HOT-623 Mainboard wird mit einer Packung
ausgeliefert, die 5 Teile für die CPU-Halterung (RM)
beinhaltet:
CPU Ständer -
Kunststoff-Führung mit Montagelöchern im
Standfuß als Halterung für die Pentium II
Prozessor Steckkarte (S.E.C.) im Slot 1. Die Riegel
der CPU schnappen in die Aussparungen in der
Führungsschiene. (Siehe Bild 2-1-1)
Befestigungs-Bügel (RMAM) -
Diese Teile werden von der Rückseite des
Mainboards durch die entsprechenden Löcher
gesteckt und sichert durch Verschraubung den CPU-
Ständer. (Siehe Bild 2-1-2)
Kühlkörperhalter Basisteil (HSSBASE) -
Wird von oben auf das Mainboard gesteckt und
mit den Befestigungssteckern (siehe unten) von
unten fixiert. (siehe Bild 2-1-3)
Befestigungs-Stecker (HSSPIN) -
Mit diesen Steckern wird das Basisteil von der
Kühlkörperhalterung auf dem Mainboard durch
Klemmen fixiert. Zwei Stück pro Kühlkörper-Halter
erforderlich. (siehe Bild 2-1-4)
Kühlkörperhalter Oberteil (HSSTOP) -
Wird auf das Basisteil gesteckt (klick), nachdem
die CPU mit Kühlkörper eingebaut worden ist.
(siehe Bild 2-1-5)
HOT-623 Benutzerhandbuch 9
Bild 2-1-1
Bild 2-1-2
Bild 2-1-3
Bild 2-1-4
Bild 2-1-5
