- Seite 1 3-620-533-32(1) Camera Adaptor Bedienungsanleitung Vor der Inbetriebnahme lesen Sie diese Anleitung bitte sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. CA-D50 2002 Sony Corporation...
- Seite 2 Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio). Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick ................4 Gebrauch der CD-ROM-Bedienungsanleitung ....5 Lage und Funktion der Teile ........... 7 Andocken an der Videokamera ........9 Anbringen des Batterieadapters BKP-L551 ....11 Hinweise zum Betrieb ........... 13 Technische Daten ............14... -
Seite 4: Überblick

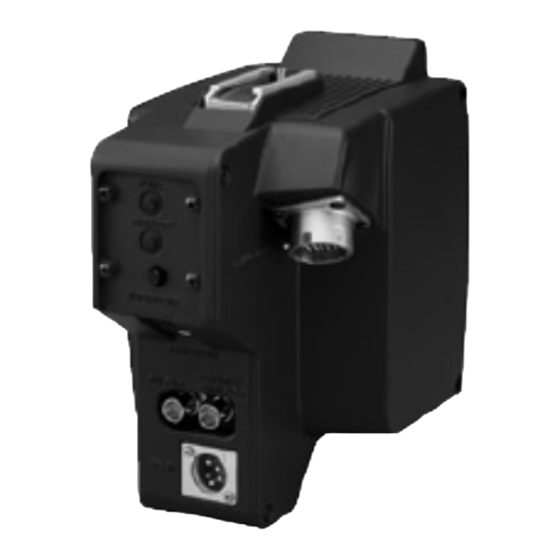

Überblick Der Kameraadapter CA-D50 ist zur Verwendung mit den Digitalvideokameras der Serie DXC-D35/D50/D55 bestimmt. Er ermöglicht es, die Kamera mit einer Kamerasteuereinheit CCU-D50P/M5AP zu verbinden. Das Gerät zeichnet sich durch die nachstehend aufgeführten Merkmale aus. Digitale und analoge Signalübertragung Wenn die Steuereinheit CCU-D50P verwendet wird, kann die Signalübertragung nicht nur analog sondern auch digital... -
Seite 5: Gebrauch Der Cd-Rom-Bedienungsanleitung
Gebrauch der CD-ROM-Bedienungsanleitung Die mitgelieferte CD-ROM enthält Bedienungsanleitungen für die CA-D50 Kameraadapter (englische, japanische, französische, deutsche, italienische und spanische Version). CD-ROM-Systemvoraussetzungen Um auf die mitgelieferte CD-ROM-Disc zugreifen zu können, müssen die folgenden Voraussetzungen erfüllt sein. • Computer: PC mit Zentraleinheit MMX Pentium 166 MHz oder schneller bzw. -
Seite 6: Gebrauch Der Cd-Rom-Disc
Sie darauf. Daraufhin öffnet sich die PDF-Datei des Online- Handbuchs. Hinweis Falls die CD-ROM-Disc verloren gegangen ist oder ihr Inhalt nicht mehr gelesen werden kann, beispielsweise aufgrund einer Hardware-Störung, bitte wenden Sie sich dazu an den Sony- Kundendienst. -
Seite 7: Lage Und Funktion Der Teile
1 Steckverbinder für Kamera Hinweis (PRO 76pol DIGITAL) In einem System, das aus einer Zum Anschluß an den VTR- Kombination von CA-D50 und CCU- Steckverbinder der Kamera. M5AP besteht, arbeitet die CALL- Taste nicht. 2 CALL-Taste Dient zum Sprechverkehr mit Personal an der Kamerasteuereinheit oder dem Fernsteuerpult. - Seite 8 Lage und Funktion der Teile 3 RET/VTR-Taste 7 INTERCOM-Buchse (Mini- Verwenden Sie diese Taste, wenn eine Klinkenbuchse) CCU-D50P/M5AP oder ein Dient zum Anschluß der Hör- Videorecorder an die CCU/VTR/ Sprechgarnitur DR-100 (nicht CMA-Buchse angeschlossen ist. mitgeliefert) für Intercom-Betrieb. Die Wenn eine CCU-D50P/M5AP DR-100 erlaubt die Verständigung mit Personal an Kamerasteuereinheit, angeschlossen ist: Während die...
-
Seite 9: Andocken An Der Videokamera
Andocken an der Videokamera Dieser Kameraadapter kann an einer Digitalvideokamera der Serie DXC-D35/D50/D55 angebracht werden. Entfernen Sie vor Andocken an einer Kamera der Serie DXC-D35/D50/D55 die Schulterauflage der Kamera. Informationen zum Entfernen der Schulterauflage finden Sie im Abschnitt über das Anbringen eines Videorecorders in der Bedienungsanleitung für Kameras der Serie DXC-D35/D50/D55. -
Seite 10: Abnehmen Des Kameraadapters Von Der Kamera
Andocken an der Videokamera Ziehen Sie die beiden in der Abbildung gezeigten Schrauben Ziehen Sie die beiden Schrauben auf der Unterseite der Kamera an. Befestigungsschrauben Bringen Sie das Schulterkissen an. Abnehmen des Kameraadapters von der Kamera Führen Sie die entsprechenden Umkehrungen der obigen Schritte aus. -
Seite 11: Anbringen Des Batterieadapters Bkp-L551
Anbringen des Batterieadapters BKP-L551 Entfernen Sie die vier Schrauben auf der Rückseite dieses Kameraadapters. Bringen Sie die Batteriehalterung Batteriehalterung (Teil-Nummer 3-690-850-01; nicht mitgeliefert) mit den in Schritt 1 entfernten Schrauben an. Verwenden Sie den mitgelieferten Schlüssel und die mitgelieferten Schrauben, um den Schlüssel Batterieadapter BKP-L551 (nicht mitgeliefert) an der... - Seite 12 Anbringen des Batterieadapters BKP-L551 Schließen Sie den 4-Stift-Stecker des BKP-L551 an die DC IN- Buchse dieses Kameraadapters an. DC IN- 4-Stift-Stecker Buchse Abnehmen des Batterieadapters Führen Sie die entsprechenden Umkehrungen der obigen Schritte aus.
-
Seite 13: Hinweise Zum Betrieb
Hinweise zum Betrieb Betriebs- und Nicht mit einem Tuch abdecken Aufbewahrungsort Während des Betriebs darf der An folgenden Plätzen darf der Kameraadapter nicht mit einem Tuch Kameraadapter weder betrieben noch o.ä. abgedeckt werden, da es sonst aufbewahrt werden: durch Überhitzung zu Störungen •... -
Seite 14: Technische Daten
Außenabmessungen (B/H/T) 113 × 183 × 168 mm Hinweis Gewicht ca. 1,1 kg Überprüfen Sie das Gerät vor jeder Verwendung auf ordnungsgemäße Funktion. SONY HAFTET WEDER Eingangs-/Ausgangsbuchsen WÄHREND DER CCU/VTR/CMA GARANTIEFRIST NOCH NACH Z-Typ, 26-Stift (1) DEREN ABLAUF FÜR SCHÄDEN...
