Anhang
Die nachstehend aufgeführten Teile sind als Sonderzubehör erhältlich. Bei der Bestellung dieser Teile geben Sie bitte die
Bezeichnung und die Modellnummer an.
SCART-VGA-Kabel
COMPONENT-VGA-Kabel
VGA-Kabel (10 m)
Anschlussabdeckung
Es wird empfohlen, die Anschlussabdeckung zu befestigen, damit die Kabel untergebracht werden
können, wenn der Projektor an der Decke angebracht ist. Der optionale Anschlussabdeckungssatz
(einschl. Anschlussabdeckung, Anschlussabdeckungsanbauteil und zwei (2) Schrauben) ist nicht im
Lieferumfang enthalten. Wenden Sie sich bitte an Ihren Händler, bei dem Sie den Projektor erworben
haben.
1
Drehen Sie die fünf (5) Schrauben heraus
und ziehen Sie dann die Anschlussplatte
heraus. (Abb. 1)
2
Bringen Sie das
Anschlussabdeckungsanbauteil an und
stellen Sie die korrekte Positionierung
sicher und ziehen Sie die fünf (5)
Schrauben an. (Abb. 2)
3
Schließen Sie die Kabel von den
Peripheriegeräten am Projektor an.
4
Schieben Sie die Anschlussabdeckung
auf und befestigen Sie die zwei (2)
Schrauben wieder. (Abb. 3)
Hinweis: Ziehen Sie die Schrauben fest,
damit die Anschlussabdeckung nicht
abfallen kann.
VORSICHT
Berühren oder entfernen Sie keine anderen
Teile außer der Anschlussabdeckplatte
und den fünf (5) Schrauben. Dies könnte
zu Fehlfunktionen, elektrischen Schlägen,
Brandgefahr oder anderen Unfällen führen.
74
Sonderzubehör
Modellnummer
: POA-CA-SCART
: POA-CA-COMPVGA
: KA-MC-DB10
: POA-TC-WL2500

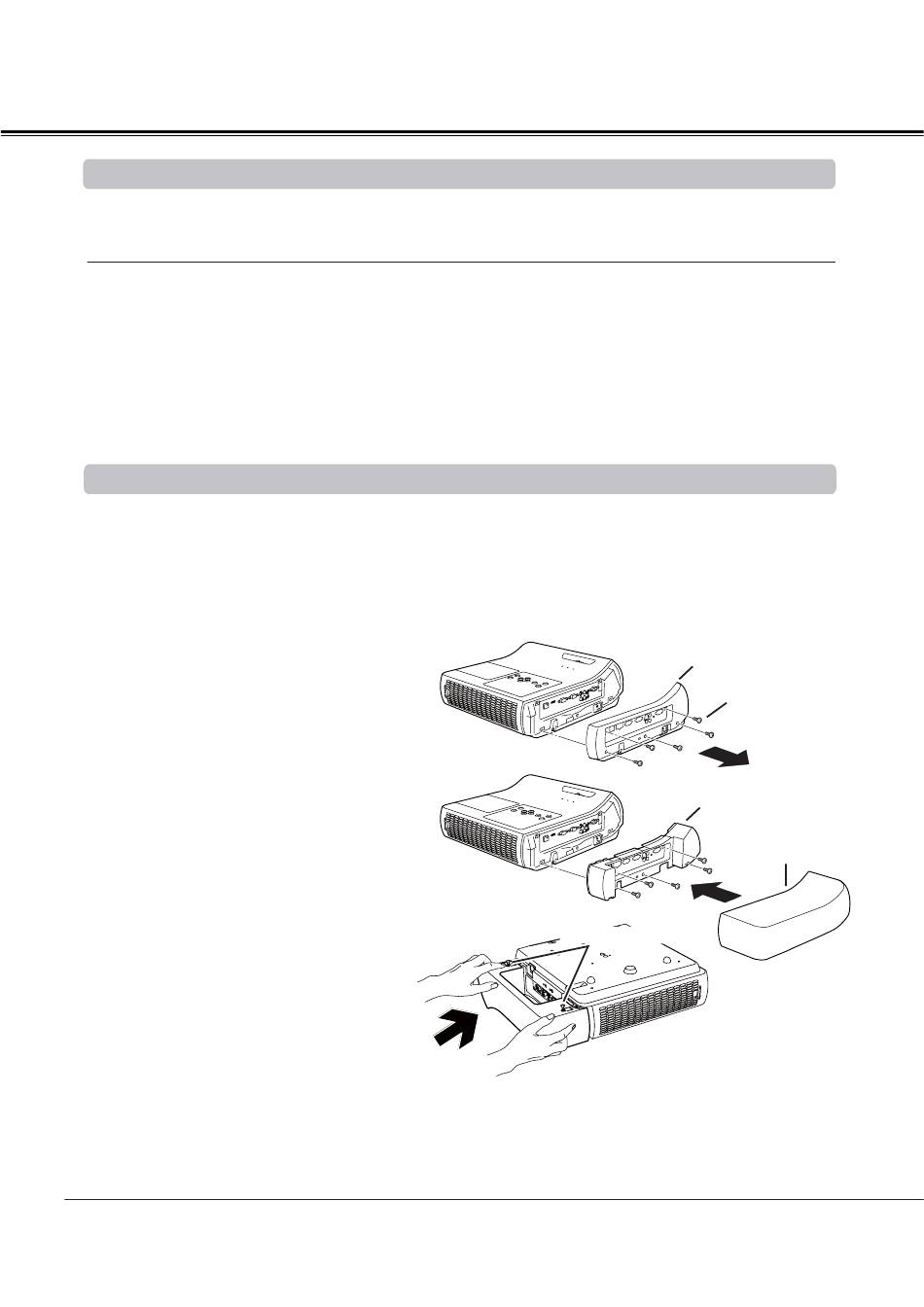

Austausch der Anschlussabdeckplatte
Abb. 1
Abb. 2
Abb. 3
Anschlussabdeckplatte
Fünf (5) Schrauben
Anschlussabdeckungsanbauteil
Anschlussabdeckung
Zwei (2) Schrauben
