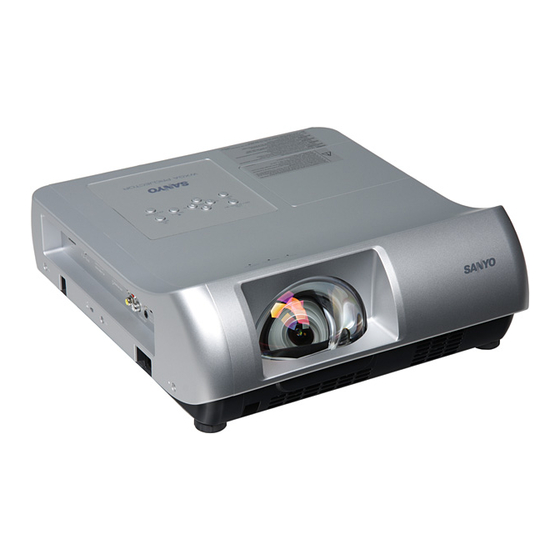

Bedienungsanleitung Netzwerkinstallation und Betrieb Einstellungen kabelgeb. Projektoreinstellung und Betrieb Diese Bedienungsanleitung ist für die Netzwerkfunktion. Lesen Sie bitte diese Bedienungsanleitung für die Bedienung der Netzwerkfunktion sorgfältig durch. Lesen Sie jedoch zuerst die Bedienungsanleitung des Projektors, damit Sie die Grundbedienung des Projektors und die Anweisungen zur Sicherheit richtig verstehen. Die Sicherheitsanweisungen in den Bedienungsanleitungen müssen strikte eingehalten werden.
Gerät keine Abänderungen oderModifikationen vorgenommen werden. Unerlaubte Änderungen und Modifikationen können einen Entzug der Betriebserlaubnis zur Folge haben. Modell : PLC-WL2503A Handelsbezeichnung : Sanyo Verantwortliche Stelle : SANYO NORTH AMERICA CORPORATION Addresse : 21605 Plummer Street, Chatsworth, California 91311 Telefon-Nr. : (818)998-7322...
Sicherheitsanweisungen VORSICHT BEIM VERWENDEN DES PROJEKTORS ÜBER EIN NETZWERK ● Beim Auftreten einer Projektorstörung muss das Netzkabel sofort aus der Steckdose gezogen und der Projektor überprüft werden. Bei fortgesetzter Verwendung können ein Brand oder andere Unfälle verursacht werden. ● Falls der Projektor über ein Netzwerk fernbedient wird, müssen regelmäßige Sicherheitskontrollen ausgeführt werden, unter besonderer Beachtung der Umgebung. Durch eine fehlerhafte Installation können ein Brand oder andere Unfälle verursacht werden. VORSICHTSHINWEIS FÜR DIE NETZWERKFUNKTION ● Wir haften nicht beim Verlust oder bei Beschädigung von Daten oder einer Beschädigung des Computers durch die Verwendung dieses Projektors. Es wird empfohlen von wertvollen Daten eine Sicherungskopie anzulegen.
Kapitel 1 Vorbereitung Eigenschaften Webmanagement-Funktion (+Seite33) Mit dieser Funktion können Sie bestimmte Projektorfunktionen wie Zustand der Stromversorgung, Lampenstatus, Eingangsmodus, Signalzustand, Lampenbrenndauer, etc. über Schalten Sie PJ2 ein das Netzwerk in einem auf Ihrem Computer installierten Webbrowser überwachen. E-Mail-Alarm-Funktion (+Seite26) Der Projektor sendet Meldungen an die registri- erten E-Mail-Adressen, wenn ein Lampendefekt oder ein...
Eigenschaften Systemanforderungen des Computers Für die Netzwerksteuerung des Projektors muss der Computer den folgenden Anforderungen genügen. Windows XP (32bit-Version) ,Windows Vista (32bit-Version), Betriebssystem Windows 7 (32bit-Version), Mac OS X v10.4 ,10.5 oder 10.6 Windows: Pentium III 900 MHz oder höher Empfohlene CPU Macintosh: 800 MHz oder schnellerem Power PC G4, oder 1.8 Ghz Intel Core-Prozessor oder schneller...
Kapitel 1 Vorbereitung Kabel zwischen dem Projektor und einem Hub oder Computer Verwenden Sie ein geeignetes Kabel für die Verbindung des Projektors mit einem Hub oder Computer. Verbindung Ethernet-Kabeltyp Max. Kabellänge Projektor - Hub Ungekreuztes STP-Kabel der Kategorie 5* 100 m (328 Fuß) Projektor - Computer STP-Crosskabel der Kategorie 5* 100 m (328 Fuß)
Ablauf der Installation Ablauf der Installation Führen Sie für den Netzwerkbetrieb des Projektors die folgenden Schritte aus. Schließen Sie das LAN an und führen Sie die Schritt 1 Konfiguration durch. Dies erfolgt in Abhängigkeit von der LAN-Umgebung. ➔ “2. Einstellungen” (Seite 11–16). Weitere LAN-Konfigurationen werden später mit dem Browser vorgenommen. Führen Sie zuerst den Wired LAN-Anschluss zwischen den Computern und den Projektoren aus und nehmen Sie die Konfiguration mit dem Browser vor.
Kapitel 2 Einstellungen Das Vorgehen und die Einstellungen sind je nach Ort der LAN-Installation verschieden. Wenden Sie sich für das richtige Einstellen des LANs an Ihren Systemadministrator. Anschluss an ein LAN Schließen Sie das LAN-Kabel an der LAN-Buchse des Projektors an. Lampe ACT (orange) LAN-Buchse Blinkt orange, wenn der...
Seite 13
Netzwerkkonfiguration 3. Wählen Sie “Netzwerkeinstellung“ im Menü Netzwerk und drücken Sie die SELECT- Taste. Darauf erscheint der LAN-Einstellungsbildschirm, und die ausgewählten LAN- Einstellungen werden angezeigt. Stellen Sie die einzelnen Punkte ein. Wenden Sie sich für Einzelheiten von Einstellungen an Ihren Systemadministrator. Drücken Sie die SELECT-Taste auf einer Zeile, die Sie bearbeiten wollen, stellen Sie die Zahlen mit den Zeigertasten pq ein und bewegen Sie den Eingabepunkt mit den Zeigertastentu weiter.
Kapitel 2 Einstellungen Netzwerk-PIN-Code Mit dem Netzwerk-PIN-Code wird der Zugriff auf den Projektor über das Netzwerk eingeschränkt. Nach dem Einstellen des Netzwerk-IN-Codes muss der Code für die Projektorbedienung über das Netzwerk eingegeben werden. 1. Wählen Sie “Netzwerk-PIN-Code” aus dem Menü Netzwerk und drücken Sie die SELECT-Taste. Der Bildschirm Netzwerk-PIN-Code wird angezeigt.
Standardnetzwerkeinstellungen AMX D.D. Wählen Sie im Netzwerkmenü "AMX D.D." und drücken Sie die Taste SELECT und wählen Sie ON oder OFF, damit der Projektor von AMX Device Discovery (AMX Geräteerkennung) erkannt werden kann. Weitere Details finden Sie unter http://www.amx.com/. Standardnetzwerkeinstellungen 1.
Kapitel 3 Grundeinstellung und Bedienung Hier werden die grundlegende Bedienung und die Einstellungen zur Steuerung des Projektors über den Webbrowser beschrieben. Dazu ist erforderlich, dass Computer und Projektor an das Netzwerk angeschlossen sind und die Netzwerkadresse richtig konfiguriert wurde.
Kapitel 3 Grundeinstellung und Bedienung Loggen Sie sich auf der Einstellungsseite des Projektors ein [1] Geben Sie die IP-Adresse ein Starten Sie den auf Ihrem Computer installierten Webbrowser, geben SIe die IP-Adresse in die Adresszeile des Browsers ein und drücken Sie die Taste “Enter“. Geben Sie die Adresse ein, die Sie unter “Netzwerkkonfiguration“...
Loggen Sie sich auf der Einstellungsseite des Projektors ein [3] Anzeige der Haupteinstellseite Abhängig vom eingestellten Anzeigemodus erscheint die folgende Haupteinstellseite. Nehmen Sie die verschiedenen Einstellungen mit Hilfe dieser Seite vor. Klicken Sie die Menüs für die Anzeige der Bedienungselemente und der Einstellseiten an. Haupteinstellseite in der Anzeige Untermenüregister Umschalten auf das...
Kapitel 3 Grundeinstellung und Bedienung Verwendung der Einstellseite Verwenden Sie für die Bedienung und Einstellung des Projektors die Einstellmenüs des Webbrowsers. Die normalerweise in dieser Anleitung verwendeten Grundbedienungen sind nachstehend beschrieben. Beispiel einer Einstellseite Das Einstellungsmenü ers- cheint, wenn die Untermenü- Registerkarte angeklickt wird.
Verwendung der Einstellseite Einstellung mit Optionsfeld Stellen Sie einen Gegenstand mit dem Optionsfeld ein. Einstellung mit Kontrollkästchen Wählen Sie den Gegenstand durch Anklicken des Kontrollkästchens.
Kapitel 3 Grundeinstellung und Bedienung Anfängliche Einstellungen Nach der Installation des Projektors müssen die folgenden anfänglichen Einstellungen vorgenommen werden. Klicken Sie im Hauptmenü auf Initial setting, um die anfängliche Einstellseite anzuzeigen. Gegenstand Beschreibung Language ....... Zum Umschalten der Sprache der Einstellseite. (Japanese, English) Model name ....
Anfängliche Einstellungen Netzwerk-PIN-Code-Einstellung Für die Einstellung des Netzwerk PIN-Codes, um den Zugriff von unautorisierten Personen abzuweisen. Geben Sie eine vierstellige Zahl als Netzwerk- PIN-Code in das Textfeld ein und klicken Sie auf die Schaltfläche Set. Der Projektor wird neu gestartet, was ungefähr 10 Sekunden dauert. Schließen Sie den Webbrowser und greifen Sie nach 10 Sekunden erneut auf die Anmeldeseite zu.
Kapitel 3 Grundeinstellung und Bedienung Netzwerkkonfiguration Klicken Sie im Hauptmenü auf Network. Die folgende Einstellseite wird angezeigt. In diesem Menü werden IP-Adresse, Subnetzmaske, Standardgateway, DNS (Domain Name Server) und Projektorname eingestellt. IP-Adresse und Subnetzmaske wurden bereits im Kapitel “Installation“ konfiguriert. Wenn Sie diese ändern oder das Standardgateway oder DNS konfigurieren wollen, müssen Sie dies auf dieser Seite tun.
Seite 25
Netzwerkkonfiguration Crestron-Steuerung Crestron RoomView ® und AMX Device Discovery können verwendet werden. Weitere Informationen finden Sie auf unserer Webseite http://www.crestron.com und www. crestron.com/getroomview. Gegenstand Beschreibung IP Address ........ Steuersystem IP-Kennung als String-Zeichenfolge. Der voreingestellte Wert ist leer. IP ID ..........Steuersystem IP-Kennung als String-Zeichenfolge.
Kapitel 3 Grundeinstellung und Bedienung E-Mail-Einstellung Die Software verfügt über eine E-Mailfunktion um beim Auslösen einer Warnung oder wenn die Projektionslampe das Lebensende erreicht hat eine E-Mail an die Benutzer oder den Administrator zu senden. Klicken Sie im Hauptmenü auf E-mail setting und führen Sie die folgenden Schritte aus. Gegenstand Beschreibung SMTP server ......
E-Mail-Einstellung SMTP-Server und Administratoradresse Tragen Sie den Servernamen oder die IP-Adresse von Server* , die Portnummer des SMTP-Servers und die Adresse des Administrators ein und klicken Sie auf die Schaltfläche Set. Die Adresse des Administrators wird als Absenderadresse der von Projektor gesendeten E-Mails verwendet. *1 Der SMTP-Server ist ein Server zum Senden von E-Mails.
Kapitel 3 Grundeinstellung und Bedienung Einstellung des POP-Servers Wenn bei “Auth“ in der Tabelle “SMTP Authentication setting“ die Option “POP before SMTP“ ausgewählt ist, tragen Sie “POP server* “ und “POP server port“ ein und klicken Sie auf die Schaltfläche Set. *2 Der POP-Server ist ein Server zum Empfangen von E-Mails.
E-Mail-Einstellung Beispiele: Art und Inhalt der Warnungsmail Beim Auftreten einer Projektorstörung wird entsprechend den eingestellten Bedingungen die folgende Nachricht an die registrierten E-Mailadressen versendet. Nach Erhalt dieser Nachricht ist der Administrator bzw. der Benutzer in der Lage rasche Gegenmaßnahmen zu treffen. Dies ist für den Unterhalt und die Wartung des Projektors sehr wichtig. Im Folgenden werden Beispiele von Benachrichtigungen gezeigt.
Kapitel 3 Grundeinstellung und Bedienung SNMP-Einstellung Die Software besitzt eine SNMP-Funktion (Simple Network Management Protocol). Die SNMP-Funktion besteht aus Manager und Agenten. Die Gruppe, welche Informationen mit SNMP austauscht, wird “Community” genannt. In einer Community gibt es zwei Zugriffsarten, “Refer” (nur lesen) und “Set” (lesen - schreiben). Für dieses Projektor kann nur “Refer”...
Seite 31
SNMP-Einstellung Trap check/delete Überprüfen und Löschen von Trap- Adressen Die registrierten Trap-Adressen können über- prüft und gelöscht werden. Setzen Sie zum Löschen einer Adresse ein Häkchen in das Kontrollkästchen vor der Adresse und Klicken Sie auf die Schaltfläche Delete. ✐ Es lassen sich bis zu 10 Adressen registrieren. Trap option Einstellung “Trap option”...
Seite 32
Kapitel 3 Grundeinstellung und Bedienung...
Kapitel 4 Projektorsteuerung Kontrolle des Einschaltzustands und Projektorstatus Klicken Sie im Hauptmenü auf Power & Status. Die Steuerseite wird angezeigt. Der Einschaltzustand des Projektors kann durch Anklicken der Schaltflächen ON und Standby gesteuert werden. Das Bestätigungsfenster erscheint beim Anklicken von Standby, wie nachste- hend gezeigt.
Kontrolle des Einschaltzustands und Projektorstatus Projektorzustand Status Beschreibung Normal ............... Normaler Projektorbetrieb. Power management in operation ... Lampenabschaltung aktiviert. Lamp failure ........... Auftreten einer Lampenstörung. Abnormal temperature ......Die Temperatur des Projektors ist zu hoch. Standby after Abnormal Temp..Der Projektor erfasst eine abnormale Temperatur und schaltet sich in die Betriebsbereitschaft um.
Kapitel 4 Projektorsteuerung Control Klicken Sie im Hauptmenü auf Control. Die Einstellung ist je nach Seiteninhalt verschieden. Klicken Sie auf die Seitennummer zum Umschalten und wählen Sie die gewünschten Einstellungen. ✐ Für Einzelheiten zu den einzelnen Einstellungen wird auf die Bedienungsanleitung des Projektors verwiesen.
Steuerungen System Mit dieser Funktion kann das System des Projektoreingangssignals eingestellt werden. Die verfügbaren Systemmodi sind im Pulldown-Menü des Eingangssignals aufge- listet. Wählen Sie ein System und klicken Sie auf die Schaltfläche Set. Mögliche Einstellung für RGB-Eingang Gegenstand Beschreibung XGA1 ......Automatische Umschaltung auf das richtige Computersystem des Eingangssignals.
Kapitel 4 Projektorsteuerung Sound Diese Funktion ist für die Einstellung der Tonwiedergabe des Projektors. Die Werte im Textfeld geben die gegenwärtige Einstellung bzw. den Status an.. Gegenstand Beschreibung Volume ....Einstellung des Lautstärkepegels der Wiedergabe über die Lautsprecher. (0~63) Mute ......Tonabschaltung. (ON, OFF)
Steuerungen Image adj. Diese Funktion ist für die Einstellung des projizierten Bildes und zur Speicherung des Bildmodus. Klicekn Sie zur Abspeichern des eingestellten Werts auf die Schaltfläche Store und zum Laden eines gespeicherten Werts auf die Schaltfläche Load. Gegenstand Beschreibung Contrast ......
Kapitel 4 Projektorsteuerung PC Adj. Klicken Sie im Hauptmenü auf PC Adj.. Mit dieser Funktion kann das Signal, das vom Computer am Projektor anliegt für eine optimale Bildprojektion eingestellt werden. Gegenstand Beschreibung Current mode ..Zeigt den aktuellen Modus an, also VGA, SVGA, XGA, SXGA, UXGA, WXGA usw. oder Mode 1 - Mode 10, eine benutzerdefinierte Einstellung, die mit der nachstehend beschriebenen “Mode Store”-Funktion ausgeführt wurde.
Einstellung des Projektors Einstellung des Projektors Klicken Sie im Hauptmenü auf Setting. Diese Funktion dient zum Einstellen des Projektors. Wählen Sie das Submenü [Screen setting] oder [Setting] und führen Sie die Einstellung aus. Screen setting Diese Funktion dient zur Einstellung des Bildschirmmodus des Projektors.
Kapitel 4 Projektorsteuerung Setting 1 Gegenstand Beschreibung Language ....Einstellen der Anzeigesprache für die Bildschirmmenüs des Projektors. Auto setup ... Nach dem Anklicken der Schaltfläche Start werden die Funktionen “Auto PC Adj” und “Input Search” entsprechend den Einstellungen ausgeführt. Auto PC Adj..Einstellen der Auto PC-Anpassung. (ON, OFF) Input search ..
Einstellung des Projektors Setting 3 Gegenstand Beschreibung Key lock ....Einstellen der Tastensperre des Projektors oder der Fernbedienung. (OFF, Projector keys, Remote control) Fan control Einstellen der Gebläsedrehzahl....OFF ..Normalbetriebsart ON1 ..Betriebsart für Höhenlagen 1 ON2 ..Betriebsart für Höhenlagen 2 Lamp Corres. Value(h) ....
Kapitel 4 Projektorsteuerung Information Auf diese Seite werden die Grundinformationen des Projektorstatus angezeigt. Klicken Sie im Hauptmenü auf Information. Zum Aktualisieren der Information diese Schaltfläche anklicken. Gegenstand Beschreibung Input ..........Anzeige des gewählten Eingangs und der Quelle System ........Anzeige des gewählten Signalsystems Signal ..........Eingangssignalstatus (Yes, No) Screen ........Anzeige des Bildschirmmodus Lamp status ......
Kapitel 5 Anhang Anschlussbeispiele Peer-To-Peer-Verbindung Direkte Verbindung des Projektors (PJ01) mit dem Steuercomputer (PC05). *gekreuztes UTP-Kabel *gekreuztes STP-Kabel Computername: PC05 Projektorname: PJ01 IP-Adresse : 192.168.0.5 IP-Adresse : 192.168.0.2 Subnetz-Maske : 255.255.255.0 Subnetz-Maske : 255.255.255.0 Standardgateway : Standardgateway : 0.0.0.0 : 0.0.0.0 Verbindung des Projektors (PJ01) mit dem Steuercomputer (PC05) über ein Hub.
Kapitel 5 Anhang Verwendung von Telnet Der Projektor kann mit dem im Computer installierten Telnetprogramm* gesteuert werden. Normalerweise ist im Computer das Telnet-Programm installiert. * Der Telnet 10000-Port wird für die Steuerung des Projektors mit dem Computer verwendet. Steuerung (Zum Beispiel bei Verwendung des Telnet- Programms von Mac OS X v 10.4) (Zum Beispiel bei Verwendung des Telnet-Programms von Windows XP...
Seite 49
Verwendung von Telnet 3. Sobald die Kommunikation funktioniert, erscheint “PASSWORD:” im Fenster. Geben Sie das Login-Kennwort (Netzwerk PIN-Code*2) für den Projektor ein und drücken Sie die Eingabetaste der Tastatur. Falls kein Netzwerk PIN-Code eingestellt ist, drücken Sie einfach die Eingabetaste. Wenn die Antwort “Hello”...
Kapitel 5 Anhang Einstellung des Webbrowsers Dieser Projektor ist für die Einstellung und Steuerung über einen Internet-Webbrowser vorgesehen. Je nach der Einstellung des Browsers ist es möglich, dass gewisse Steuerfunktionen nicht zur Verfügung stehen. Kontrollieren Sie, ob die folgenden Funktionen des Webbrowsers richtig eingestellt sind. Aktivieren von Active Script/JavaScript In den Einstellseiten gibt es einige Steuerungen, für welche JavaScript verwendet wird.
Einstellung des Webbrowsers Beispiele: Betriebssystem und Browser Windows XP Professional Internet Explorer Version 6.0 ActiveScript-Einstellung Wählen Sie im Menü Tools des Webbrowsers Internet Options und klicken Sie auf die Registerkarte Security und auf Customize Level…. Scrollen Sie das Sicherheitsfenster nach unten und kontrollieren Sie, ob bei Scipting Active Scripting auf “Enable“ gestellt ist.
Seite 52
Kapitel 5 Anhang Proxy-Einstellung Wählen Sie im Menü Tools des Webbrowsers Internet Options und klicken Sie auf die Registerkarte Connection und auf LAN Settings. Stellen Sie die Proxy-Einstellungen des Webbrowsers richtig auf das LAN ein, an welchem der Projektor angeschlossen ist. - Verwendung eines Proxy-Servers Setzen Sie für eine LAN-Verbindung ein Häkchen für Use a proxy server und geben Sie die Adresse und die Portnummer des Proxy-Servers richtig in das Eingabefeld ein.
Seite 53
Einstellung des Webbrowsers MAC OS X v 10.4 Safari v.3.2.1 Einstellung zum Aktivieren von JavaScript Wahl der Preferences... vom Safari-Webbrowser und danach die Registerkarte Security einstellen und kontrollieren, ob die Enable JavaScript. Proxy-Einstellung Öffnen der Preferences... vom Menü des Safari-Webbrowsers. Das Präferenzmenü wird angezeigt.
Kapitel 5 Anhang F&A Installation/Zugriff Warum werden die Einstellungen nicht in meinem Webbrowser angezeigt? Dafür gibt es folgende Gründe. Bitte überprüfen Sie alle Möglichkeiten. 1. Der Projektor ist möglicherweise nicht am Netzwerk angeschlossen. Überprüfen Sie den Status der LED-Anzeigen (+ Seite 12). - Überprüfen Sie die LAN-Kabel Verbindung, wenn der Lampe LINK, nicht hell- grün ist.
Seite 55
F&A Wir verwenden einen DHCP/BOOTP-Server für die Zuweisung einer IP-Adresse. Kann der Projektor in einer solchen Netzwerkumgebung verwendet werden? Möglich. Dieser Projektor unterstützt den DHCP/BOOTP-Server. Um dieses Projektor in dieser Netzwerk-Umgebung verwenden zu können, müssen Sie es so einstellen, dass der DHCP/BOOTP-Server die diesem Gerät zugewiesene IP-Adresse nicht noch einem weiteren Gerät im Netzwerk zuweist.
Kapitel 5 Anhang Bedienung Warum kann der Projektor nicht mit dem Webbrowser ein- bzw. ausge- schaltet werden? Bitte stellen Sie sicher, dass die Einstellungen des Projektors richtig sind, bevor Sie den Projektor verwenden. Bitte stellen Sie Stand-by-Modus im Menü Einstellung des Projektors auf “Netzwerk“...
Seite 57
F&A Weitere Wie lauten die Regeln für die Zuweisung der IP-Adressen? Basiert das Netzwerk auf dem TCP/IP-Protokoll, ist für jedes im Netzwerk installierte Gerät eine eigene und eindeutige IP-Adresse erforderlich. Die Grundregeln für die Zuweisung lauten wie folgt: Regel 1 Vergeben Sie niemals dieselbe IP-Adresse an Netzwerkgeräte in der- selben Netzwerkgruppe.
Seite 58
Kapitel 5 Anhang Kann ich die Firmware des Projektor aktualisieren? Ja. die Firmware kann über das Netzwerk aktualisiert werden. Für die Aktualisierung ist ein spezielles Tool erforderlich. Wenden Sie sich bitte für nähere Informationen an Ihren Händler vor Ort. Die Versionsnummer der Firmware wird im unteren Teil der Seite “Initial setting“...
Seite 59
BEDIENUNGSANLEITUNG NETZWERK SO-KJ8AH-D SANYO Electric Co., Ltd.
