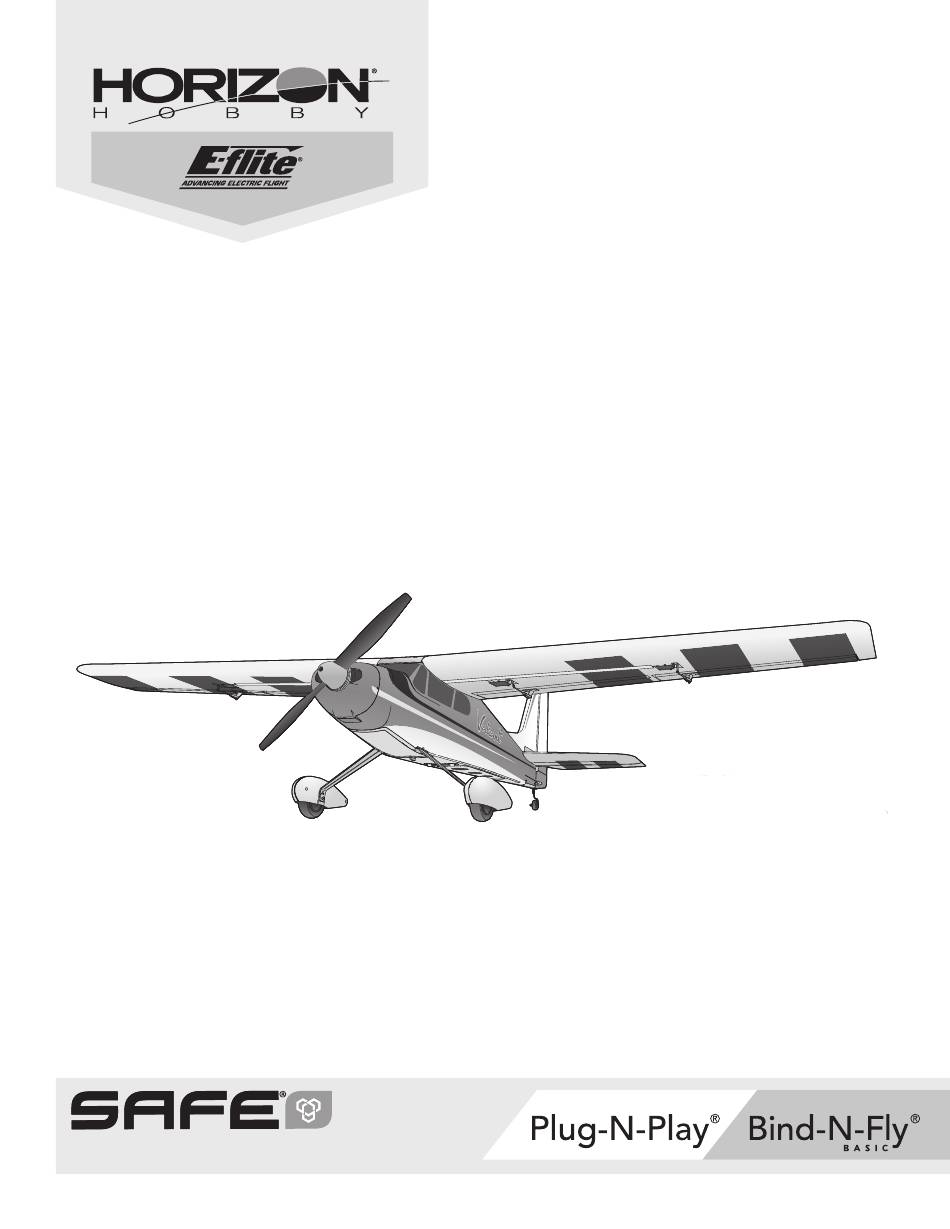

- Seite 1 Valiant 1.3m ™ Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni SAFE Select Technology, Optional Flight Envelope Protection ®...
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Lieferumfang Schnellstartanleitung Senderpro- Programmieren Sie den Sender mit diesen grammier- Einstellungen: Hi Rate Low Rate p22mm p17mm Querr. q18mm q14mm Höhen- 25mm 20mm Dual Rate ruder Seiten- 38mm 25mm ruder Voll Halb Klappen q=28mm q=14mm 65 +/- 3mm von der Vorderkante der Trag- Schwerpunkt (CG) fläche nach hinten gemessen. -
Seite 4: Safe Select Technologie
SAFE Select Technologie Die evolutionäre SAFE Select Technologie bietet ihnen einen neues Level an Sicherheit, so dass Sie vollkommen stressfrei in den ersten Flug starten können. Zur Einrichtung sind dabei keine umständlichen Programmierungen erforderlich. Folgen Sie einfach dem beschriebenen Bindeprozess in der Anleitung. Ist das System aktiviert, sind die möglichen Schräglagen auf der Roll- und Nickachse begrenzt und verhindern so eine Überreaktion. -
Seite 5: Zusammenbau Des Modells
Zusammenbau des Modells Montage des Hauptfahrwerks Die Akku-Abdeckung (A) von der Unterseite des Rumpfs entfernen. Das vormontierte Fahrwerk (B) wie abgebildet in den Rumpf schieben. Mit den 4 Schrauben (C) sichern. Die Akku-Abdeckung wieder montieren. Montage des Hecks Das Seitenleitwerk (A) über das Höhenleitwerk (B) montieren, indem die 2 Kunststofflaschen durch die Löcher im Höhenleitwerk geschoben werden und so eine komplette Heckbaugruppe erzeugen. -
Seite 6: Montage Der Flügel
Zusammenbau des Modells Fortsetzung Montage der Flügel Das 1 große (A) und das 1 kleine (B) Flügelrohr aus Kohlefaser in eine Flügelhälfte schieben und dann die beiden Hälften zusammenführen. Die Stecker der Klappen und des Querruders mit den jeweiligen am Empfänger angeschlossenen Y-Kabeln verbinden. -
Seite 7: Montage Der Schwimmer (Optional)
Montage der Schwimmer (optional) Schwimmer montieren Die 2 Querträger (A) sowie die vordere und hintere Strebe (B) wie abgebildet an einem Schwimmer montieren und mit den 4 mitgelieferten Schrauben (C) sichern. Den anderen Schwimmer an den montierten Streben wie im vorangegangenen Schritt 1 montieren. -
Seite 8: Horn- Und Servoarm-Einstellungen
Ailerons Ailerons Horn- und Servoarm-Einstellungen Flaps Flaps Die Aufstellung auf der rechten Seite zeigt die Werkseinstellungen für die Ruderhörner Servoarme Ruderhörner und Servoarme. Bitte fl iegen Sie das Flugzeug zuerst mit diesen Einstellungen bevor sie Änderungen vornehmen. Ailerons HINWEIS: Sollten die Ruderausschläge von dem empfohlenen Ausschläge Höhenruder Elevator Elevator... -
Seite 9: Akkumontage Und Geschwindigkeitsregler-Aktivierung
Akkumontage und Geschwindigkeitsregler-Aktivierung Battery Selection Wir empfehlen den Spektrum 2200mAh 11.1V 3S 30C Li-Po Akku (SPMX22003S30). Bitte sehen Sie in der Liste mit dem optionalen Zubehör für andere Akkus nach. Sollten Sie einen anderen Akku verwenden der nicht gelistet ist, muß dieser in Gewicht, Kapazität und Abmessungen dem des E-flites Akkus entsprechen damit er in den Rumpf passt. -
Seite 10: Binden Von Sender Und Empfänger / Aktivieren Und Deaktivieren Der Safe Select Funktion
Problemlösung. Kontaktieren Sie falls gewünscht den technischen Service von nicht an der untersten Position befindet. Sollten dabei Probleme auftreten Horizon Hobby. folgen Sie bitte den Anweisungen in der Anleitung und der Hilfestellung zur Problemlösung. Kontaktieren Sie falls gewünscht den technischen Service von **Failsafe Horizon Hobby. -
Seite 11: Safe Select Schalterzuordnung
SAFE Select Schalterzuordnung Sie können die SAFE Select Funktion einfach jedem freien Schalter auf ihrem Mode 1 and 2 Transmitters Sender zuordnen. Mit diesem neuen Feature haben Sie jetzt die Flexibilität die Unterstützung im Flug zu- oder abzuschalten. WICHTIG: Bitte stellen Sie vor der Zuweisung des Schalters sicher, dass der Servoweg für den entsprechenden Kanal auf 100% gestellt ist. -
Seite 12: Trimmung Im Flug
Trimmung im Flug Trimmen Sie das Flugzeug bei Ihrem ersten Flug für Horizontalfl ug mit Gashebel auf 3/4, Klappen 3 Seconds und Fahrwerk eingefahren. Um den Geradeausfl ug des Flugzeugs zu verbessern, machen Sie kleine Trimmkorrekturen mit den Trimmschaltern Ihres Senders. Nach erfolgter Einstellung der Trimmung berühren Sie die Steuerknüppel 3 Sekunden lang nicht. -
Seite 13: Der Schwerpunkt(Cg)
Der Schwerpunkt(CG) Der Schwerpunkt wird von der Tragflächenvorderkante an der Flügelwurzel 65mm +/- 3mm gemessen. Der Schwerpunkt wurde mit dem empfohlenen LiPo Akku von der Tragflächen- (SPMX22003S30) nahezu in der Mitte des Akkufaches eingesetzt. vorderkante nach hinten gemessen. PNP Version Empfängerauswahl und Einbau Der Spektrum AR631-Empfänger wird für dieses Flugzeug empfohlen. -
Seite 14: Nach Dem Fliegen
Nach dem Fliegen Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit Reparieren bzw. ersetzen Sie beschädigte Bauteile. und Akkuhaltbarkeit). Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Sie Schalten Sie den Sender aus. die Aufl adung des Akkus. Entfernen Sie den Flugakku aus dem Flugzeug. -
Seite 15: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Das Fluggerät re- Das Gas befindet sich nicht im Leerlauf, und/oder die Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Einstellung agiert nicht auf Gas- Gastrimmung ist zu hoch zurücksetzen eingaben, aber auf Gas-Servoweg ist niedriger als 100% Sicherstellen, das der Gas-Servoweg 100% oder mehr beträgt andere Steuerungen Gaskanal ist reversiert (umgedreht) -
Seite 16: Garantieeinschränkungen
Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Garantiezeitraum Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Entscheidung zu fällen, die Ihnen schnellst möglich hilft. Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum... -
Seite 17: Kontakt Informationen
Konformitätshinweise für die Europäische Union EU-Konformitätserklärung: WEEE-HINWEIS: EFL Valiant 1.3m BNF Basic (EFL49500) ;Hiermit erklärt Horizon Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU über Hobby, LLC, dass das Gerät den folgenden Richtlinien entspricht: Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Dieses EU-Richtlinie über Funkanlagen 2014/53/EU, RoHS 2-Richtlinie... - Seite 18 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice EFL4951 Painted Valiant 1.3 fuse Painted Valiant 1.3 fuse Valiant 1.3 - Fuselage peint Fusoliera verniciata Valiant 1.3 EFL4952 Painted Valiant 1.3 wing Painted Valiant 1.3 wing...
