2.3.2

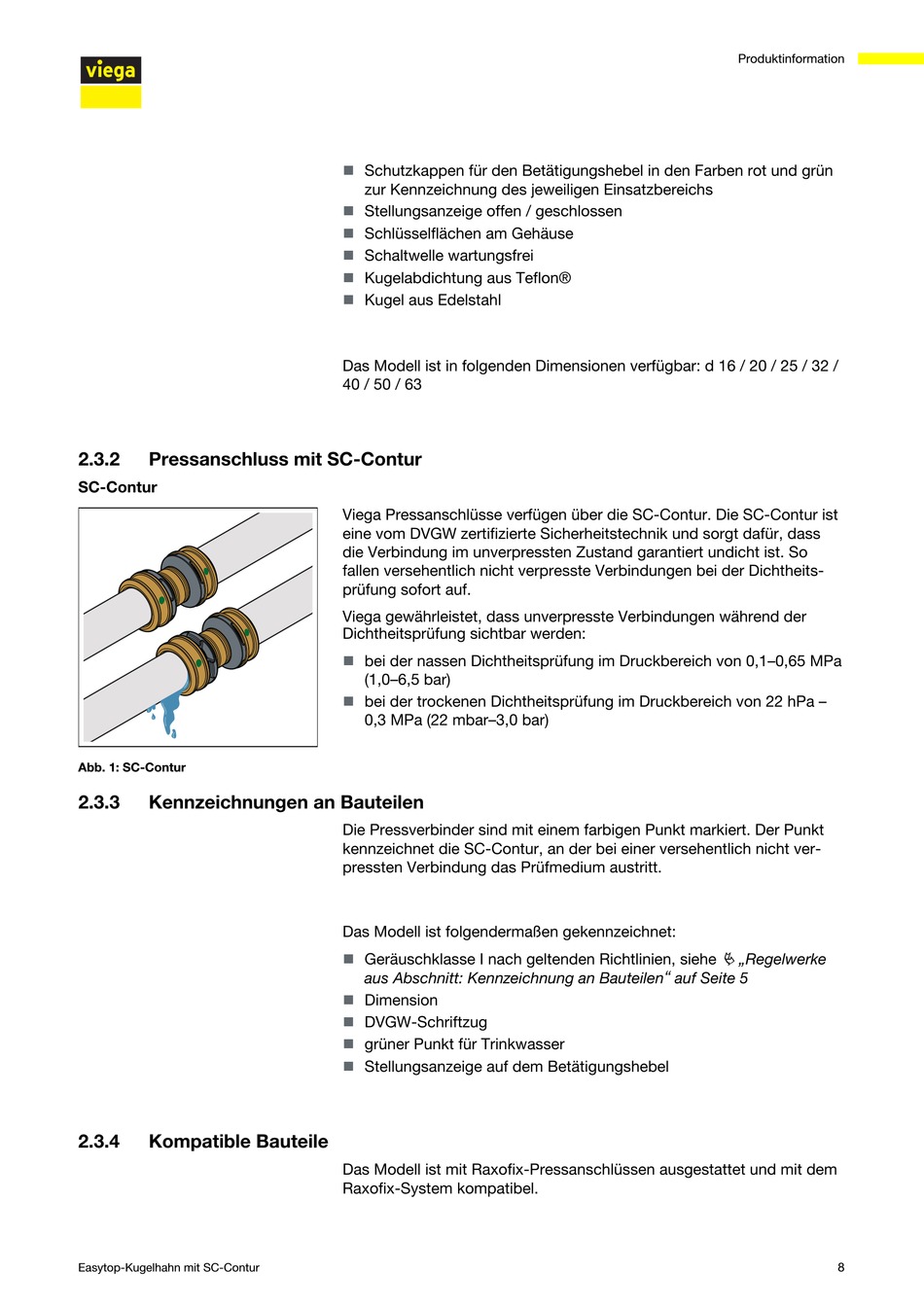

Pressanschluss mit SC-Contur
SC-Contur
Abb. 1: SC-Contur
2.3.3
Kennzeichnungen an Bauteilen
2.3.4
Kompatible Bauteile
Easytop-Kugelhahn mit SC-Contur
Schutzkappen für den Betätigungshebel in den Farben rot und grün
n
zur Kennzeichnung des jeweiligen Einsatzbereichs
Stellungsanzeige offen / geschlossen
n
Schlüsselflächen am Gehäuse
n
Schaltwelle wartungsfrei
n
Kugelabdichtung aus Teflon®
n
Kugel aus Edelstahl
n
Das Modell ist in folgenden Dimensionen verfügbar: d 16 / 20 / 25 / 32 /
40 / 50 / 63
Viega Pressanschlüsse verfügen über die SC-Contur. Die SC-Contur ist
eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass
die Verbindung im unverpressten Zustand garantiert undicht ist. So
fallen versehentlich nicht verpresste Verbindungen bei der Dichtheits‐
prüfung sofort auf.
Viega gewährleistet, dass unverpresste Verbindungen während der
Dichtheitsprüfung sichtbar werden:
bei der nassen Dichtheitsprüfung im Druckbereich von 0,1–0,65 MPa
n
(1,0–6,5 bar)
bei der trockenen Dichtheitsprüfung im Druckbereich von 22 hPa –
n
0,3 MPa (22 mbar–3,0 bar)
Die Pressverbinder sind mit einem farbigen Punkt markiert. Der Punkt
kennzeichnet die SC-Contur, an der bei einer versehentlich nicht ver‐
pressten Verbindung das Prüfmedium austritt.
Das Modell ist folgendermaßen gekennzeichnet:
Geräuschklasse I nach geltenden Richtlinien, siehe
n
aus Abschnitt: Kennzeichnung an Bauteilen" auf Seite 5
Dimension
n
DVGW-Schriftzug
n
grüner Punkt für Trinkwasser
n
Stellungsanzeige auf dem Betätigungshebel
n
Das Modell ist mit Raxofix-Pressanschlüssen ausgestattet und mit dem
Raxofix-System kompatibel.
