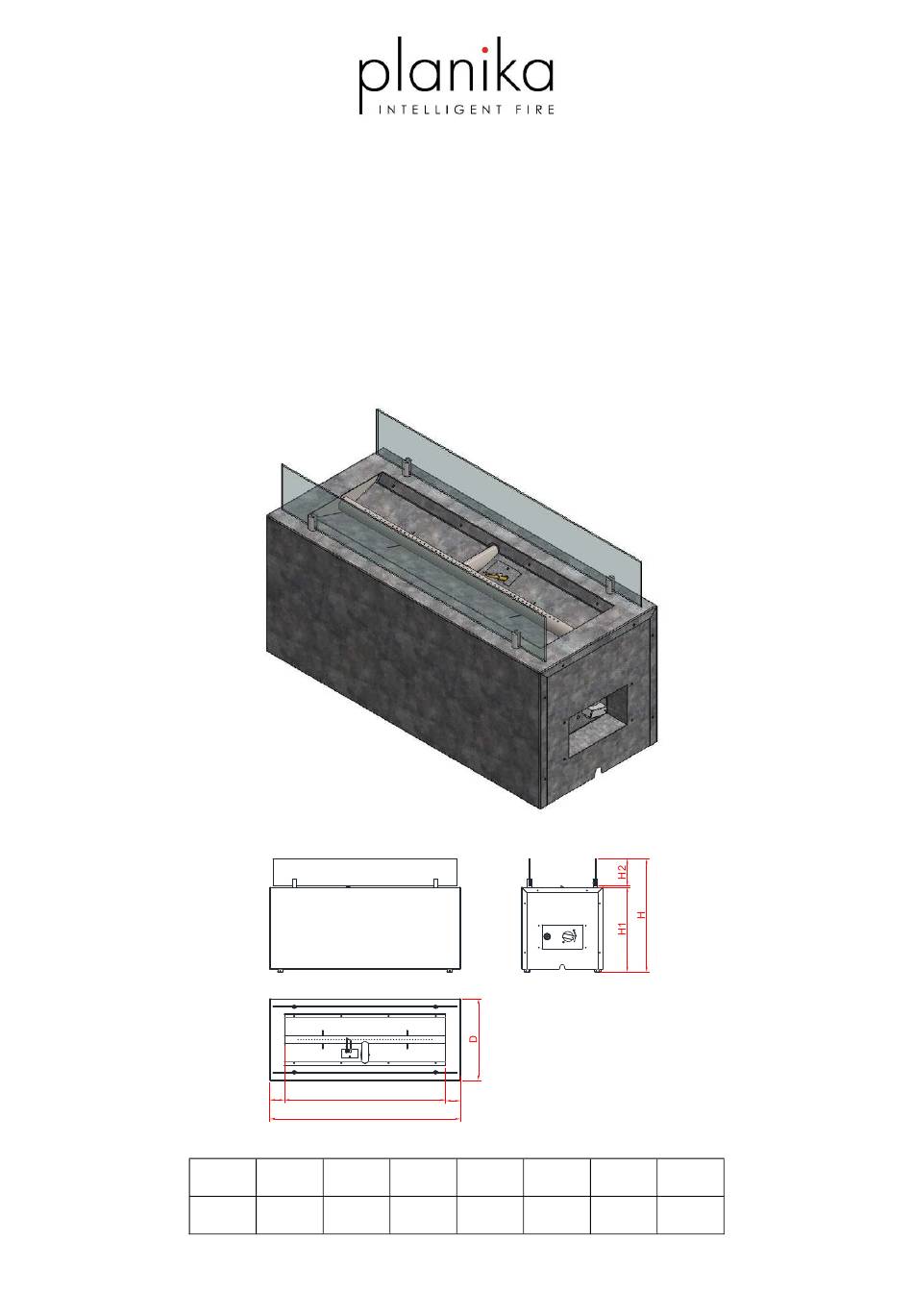

MONTAGE- UND BEDIENUNGSANLEITUNG KL21 Rio G30/G31 (Propan-Butan/Propan) [mm] Copyright Planika Sp. z o.o. www.planikafires.com IG0302#00 25.06.2021...
DIE KENNTNISNAHME DER MONTAGEANLEITUNG UND DEREN AUFBEWAHRUNG SIND PFLICHT INHALTSVERZEICHNIS EINFÜHRUNG ................................3 SICHERHEITSHINWEISE ............................. 3 Handhabung zur Nutzung der Gasflasche ......................4 INSTALLATION ................................5 3.1. Verpackungsinhalt............................. 5 3.2. Auspacken und Installation ..........................5 3.3. Installation von Glasscheiben und verstellbaren Füßchen ................6 3.4.

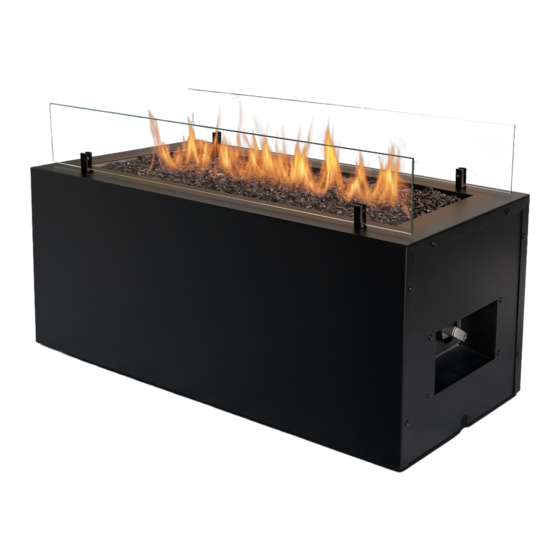

EINFÜHRUNG Rio ist eine dekorative Feuerstelle mit Brennstoffeffekt und ausschließlich zur Nutzung im Außenbereich bestimmt. Vor der Installation und ersten Inbetriebnahme von Rio ist es obligatorisch sich mit diesem Handbuch vertraut zu machen. Die vorliegende Montageanleitung soll für die ganze Verwendungsdauer aufbewahrt werden. ACHTUNG! Das Gerät muss von einem für Gasheizung und Elektrizität zertifizierten und qualifizierten Spezialist installiert werden, der über alle nach dem lokalen Recht erforderliche Qualifikationen verfügt.
Rio in Betrieb vor Regen schützen. Bei längerer Nichtverwendung ist es empfohlen, Rio in einem Innenraum aufzubewahren. Die übrigen Elemente von Rio sind aus rostfreien Materialien hergestellt. Rio darf nur unter Aufsicht betrieben werden. Rio muss an einem Ort installiert werden, der für Kinder, unbefugte Personen oder Tiere unzugänglich ist, damit der direkte Kontakt mit den Flammen oder heißem Teilen der Feuerstelle unmöglich ist.
3.3. Installation von Glasscheiben und verstellbaren Füßchen Vor der Verpackung der Glasscheiben ist erst die Schaumfolie sorgfältig zu entfernen Von den Glasscheiben alle Verunreinigungen entfernen (insbesondere Fingerabdrücke). Beschmutzungen oder Fingerabdrücke können Einbrennungen verursachen. Die Glasscheiben und verstellbaren Füßchen in entsprechende Schlitze am Gerät montieren (wie unten gezeigt) ...
3.5. Installation des Gasanschlusses ACHTUNG!!! Die Montage und Wartung müssen verpflichtend von qualifizierten und berechtigten Personen wie geschulte Monteure oder Mitarbeiter der spezialisierten Unternehmen durchgeführt werden. Bevor Sie mit dem Anschluss an die Gasflasche anfangen, sollen Sie alle Aktivitäten für die ordnungsgemäße Installation des Rio durchgeführt haben.
Seite 8
Anschluss der Gasflasche Schneidringverschraubung Schnellkupplung Rio ausschalten – die OFF-Stellung. Hauptbrenner und Zündflamme müssen gelöscht sein. 2.Das Flaschenventil zur OFF-Stellung drehen (im 2.Den Umschalter zur OFF-Stellung -drehen. Uhrzeigersinn). 3.Den Druckminderer (oder die Überwurfmutter) 3.Setzen Sie den „schnellverbundenen” Druckminderer NIEMALS beim offenen Flaschenventil trennen. aufs Gasventil fest und drücken Sie ihn nach unten.
Seite 9
Abklemmen der Gasflasche Schneidringverschraubung Schnellkupplung 1. Rio ausschalten – die OFF-Stellung. Hauptbrenner und Zündflamme müssen gelöscht sein. 2.Das Flaschenventil zur OFF-Stellung drehen (im 2.Den Umschalter zur OFF-Stellung -drehen. Uhrzeigersinn). 3.Den Druckminderer (oder die Überwurfmutter) 3.Setzen Sie den „schnellverbundenen” NIEMALS beim offenen Flaschenventil trennen. Druckminderer aufs Gasventil fest und drücken Sie 4.TRENNEN Sie den Druckminderer (oder die ihn nach unten.
3.5.3. Austausch der Druckminderers 1. Immer Druckminderer zwischen der Gasflasche und der Feuerstelle verwenden. Der Austausch vom Druckminderer muss jedes fünfte Jahr stattfinden. Die zugelassenen Druckhöhen: 30mbar, 37mbar (empfohlen), 50mbar. Nur Druckregler nach der EU-Norm EN16129 verwenden. 2. Rio ausschalten – OFF-Stellung Hauptbrenner und Zündflamme müssen ausgeschaltet sein. 3.
4. BEDIENUNGSANLEITUNG 4.1. Allgemeine Informationen Der manuelle Kamin Rio verfügt über ein Regelventil mit eingebauter Zündung für den Hauptbrenner (ohne Zünd- bzw. Pilotflamme). Die Flammenhöhe des Hauptbrenners kann durch Drehen des Knopfes entsprechend reguliert werden. Neben dem Drehknopf befindet sich ein optionaler Zündknopf (betrieben mit einer AAA-Batterie). Das Bedienfeld befindet sich auf einer der kürzeren Seite des Kaminsockels: Abbildung 5 - Drehknopf 4.2 Inbetriebnahme des Gerätes...
Während Sie den Drehknopf weiterhin gedrückt halten, drücken den Zündknopf (3), um die Feuerstelle einzuschalten. Abbildung 8 – Zündung Der Hauptbrenner zündet auf niedrigsten Flammenstufe. Wenn die Flamme nicht erscheint, wiederholen Sie diesen Vorgang 2-3 Mal. Dies ist insbesondere dann erforderlich, wenn Sie eine neue LPG-Gasflasche getauscht und bereits angeschlossen haben.
4.5 Batterietausch Bei falsch eingesetzten Batterie kann das elektronische Zündgerät irreparabel beschädigt werden. Tauschen Sie die Batterie nur, wenn das Gerät vollständig ausgeschaltet ist. Die Batterie wird in den Behälter gelegt, der sich auf dem Bedienfeld neben dem Flammenregulierungsknopf befindet. The battery is placed in the container located on the control pane next to the flame regulation knob ...
6. WARTUNG UND INSTANDHALTUNG 6.1. Überprüfung und Reinigung Bei der Sichtüberprüfung alle Teile, wenn notwendig, reinigen: Bei dem Hauptbrenner sollten alle zerbröckelten Steine und Rußrückstände entfernt werden. Bei der Zündflamme und dem Thermoelement sollten Rußrückstände entfernt werden. Bei Beschädigungen setzen Sie sich mit dem Händler in Verbindung ...
Löcher des Brenners blockiert. Es wird Brenner ausbauen und die Löscher rauchende Flamme Gas-Luft-Gemisch erzeugt. reinigen. 8. KONTAKTDATEN DES HERSTELLERS Hersteller: Planika Sp. z o.o. Adresse: Bydgoskich Przemysłowców 10 Telefonnummer: + 48 52 364 11 60 TECHNISCHE DATEN Gaskategorie I3B/P...
Seite 16
VERKÄUFER Name: Adresse: Tel/Fax: Verkaufsdatum: Siegel und Unterschrift des Verkäufers KÄUFER Name: Adresse: Tel/Fax: Kaufdatum: Das Gerät muss von einem zertifizierten und qualifizierten Spezialist installiert werden, der über alle nach dem lokalen Recht erforderliche Qualifikationen verfügt. Außerdem soll das Gerät gemäß der in der Bedienungs- und Montageanleitung enthaltenen Anweisungen installiert werden.
