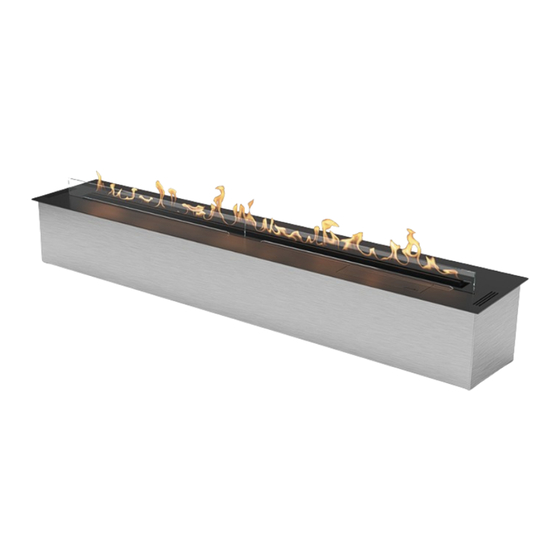

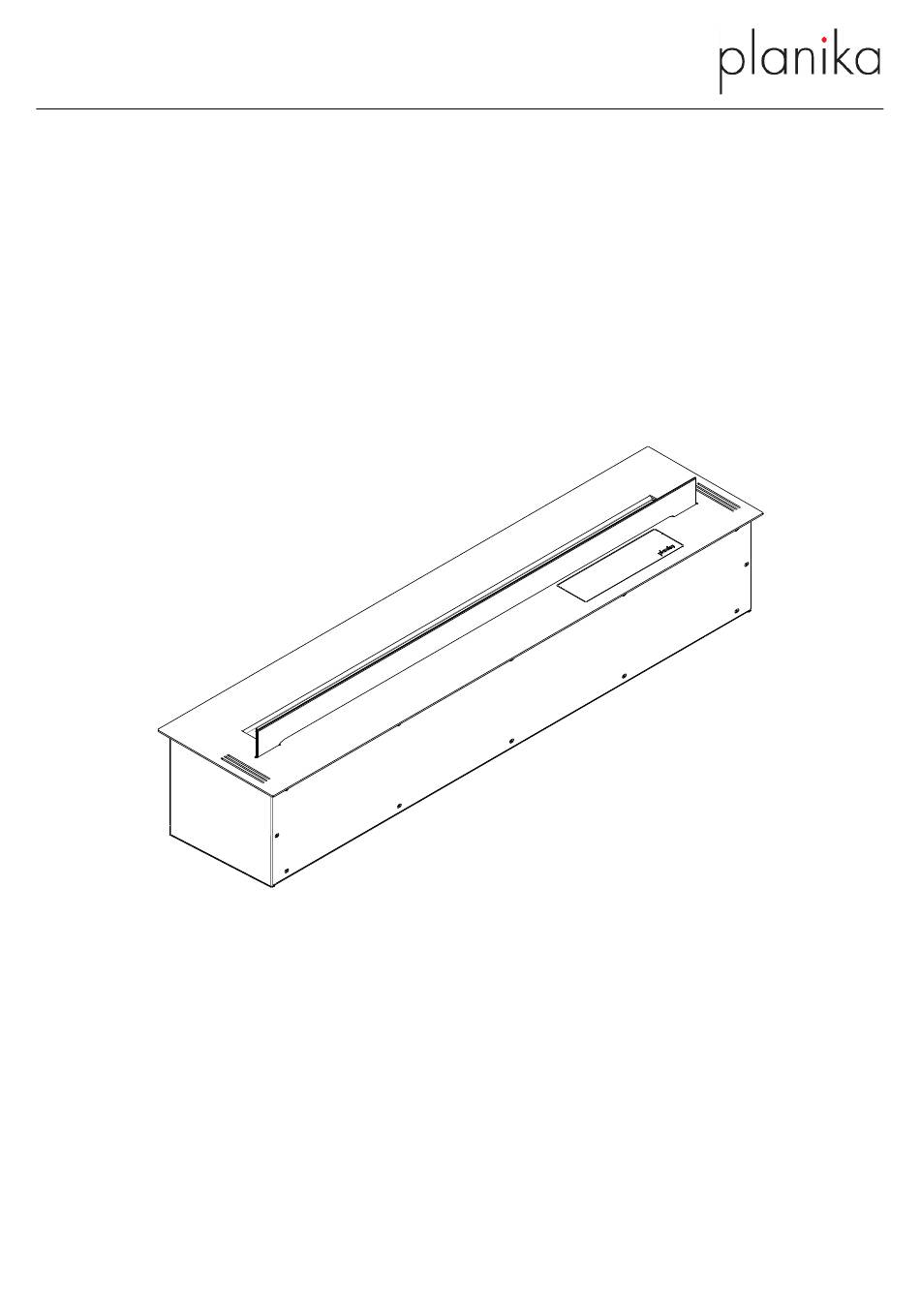

FLA4 / FLA4+
EN Installation manual / DE Montageanleitung / ES Manual de montaje /
FR Notice de montage / IT Istruzioni di montaggio / PL Instrukcja montażu /
RU инструкция по монтажу
WARNING / WARNUNG / ADVERTENCIA / AVERTISSEMENT / ATTENZIONE / OSTRZEŻENIE / ВНИМАНИЕ
EN This manual only applies to the installation and operation of FLA4 / FLA4+ burner only. The installation of the fireplace in Forma firebox, Frame with Glass Screens is included in the other
manual.
DE Diese Anleitung gilt nur für die Installation und den Betrieb des FLA4 / FLA4+ Brenners. Die Installation des Kamins in Forma Feuerraum, Frame with Glass Screens ist in der anderen Anleitung
enthalten.
ES Este manual sólo se aplica a la instalación y funcionamiento del quemador FLA4 / FLA4+. La instalación de la chimenea en Forma firebox, Frame with Glass Screens se incluye en el otro
manual.
FR Ce manuel s'applique uniquement à l'installation et au fonctionnement du brûleur FLA4 / FLA4+. L'installation de la cheminée dans le foyer Forma, Frame with Glass Screens est incluse dans
l'autre manuel.
IT Questo manuale si applica solo all'installazione e al funzionamento del bruciatore FLA4 / FLA4+. L'installazione del caminetto nel focolare Forma, Frame with Glass Screen sè inclusa nell'altro
manuale.
PL Niniejsza instrukcja dotyczy wyłącznie instalacji i obsługi kominka FLA4 / FLA4+. Instalacja kominka w obudowie Forma, Frame with Glass Screens zawarta jest w innej instrukcji.
RU Данное руководство относится только к установке и эксплуатации только горелки FLA4 / FLA4+. Установка камина в топку Forma, Frame with Glass Screens включена в другое
руководство.
Copyright Planika Sp. z o.o.
www.planika.com
I1537#01
06.12.2023
