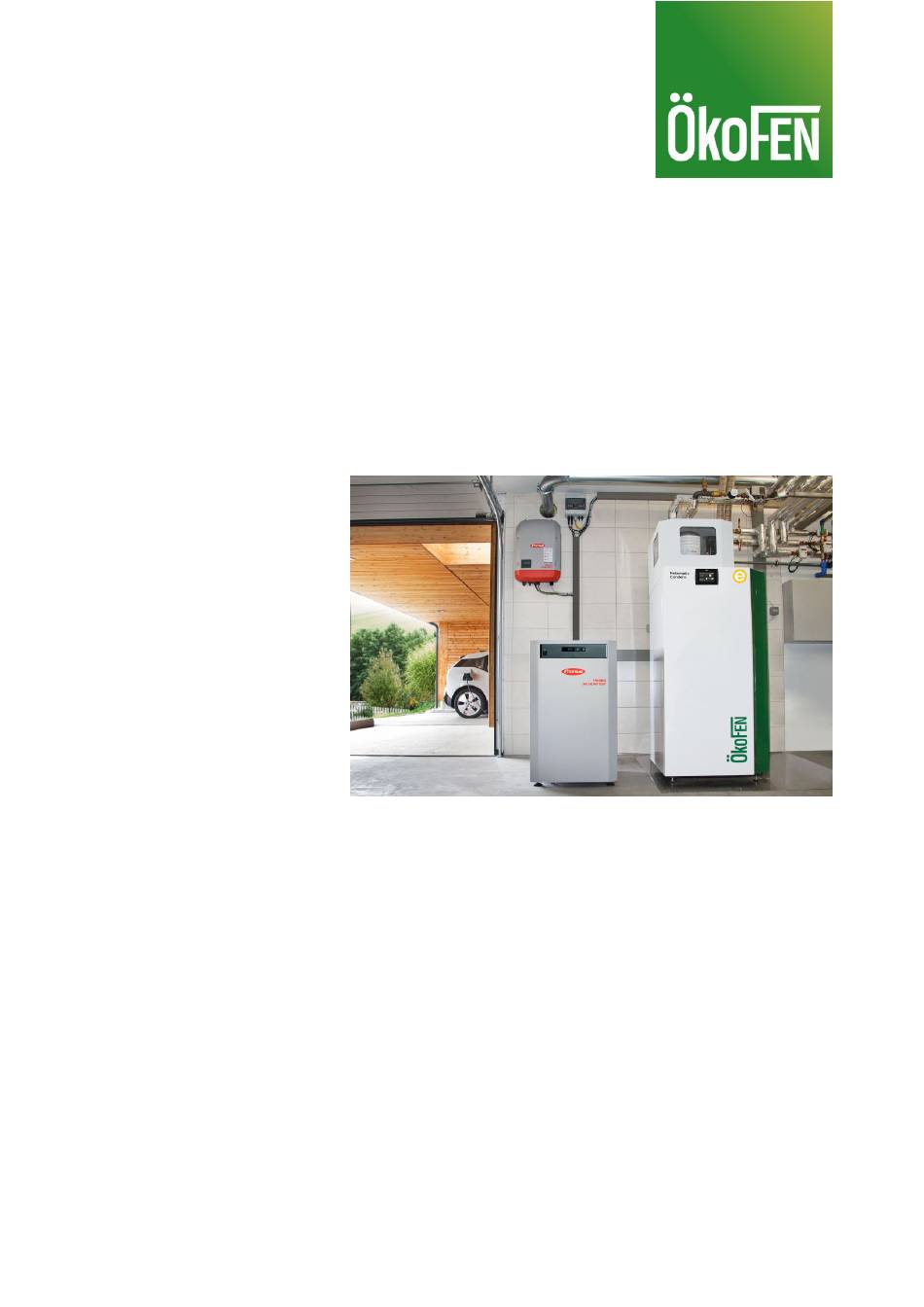

Planungsmappe
für das Fachhandwerk
Condens_e
DEUTSCH - ORIGINALANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Okofen PELLEMATIC Condens e

Inhaltszusammenfassung für Okofen PELLEMATIC Condens e

  • Seite 1 Planungsmappe für das Fachhandwerk Condens_e DEUTSCH - ORIGINALANLEITUNG...
  • Seite 2 Titel: © Planungsmappe PELLEMATIC Condens_e Artikelnummer: 17347 DE 1.0 Version gültig ab: 01/2021 Freigabe: Christian Wohlinger Hersteller ÖkoFEN Forschungs- & EntwicklungsgesmbH A-4133 Niederkappel, Gewerbepark 1 Tel.: +43 (0) 72 86 / 74 50 Fax.: +43 (0) 72 86 / 74 50 – 210 E-Mail: oekofen@pelletsheizung.at ©...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Pellets — ein Brennstoff mit hoher Qualität 2 Voraussetzungen & Anmerkungen für die Bedingungen Nachrüstung Stirlingmotor Spezielle Planungshinweise 2.2.1 Einbringungshinweise Allgemeine gültige Voraussetzungen und Anmerkungen Zusatzanforderungen für den Autarkiebetrieb Autarkiebetrieb Notstrombetrieb und Notstromumschaltung Szenarien für einen autarken Betrieb mit Wärmesenke 3 Elektrischer Anschluss Elektroinstallation Kabelspezifikation...

  • Seite 4: Pellets - Ein Brennstoff Mit Hoher Qualität

    1 Pellets — ein Brennstoff mit hoher Qualität Pellets — ein Brennstoff mit hoher Qualität Pellets bestehen aus dem Rohstoff Holz. Sie werden aus Säge- und Hobelspänen, den Nebenprodukten der Sägeindustrie erzeugt. Aufgrund ihres hohen Energiegehaltes und ihrer Form sind Pellets leicht zu transportieren und für den vollautomatischen Heizbetrieb hervorragend geeignet.

  • Seite 5: Voraussetzungen & Anmerkungen Für Die

    2 Voraussetzungen & Anmerkungen für die Voraussetzungen & Anmerkungen für die Für den Einbau der Pellematic Condens_e ist eine Mindestraumhöhe von 2.150 • mm notwendig. Diese Höhe wird u.a. für das Herausheben/Herausschwenken des Stirlingmotors im Wartungsfall benötigt. Es ist zu berücksichtigen, dass diese Höhe auch im unmittelbaren Umkreis der Anlage noch verfügbar sein muss, da der Stirlingmotor für die optimale Zugäng- lichkeit von oben zum Flammrohr, Anströmeinheit, Kesselwärmetauscher etc.

  • Seite 6: Spezielle Planungshinweise

    2 Voraussetzungen & Anmerkungen für die Spezielle Planungshinweise 2.2.1 Einbringungshinweise Vor der Einbringung prüfen Sie die Maße aller Türöffnungen, ob Sie den Kessel ord- nungsgemäß einbringen oder aufstellen können. Erforderliche Mindestabstände Pellematic Condens_e 10 – 16 kW 660 mm Für ein sachgerechtes wirtschaftliches Betreiben und Warten der Heizungsanlage müssen Sie bei der Aufstellung des Kessels die unten angeführten Mindestabstände zu den umliegenden Bauteilen einhalten.

  • Seite 7: Allgemeine Gültige Voraussetzungen Und Anmerkungen

    2 Voraussetzungen & Anmerkungen für die Allgemeine gültige Voraussetzungen und Anmerkungen ACHTUNG Eine Einspeiseelektronik / Netzüberwachung ist bauseits vorzusehen (z.B. Compact CDMRE-100, enwitec-Box). • Generell eignet sich die Pellematic Condens_e für einen Einsatz bei einer Gebäu- deheizlast von 10 bis 16 kW. Dieser Leistungsbereich ist für den Einsatz sinnvoll, da hier auch in der Über- gangszeit bzw.
  • Seite 8 Zusätzlich kann auch im Störungsfall eine Online-Fernwartung bzw. Ferndiagnose durchgeführt werden. Erkenntnisse und Erfahrungsberichte aus diesen Aufzeichnungen können durch ÖkoFEN u.a. auf der Projektwebsite www.okofen-e.com der Öffentlichkeit zugänglich gemacht werden. Beim Condens_e handelt es sich um eine Strom erzeugende Pelletsheizung, d.h.

  • Seite 9: Zusatzanforderungen Für Den Autarkiebetrieb

    2 Voraussetzungen & Anmerkungen für die Zusatzanforderungen für den Autarkiebetrieb • Soll ein Autarkiebetrieb umgesetzt werden oder ist ein derartiges in Zukunft geplant, dann muss unbedingt ein Mindestpuffervolumen von 1.000 Liter in das Gesamtkonzept eingeplant werden. Für die Nutzung der gesamten myEnergy 365 Funktionalität muss ein Fronius •...

  • Seite 10: Notstrombetrieb Und Notstromumschaltung

    2 Voraussetzungen & Anmerkungen für die Notstrombetrieb und Notstromumschaltung Für die Nutzung der Notstromfunktion ist eine Notstrom-/Netzumschaltung • durch ein konzessioniertes Elektrounternehmen nach Vorgabe des zuständigen EVUs zu installieren (zusätzliche Komponenten im Schaltschrank oder zusätzli- che, externe Box z.B. Netzumschaltbox von Fa. enwitec). Für die Funktionsfähigkeit der stromerzeugenden Pelletheizung während eines •...
  • Seite 11 2 Voraussetzungen & Anmerkungen für die Szenario 2: kalter Wintertag (hoher Heizwärmebedarf) bei kompletter Bewölkung (kein PV-Ertrag): Heizbedarf: ≥ 8 kW Elektrische Energie aus PV-Anlage: 0 kWh Stromverbrauch Gebäude: 10 kWh / d Pufferspeicher: 1.000 Liter Überbrückungsdauer ohne Wärmesenke bei mehrere Tage anfänglichem Batteriespeicher-Ladestand von 75%:...

  • Seite 12: Elektrischer Anschluss

    3 Elektrischer Anschluss Elektrischer Anschluss Elektroinstallation Die Installation einer Eigenstromerzeugungsanlage birgt einige Besonderheiten im Vergleich zu einer normalen Heizung. Der Stirlinggenerator verfügt über einen eige- nen Schaltschrank, welcher auch separat an die Hausverteilung angeschlossen werden muss. Im Schaltschrank integriert befindet sich neben der Regeleinheit des Stirlingmotors ein Modul zum Anlagenschutz.
  • Seite 13 3 Elektrischer Anschluss Klassische Ferrariszähler saldieren prinzipbedingt, haben allerdings oft keine Rück- laufsperre. Elektronische Zähler (Smart Meter) können prinzipiell beide Verfahren zählen, es sollte daher darauf geachtet werden, dass der Zähler saldiert. Ein geeichter Erzeugungszähler Z2 muss dann eingesetzt werden, wenn die lokalen Fördervorschriften dies erforderlich machen.

  • Seite 14: Kabelspezifikation

    3 Elektrischer Anschluss Kabelspezifikation ACHTUNG Bei den angegebenen Spezifikationen handelt es sich lediglich um Empfehlungen der Firma ÖkoFEN. Je nach Gegebenheiten ist die Verwendung anderer Kabeltypen möglich. Planungsmappe...
  • Seite 15 3 Elektrischer Anschluss Eine Notstromumschaltung hat nach den Vorgaben des örtlichen EVU´s zu erfolgen! Kabeltype Verwendung Kabeltype Verwendung H05VV-F 5G2,5 Hausanschluss H05VVC4V-K4G0,75 BUS-Verbindung ÖkoFEN Heizkreis- regler zu Kesselsteue- rung H05VVC4V-K4G0,75 Modbus RTU H05VV-F 3G1,5 Spannungsversor- gung ÖkoFEN Heiz- kreisregler zu Kessel- steuerung PV1-F 1x6 Anschluss Photovol-...

  • Seite 16: Hydraulischer Anschluss

    4 Hydraulischer Anschluss Hydraulischer Anschluss Die hydraulischen Anschlüsse befinden sich an der Kesselseite rechts. GEFAHR Explosionsgefahr Sie dürfen den Pelletskessel nur anschließen, wenn ein autorisierter Installateur die hydraulische Anlage vollständig mit allen Sicherheitseinrichtungen ausgeführt hat. ACHTUNG Wasserschaden, Schäden amPelletskessel Der hydraulische Anschluss des Pelletskessels darf ausschließlich ein autorisierter Installateur durchführen.
  • Seite 17 4 Hydraulischer Anschluss Rücklauf Vorlauf Entleerungsanschluss Beispielschema: Die bauseitig geplante Hydraulik ist für jedes Bauvorhaben im Vorfeld mit ÖkoFEN abzustimmen. Planungsmappe...

  • Seite 18: Thermische Ablaufsicherung

    4 Hydraulischer Anschluss Thermische Ablaufsicherung ACHTUNG Die thermische Ablaufsicherung verbindet beim Ansprechen das Heizungswasser mit dem Trinkwasser. Je nach eingesetztem Heizungswasser (EN1717) muss daher ein Systemtrenner der Kategorie CA oder BA (EN 14367) verwendet werden. Empfehlungen ÖkoFEN: https://www.oekofen.com/de-at/produktempfehlungen/ Funktionsprinzip: Die thermische Ablaufsicherung schützt den Kessel vor Übertemperatur. Beim Erreichen der Einstelltemperatur von 100°...
  • Seite 19 4 Hydraulischer Anschluss Empfehlungen ÖkoFEN: Fabrikat Caleffi Serie 573 für Heizungswasser der Kategorie 3 (Heizungswasser ohne Zusätze oder Zusätze mit einem LD50-Wert größer als 200mg/kg) Fabrikat Caleffi Serie 574 für Heizungswasser der Kategorie 4 (Heizungswasser mit Zusätzen mit einem LD50-Wert kleiner als 200mg/kg) Planungsmappe...

  • Seite 20: Zusatzfunktionen Myenergy365

    5 Zusatzfunktionen myEnergy365 Zusatzfunktionen myEnergy365 Smart PV Spannungsversorgung Anschluss Stromwandler Ethernet Anschluss Smart PV ermöglicht die Optimierung des Strom-Eigenverbrauchs durch die stufen- lose Ansteuerung von Heizstäben. Smart PV berücksichtigt verschiedene Stromerzeuger (auch parallel) wie Photovol- taikanlagen und den Stromerzeuger einer Heizanlage (Stirlingmotor). Die Hauptfunktion des Gerätes besteht darin, die aktuell überschüssige Energie zu erfassen und damit einen stufenlos ansteuerbaren Verbraucher mit genau dieser Energiemenge anzusteuern...
  • Seite 21 5 Zusatzfunktionen myEnergy365 Planungsmappe...

  • Seite 22: Elektrischer Anschluss

    5 Zusatzfunktionen myEnergy365 Elektrischer Anschluss Smart Meter Fronius Smart Meter Bei Einsatz eines Fronius Wechselrichters mit integriertem Datenlogger. Smart PV Meter Wenn kein Fronius Wechselrichter oder Datenlogger im Einsatz, bietet dieser Smart Meter die Möglichkeit, die Smart PV Funktion zu nutzen. Planungsmappe...

  • Seite 23: Power2Heat

    5 Zusatzfunktionen myEnergy365 Power2heat Steht genug Strom aus der PV-Anlage zur Verfügung ermöglicht diese Funktion die Beheizung des Warmwassers durch Solarstrom. Power2plug Sind die Energiespeicher im Gebäude geladen, kann darüberhinaus vorhandener PV- Strom auch zur Versorgung von Elektrofahrzeugen und anderen Stromverbrauchern verwendet werden.

  • Seite 24: Myenergy365 Batteriesystem

    5 Zusatzfunktionen myEnergy365 Ein: Power2plug Modus aktiv • Aus: Power2plug Modus inaktiv • Maximalwert, welcher ins Netz geliefert wird, bevor power2plug deaktiviert wird. Maximalwert, welcher ins Netz geliefert wird, bevor power2plug deaktiviert wird. Dauer für die Mindestlaufzeit von power2plug. Beachten Sie: Das Unterbrechen von Ladevorgängen von Elektroautos muss mit den Herstellern geklärt werden.

  • Seite 25: Inselsystem (Welche Komponenten Passen Für Das System?)

    5 Zusatzfunktionen myEnergy365 Zusätzliche Infos auch unter: https://www.fronius.com/de/solarenergie/produkte/ alle-produkte/speicher/kompatible-batterien#anc_battery Inselsystem (welche Komponenten passen für das System?) Umsetzung Einzelsystem ist ein stabiles Inselnetz mit 50 Hz (+/- 0,5 Hz, auch bei Lastwechsel) für den Betrieb des Stirlingmotors erforderlich. Kompatibles Inselsystem: 3x Victron Multiplus 48/5000 (je Phase 1 Multiplus) •...

  • Seite 26: Planungsunterstützung

    6 Planungsunterstützung Planungsunterstützung Im ÖkoFEN-Downloadbereich steht als Planungsunterstützung ein einfaches Tool zur Verfügung, welches zur Abschätzung des Autarkiegrades bei Umsetzung des Gesamtpakets myEnergy365 dienen soll. Hier geht es um eine grobe Abschätzung der Erträge aus PV-Anlage, Stirlingmotor sowie der Zwischenspeicherung der elektrischen Energie im Batteriespeicher. Diese Erträge werden dem Stromverbrauch des Hauses gegenübergestellt.
  • Seite 27 6 Planungsunterstützung GRÜN: angenommene Anteile, wieviel des erzeugten Stroms vor Ort selbst ver- • braucht werden kann. Die Werte können je nach den örtlichen Gegebenheiten angepasst werden. Hinweis: Die Anteile des selbst verbrauchten Stroms sind stark abhängig von der Größe der PV-Anlage, der Größe des Batteriespeichers, vom Stromverbrauch und vom Verhältnis dieser Parameter zueinander.

  • Seite 28: Qr-Code Zu Erklärvideo

    Zur Erklärung des Funktionsprinzips des Konzepts myEnergy365 und um das Zusam- menspiel der einzelnen Komponenten wie Pelletskessel mit integriertem Stirlingmotor, PV-Anlage und Batteriespeicher zu veranschaulichen, wurde ein Erklärvideo erstellt. Durch Scannen des nachfolgenden QR-Codes gelangen Sie zum Erklärvideo. http://www.okofen-e.com/de/faqs/ Planungsmappe...

  • Seite 29: Technische Daten

    8 Technische Daten Technische Daten Angaben lt. EU Verordnungen 2015/1187 und 2015/1189 Typenbezeichnung Pellematic Condens ÖkoFEN Forschungs- und Entwicklungs GmbH, Hersteller und Kontaktdaten Gewerbepark 1, 4133 Niederkappel, Austria Anheizmodus Automatisch Brennwertkessel Festbrennstoffkessel mit Kraft-Wärme-Kopplung nein Kombiheizgerät nein Energieeffizienzklasse Energieeffizienzindex (EEI) Raumheizungsjahresnutzungsgrad im Betriebszustand η...
  • Seite 30 8 Technische Daten Typenbezeichnung Pellematic Condens Raumheizungs-Jahres-Emissionen < 40 PM [mg/m < 20 OGC [mg/m < 500 CO [mg/m < 200 NOx [mg/m Hilfsstromverbrauch Hilfsstromverbrauch bei Nennwärmeleistung el 23,7 29,7 35,6 41,6 47,5 Hilfsstromverbrauch bei 30 % der 14,9 Nennwärmeleistung el Hilfsstromverbrauch im Bereitschaftszustand P Wasserseite Reinigungsanschluss [Zoll]...
  • Seite 31 8 Technische Daten Typenbezeichnung Pellematic Condens Abgasseite Verfügbarer Förderdruck des Gebläses [mBar] 0,05 Flammraumtemperatur [°C] 400 - 870 Anschluss Verbindungsstück (am Kessel) [mm] 132 (innen) Abgastemperatur AGT Nennleistung 40 - 80 Brennwertbetrieb [°C] Abgastemperatur AGT Nennleistung 60 - 90 Heizwertbetrieb [°C] Abgastemperatur AGT Teillast Brennwertbetrieb 40 - 80 [°C]...
  • Seite 32 8 Technische Daten Typenbezeichnung Pellematic Condens Gewichte Kesselgewicht mit Verkleidung, ZWB und Brenner [kg] Ascheinhalt Aschebox [kg] Pelletsinhalt Zwischenbehälter [kg] Elektrische Anlage Anschlusswert 230 VAC, 50Hz, 16A Hauptantrieb [W] Standbyleistung [W] Raumaustragungsantrieb [W] 250 / 370 Abgasgebläse [W] 9 — 120W Elektrische Zündung –...

  • Seite 33: Notizen

    9 Notizen Notizen Planungsmappe...
