- Seite 1 Zusatzanleitung PELLEMATIC PE(K) © 10 - 32 B Behälteranlage DEUTSCH - ORIGINALANLEITUNG PE 512_DE...
- Seite 2 Titel: © Zusatzanleitung Pellematic PE(K) 10 - 32 B Artikelnummer: PE 512DE 2.0 Version gültig ab: 11/2020 Freigabe: Christian Wohlinger Hersteller ÖkoFEN Forschungs- & EntwicklungsgesmbH A-4133 Niederkappel, Gewerbepark 1 Tel.: +43 (0) 72 86 / 74 50 Fax.: +43 (0) 72 86 / 74 50 – 210 E-Mail: oekofen@pelletsheizung.at ©...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sehr geehrter Kunde! 2 Bestimmungsgemäße Verwendung 3 Aufbau der Sicherheitshinweise 4 Voraussetzungen zur Aufstellung eines Pelletskessels Abgasanlage 5 Der Behälterkessel 6 Einbau und Anschluss Pellematic Behälterkessel Einbringungshinweise 6.1.1 Demontage der Verkleidung 6.1.2 Hydraulischer Anschluss 6.1.3 Kabelführung 6.1.4 Störungsmeldung Behälteranlage 6.1.5 Technische Daten... -
Seite 4: Sehr Geehrter Kunde
1 Sehr geehrter Kunde! Sehr geehrter Kunde! Herzlichen Dank für Ihr Vertrauen. Mit diesem Qualitätsprodukt aus dem Hause ÖkoFEN erhalten Sie ein innovatives Produkt mit modernster Technik. ÖkoFEN ist der Spezialist für Pelletsheizungen und steht für modernes, effizientes Heizen mit umwelt- freundlicher und erneuerbarer Energie aus Holzpellets. -
Seite 5: Bestimmungsgemäße Verwendung
2 Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die Pelletsheizungsanlage ist für die Erwärmung von Heizungs- und Trinkwasser in Ein- oder Mehrfamilienhäusern oder Objektbauten konzipiert. Eine anderweitige Ver- wendung der Pelletsheizungsanlage ist nicht erlaubt. Vernünftigerweise vorherseh- bare Fehlanwendungen der Heizungsanlage sind nicht bekannt. Der Pelletskessel entspricht allen für diesen Gerätetyp relevanten Richtlinien, Verord- nungen und Normen im Rahmen der Konformitätserklärung der CE Kennzeichnung. -
Seite 6: Aufbau Der Sicherheitshinweise
3 Aufbau der Sicherheitshinweise Aufbau der Sicherheitshinweise Die Sicherheitshinweise sind durch Symbole und Signalworte gekennzeichnet Aufbau der Sicherheitshinweise Verletzungsrisiko Folgen der Gefahr Vermeidung der Gefahr GEFAHR „GEFAHR“ warnt vor gefährlichen Situationen, bei denen schwere Verletzungen oder der Tod die Folge sein können. ▶... -
Seite 7: Voraussetzungen Zur Aufstellung Eines Pelletskessels
4 Voraussetzungen zur Aufstellung eines Pelletskessels Voraussetzungen zur Aufstellung eines Pelletskessels Abgasanlage Die Abgasanlage besteht aus Kamin und Abgasrohr. Die Verbindung zwischen Pel- letskessel und Kamin ist das Abgasrohr. Der Kamin führt die entstehenden Abgase vom Pelletskessel ins Freie. 1. Ausführung des Kamins Die Bauart des Kamins ist sehr wichtig. - Seite 8 4 Voraussetzungen zur Aufstellung eines Pelletskessels 3. Kaminzug Der Durchmesser des Kamins muss anhand einer Kaminberechnung gemäß EN 13 384–1 gewählt werden. Die Saugwirkung des Kaminzuges muss bis zum Kaminan- schluss wirken. Die Menge an Abgasen, die der Kamin abführt, begrenzt die maximale Leistung des Pelletskessels.
-
Seite 9: Der Behälterkessel

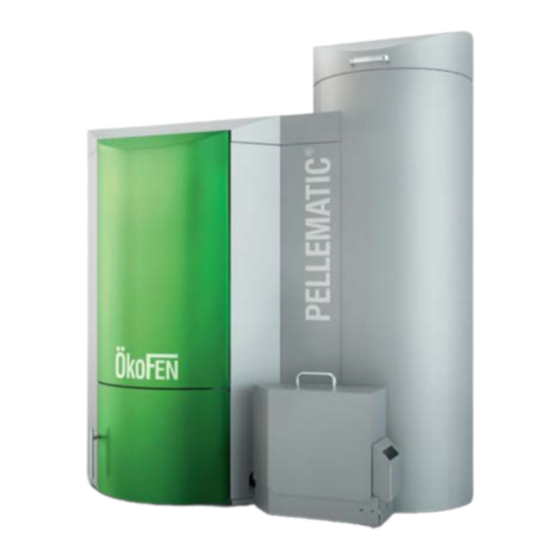

5 Der Behälterkessel Der Behälterkessel Die Pellematic ist mit einer automatischen Reinigungseinrichtung, einer Aschenlade mit Aschekomprimierung und einer integrierten Rücklaufanhebung ausgestattet. Die steckerfertig montierte, programmierbare Steuerung ermöglicht einen vollautomati- schen Betrieb und höchste Effizienz. Optional bietet Ihnen ÖkoFEN mit der automati- schen Ascheaustragung höchste Sauberkeit und Komfort. - Seite 10 5 Der Behälterkessel Die Bestandteile der Pellematic Behälteranlage Kesselkörper Brenner Kesselsteuerung Vorratsbehälter Externe Aschebox Brennwertwärmetauscher (nur bei (optional) PEK10–32 B) Zusatzanleitung...
- Seite 11 5 Der Behälterkessel Brennteller Rückbrandsicherung BSK Flammrohr Verbrennungsluftgebläse Wärmetauscher externe Aschebox (optional) Kesselwasser Brennerschnecke Kesselisolierung Elektrozündung Flammraumdeckel Ascheaustragung (optional) Vorratsbehälter Ascheraum Revisionsdeckel Vorratsbehälter Zusatzanleitung...
-
Seite 12: Einbau Und Anschluss Pellematic Behälterkessel
6 Einbau und Anschluss Pellematic Behälterkessel Einbau und Anschluss Pellematic Behälterkessel Der Zusammenbau und der Anschluss eines Pellematic Behälterkessels ist ausschließ- lich von einem ÖkoFEN Servicetechniker durchzuführen. Einbringungshinweise Vor der Einbringung prüfen Sie die Maße aller Türöffnungen, ob Sie den Kessel ord- nungsgemäß... - Seite 13 6 Einbau und Anschluss Pellematic Behälterkessel Kessel Abmessungen PEK B Kesselgröße PE10B PE12B PE15B PE20B PE25B PE32B B – Breite gesamt 1297 1297 1297 1297 1354 1354 C – Breite Kessel D – Höhe Behälter 1571 1571 1571 1571 1571 1571 T –...
- Seite 14 6 Einbau und Anschluss Pellematic Behälterkessel Erforderliche Mindestabstände Für ein sachgerechtes wirtschaftliches Betreiben und Warten der Heizungsanlage müssen Sie bei der Aufstellung des Kessels die unten angeführten Mindestabstände zu den umliegenden Bauteilen einhalten. Beachten Sie zusätzlich bei der Aufstellung die länderspezifisch gültigen Mindestab- stände zum Abgasrohr.
-
Seite 15: Demontage Der Verkleidung
6 Einbau und Anschluss Pellematic Behälterkessel 6.1.1 Demontage der Verkleidung Zusatzanleitung... -
Seite 16: Hydraulischer Anschluss
6 Einbau und Anschluss Pellematic Behälterkessel 6.1.2 Hydraulischer Anschluss Die hydraulischen Anschlüsse befinden sich an der Kesselsrückseite. GEFAHR Explosionsgefahr Sie dürfen den Pelletskessel nur anschließen, wenn ein autorisierter Installateur die hydraulische Anlage vollständig mit allen Sicherheitseinrichtungen ausgeführt hat. ACHTUNG Wasserschaden, Schäden amPelletskessel Prüfen Sie die hydraulische Anlage vor der Inbetriebnahme auf Dichtheit. - Seite 17 6 Einbau und Anschluss Pellematic Behälterkessel Vorlauf Rücklauf Kalt Thermometeranschluss Entleerungsanschluss ACHTUNG Siehe Zusatzanleitung Pellematic Plus PE (S)K 12–32, Kapitel 8.3. Zusatzanleitung...
-
Seite 18: Kabelführung
6 Einbau und Anschluss Pellematic Behälterkessel 6.1.3 Kabelführung Wiederherstellen der Kabelführung nach der Demontage von Verkleidungs- oder Bauteilen. GEFAHR Stromschlag Stellen Sie sicher das die Heizungsanlage spannungsfrei ist. Um eine sichere Kabelführung zu gewährleisten, beachten Sie nachfolgende Hin- weise: Kabel dürfen nicht: über bewegte Teile, •... - Seite 19 6 Einbau und Anschluss Pellematic Behälterkessel 6.1.3.1 Steckerbezeichnung auf der Kesselsteuerung Die Beschriftung der Stecker muss mit der Steckplatzbezeichnung übereinstimmen. Bezeichnung Nummer Stromspannung Name des Fühlers, Motors oder Pumpe 1 GND 2 3 24 Volt Anschluss des Bedienteils (BUS) 1 GND 2 3 24 Volt Anschluss Heizkreisregelung (BUS) 24 Volt...
- Seite 20 6 Einbau und Anschluss Pellematic Behälterkessel Bezeichnung Nummer Stromspannung Name des Fühlers, Motors oder Pumpe PE L N 230 Volt Spannungsversorgung Kesselsteuerung 56 PE 55 230 Volt Saugturbine ZUEND N PE 22 230 Volt Glühstab 52 PE 51 230 Volt Ascheaustragungsmotor (optional) RES 2 54 PE 53...
- Seite 21 6 Einbau und Anschluss Pellematic Behälterkessel Kabelführung — Feuerungsautomat Zusatzanleitung...
- Seite 22 6 Einbau und Anschluss Pellematic Behälterkessel Zusatzanleitung...
-
Seite 23: Störungsmeldung Behälteranlage
6 Einbau und Anschluss Pellematic Behälterkessel 6.1.4 Störungsmeldung Behälteranlage Table 6.1 Rührwerkmotor RES1 Anzeige: Motorsteuerung RES1 - C 26.12.11 10:35 Beschreibung: Fehler am Rührwerkmotor Ursache und Behebung: Motor ausgesteckt à Motor einstecken, Kabelverbindung prüfen Motor defekt à Motor tauschen Motor steckt fest à Rührwerk kontrollieren (Revisionsdeckel Vorratsbehälter) keine Pellets à... - Seite 24 6 Einbau und Anschluss Pellematic Behälterkessel Typenbezeichnung Pellematic PE B PE B PE B PE B PE B PE B Brennstoff Pellets aus reinem Holz nach EN 17225–2, Klasse A1 Heizwert [kWh/kg] ≥ 4,6 ≥ 600 Schüttdichte [kg/m ≤ 10 Wassergehalt [Gew.%] Ascheanteil [Gew.%] ≤...
- Seite 25 6 Einbau und Anschluss Pellematic Behälterkessel Typenbezeichnung Pellematic PE B PE B PE B PE B PE B PE B Wasserseite Wasserinhalt [l] VL/RL Anschluss Ø [Zoll] VL/RL Anschluss Ø [DN] Wasserseitiger Widerstand des Kessels bei 54,7 95,2 10K [mbar] Wasserseitiger Widerstand des Kessels bei 14,0 24,2...
- Seite 26 6 Einbau und Anschluss Pellematic Behälterkessel Typenbezeichnung Pellematic PE B PE B PE B PE B PE B PE B Gewichte Transportgewicht verpackt auf der Palette mit Holzrahmen [kg] Kesselgewicht mit Verkleidung, ZWB und Brenner [kg] Kesselgewicht ohne Verkleidung, ZWB und Brenner [kg] Ascheladevolumen [kg] Ascheinhalt Aschebox [kg]...
-
Seite 27: Umbau Zur Pellets Sauganlage
7 Umbau zur Pellets Sauganlage Umbau zur Pellets Sauganlage Die Behälteranlage kann zur Pellets Sauganlage umgerüstet werden. Dafür benötigen Sie den dazugehörigen Umrüstsatz mit der Artikelnummer PE510 Die Kabel AK und RES1 entfernen und z.B. in der Lade der Kesseltür als Reserve auf- heben. - Seite 28 7 Umbau zur Pellets Sauganlage * Dichtung auf erforderliche Länge kürzen! 8) Demontage Verkleidung siehe Kapitel 6.1.1 Demontage der Verkleidung Zusatzanleitung...
- Seite 29 7 Umbau zur Pellets Sauganlage Kabelführung Feuerungsautomat Zusatzanleitung...
- Seite 30 7 Umbau zur Pellets Sauganlage Kabelführung CMP Zusatzanleitung...
- Seite 31 7 Umbau zur Pellets Sauganlage Zusatzanleitung...
-
Seite 32: Pellets Saugsystem
7 Umbau zur Pellets Sauganlage Pellets Saugsystem Bestandteile des Pellets Saugsystems Pellets-Saug- Leitung von der Raumentnahmeschnecke oder dem Gewebe- leitung tank zum Zwischenbehälter. Pellets-Rück- Leitung von der Saugturbine zur Raumentnahmeschnecke luftleitung oder Gewebetank. Saugturbine ist seitlich vom Zwischenbehälter hinter der Brennerverklei- dung der Pellematic. -
Seite 33: Montage Des Vakuumsystems
7 Umbau zur Pellets Sauganlage 7.1.1 Montage des Vakuumsystems Die Pellets- und Luftleitung bestehen aus einem flexiblen Spiralschlauch aus Kunst- stoff. Eine in den Spiralschlauch eingearbeitete Kupferlitze verhindert die statische Aufladung des Spiralschlauchs. Um Schäden am Spiralschlauch zu vermeiden, müssen Sie folgende Montagerichtli- nien einhalten: Biegeradius Machen Sie so wenig Kurven wie möglich! Der Biegera-... - Seite 34 7 Umbau zur Pellets Sauganlage Montagevorgang - Verwenden Sie für die Montage die ÖkoFEN Befestigungsschel- len und Tragschellen. * Beachten Sie die vorgegebenen Abstände! 1 Schlauch 2 Schelle 3 Tragschale Beachten Sie: Anprallschutz durch Verwirbe- lung der Pellets. Zusatzanleitung...
-
Seite 35: Schutzkappe Kugelhahn Entfernen
7 Umbau zur Pellets Sauganlage Anschluss der Pellets- und Luftleitung an die Saugturbine Schutzkappe Kugelhahn entfernen Vor der Inbetriebnahme muss die Schutzkappe am Kugelhahn entfernt werden. Zusatzanleitung...
