Utilisation
Mise en marche :
Démarrer l'appareil au moyen du bouton On/Off. Pour cela, maintenir la touche enfoncée
jusqu'à entendre un bip et que l'affichage apparaisse à l'écran.
Test autonome :
Le câble fourni permet un test autonome. Pour cela, raccorder le câble RJ45 à la prise
RJ45 de l'émetteur, ainsi qu'à la fiche RJ45 du récepteur. Allumer ensuite l'appareil et

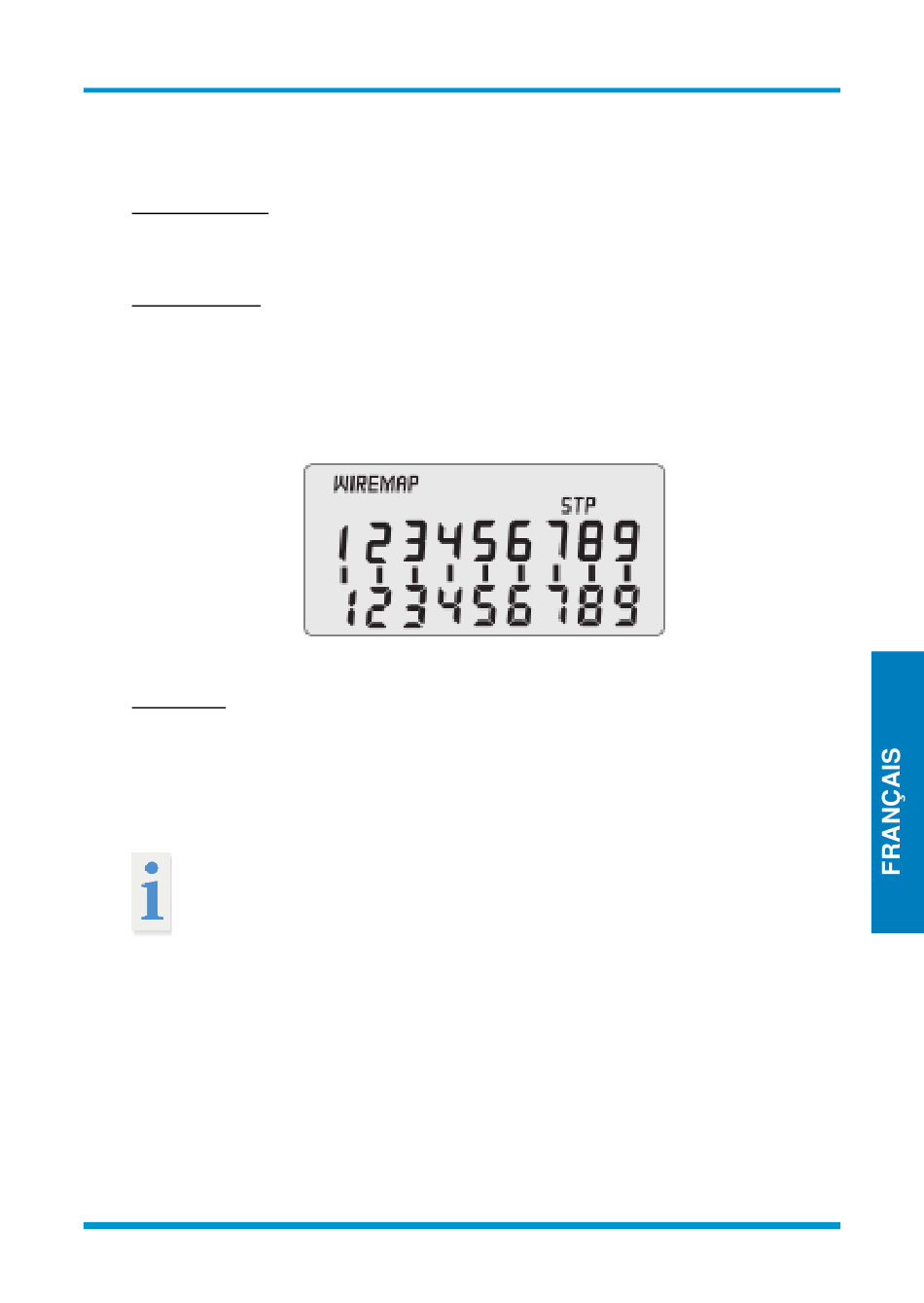

démarrer un test en appuyant sur la touche « TEST ». L'illustration suivante montre
l'appareil lorsqu'il est opérationnel :
Affectation :
Pour contrôler l'affectation d'un câble, raccorder le câble à contrôler à l'émetteur et à la
fiche correspondante du récepteur.
Appuyer sur « TEST » pour afficher l'affectation à l'écran. En cas de câblage correct, le
résultat doit être le même que lors du test autonome précédent.
IMPORTANT ! Le fil « 9 » est le blindage lors des tests des câbles réseau.
En l'absence de blindage, l'écran affiche « UTP » et le fil « 9 » n'est pas illustré.
En présence d'un blindage, « STP » s'affiche et le fil « 9 » devrait apparaître
à l'écran.
®
