Betriebsanweisung
Multisensor-Ölnebeldetektorsystem VISATRON

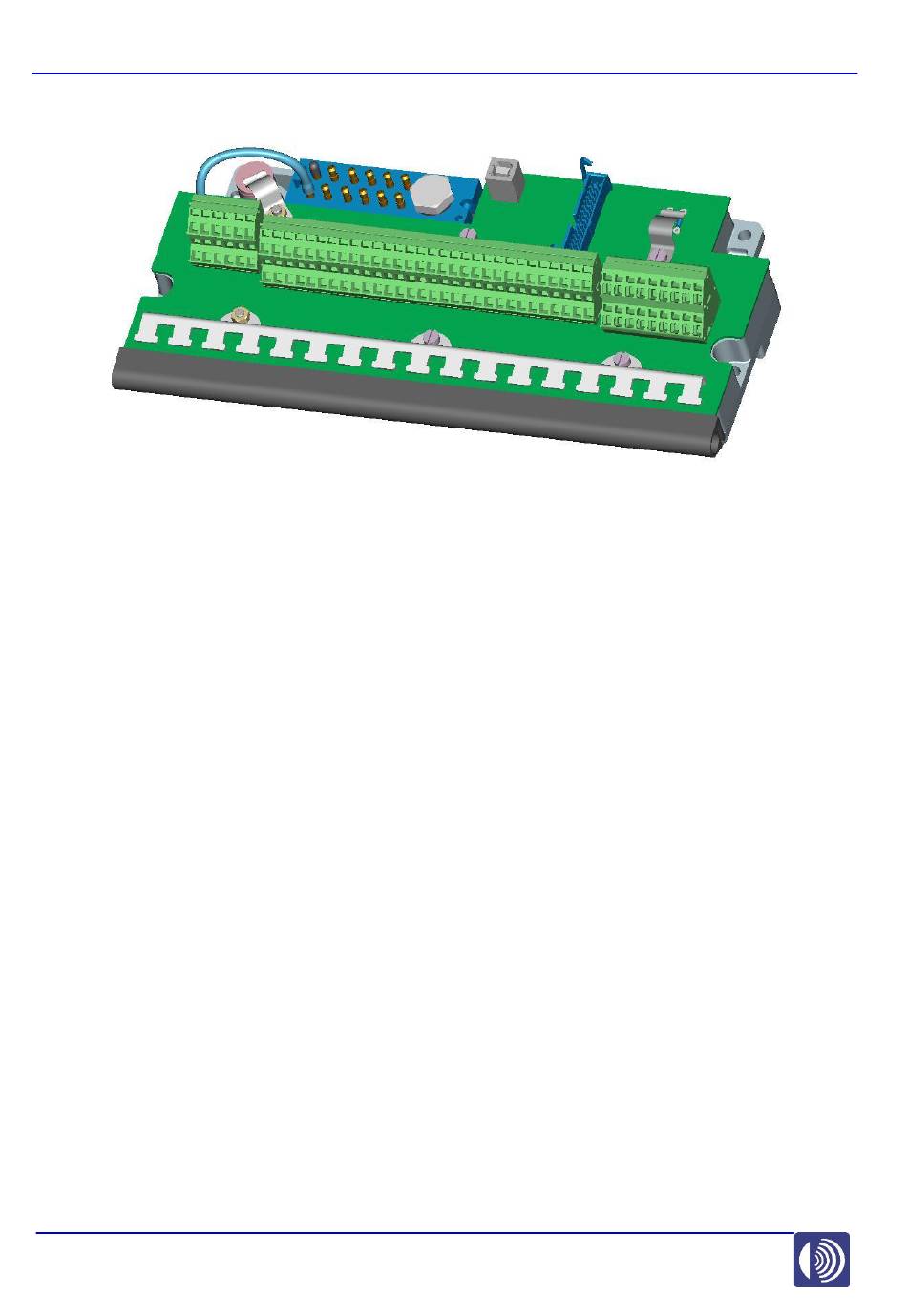

Abbildung 7: Elektrische Verdrahtung der VISATRON
Gemäß
Kontaktbelegung
Versorgungsspannung kann potenzialfrei sein oder nicht. Der Erdungsanschluss zwischen
Ölnebeldetektor und Motor wird über die mechanische Verbindung der Schutzabdeckung mit
dem Motor hergestellt. Ein separater Erdungsanschluss ist nicht erforderlich.
Darüber hinaus ist ein Alarmrelaisausgang mit dem Sicherheitssystem des Motors zu
verbinden. Wie von den Klassifikationsgesellschaften vorgeschrieben, muss das Alarmrelais
(Suffix 1) entweder mit dem Eingang der Abschaltung oder der Drosselung verbunden sein.
Der
zweite
Alarmausgang
überwachungssystems des Schiffs oder des Antriebsaggregats angeschlossen werden.
Im Normalbetrieb ist das Alarmrelais ausgeschaltet (COM und Ruhekontakt verbunden). Im
Falle eines Ölnebelalarms wird das Relais eingeschaltet. Dann sind COM und Arbeitskontakt
verbunden.
Der optionale Voralarmausgang kann zur Auslösung eines Vorwarnsignals oder eines
Signals zur Drosselung verwendet werden. Das Voralarmrelais wird eingeschaltet, wenn die
Ölnebelkonzentration auf 70 % der Armschwelle angestiegen ist. Je nach den Eigenschaften
eines Ölnebels kann die Zeit zwischen „Voralarm" und „Hauptalarm" lediglich den Bruchteil
einer Sekunde betragen.
Die sechs elektrischen Drähte der einzelnen Sensoreinheiten werden an den mittleren
Anschlussblock angeschlossen. Dafür werden die farbigen Drähte mit den entsprechenden
Anschlussblöcken verbunden.
Die Abschirmung der jeweiligen Sensorkabel muss mit der Kabeldurchführung verbunden werden.
Der Kunststoffschlauch im Inneren der Sensorkabel wird über die Kontaktstifte des
Druckluftverteilergestells oben links in der Zentraleinheit geschoben. Ungenutzte Kontaktstifte
müssen mit Abdeckungen isoliert werden.
Abbildungen 9 bis 15 zeigen die elektrischen Verbindungen für 4 bis 10 installierte
Sensoreinheiten.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
®
VN301
®
VN301
an
die
24-Volt-Spannungsversorgung
(Suffix
2)
muss
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
Tel. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /www.schaller-automation.com
plus
/ VN301
plus
EX
plus
plus
/VN301
EX Zentraleinheit.
an
separate
Kanäle
01/2021
Seite 16
anschließen.
Die
des
Alarm-
