Betriebsanweisung
Multisensor-Ölnebeldetektorsystem VISATRON

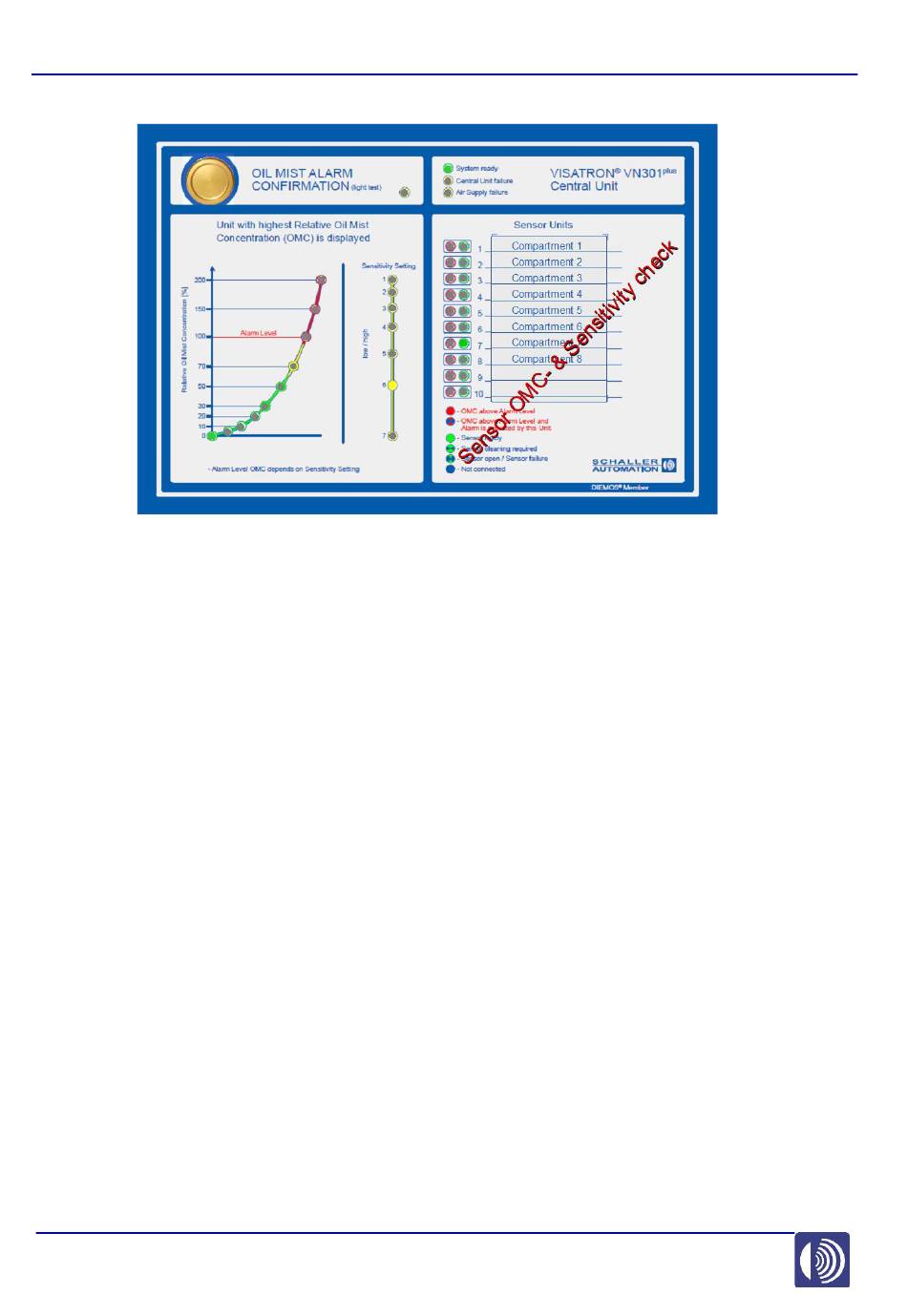

Abbildung 21: Anzeige des VISATRON
Sensor-OMK- und Empfindlichkeitsprüfung. Durch Drücken der Ölnebelalarm-Bestätigungstaste
innerhalb von 20 Sekunden wird der nächste Sensor angezeigt.
Der aktuelle Versorgungsdruck der Zentraleinheit wird „zwischen" dem letzten und dem
ersten installierten Sensor angezeigt, in diesem Beispiel durch einmaliges Drücken der
Ölnebelalarm-Bestätigungstaste nach der Anzeige von Triebraum 8.
Der Anzeigemodus „Versorgungsdruck" wird durch das Blinken der LED-Leuchte für „Air
Supply failure" (Luftversorgungsfehler) angezeigt. Die aktuelle Höhe des Versorgungsdrucks
wird in der OMK-Grafik auf der linken Seite angezeigt.
Der Nenndruck von 2,5 bar wird durch die LED-Leuchte für 50 % OMK angezeigt. Jede
Leuchte über oder unter der LED-Leuchte für 50 % OMK zeigt eine Abweichung von etwa
0,25 bar an. Der Druckregler befindet sich an der rechten Seite der Zentraleinheit. Zur
Einstellung des Versorgungsdrucks muss zunächst der blaue Stellknopf am Druckregler
angehoben werden. Durch Drehen der blauen Skala gegen den Uhrzeigersinn wird der Druck
erhöht, durch Drehen im Uhrzeigersinn verringert. Nach dem Einstellen muss der Stellknopf
durch Herunterdrücken wieder verriegelt werden.
Das Beispiel in Abbildung 20 zeigt die Situation bei einem Druck von etwa 2 bar.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
®
VN301
®
Systems VN301
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
Tel. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /www.schaller-automation.com
plus
/ VN301
plus
EX
plus
plus
/VN301
EX bei Durchführung einer
01/2021
Seite 30
