B Abdeckhaube abziehen.
B Fühlergehäuse mit zwei Schrauben an der
Außenwand befestigen.
2.

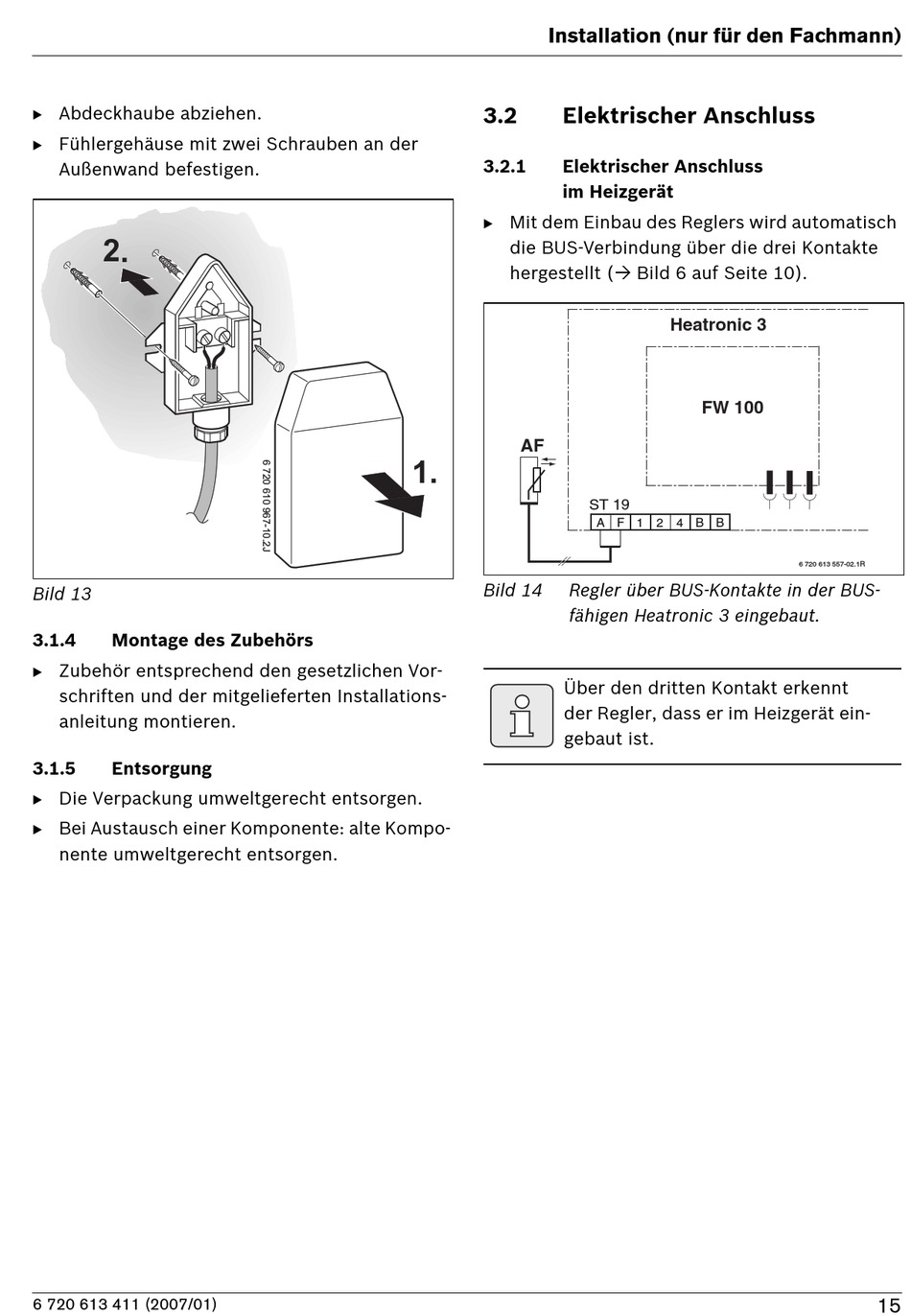

Bild 13
3.1.4 Montage des Zubehörs
B Zubehör entsprechend den gesetzlichen Vor-
schriften und der mitgelieferten Installations-
anleitung montieren.
3.1.5

Entsorgung

B Die Verpackung umweltgerecht entsorgen.
B Bei Austausch einer Komponente: alte Kompo-
nente umweltgerecht entsorgen.
6 720 613 411 (2007/01)
Installation (nur für den Fachmann)
3.2

Elektrischer Anschluss

3.2.1 Elektrischer Anschluss
im Heizgerät
B Mit dem Einbau des Reglers wird automatisch
die BUS-Verbindung über die drei Kontakte
hergestellt (
AF
1.
Bild 14 Regler über BUS-Kontakte in der BUS-
fähigen Heatronic 3 eingebaut.
Über den dritten Kontakt erkennt
der Regler, dass er im Heizgerät ein-
gebaut ist.
Bild 6 auf Seite 10).
Heatronic 3
FW 100
ST 19
1
A F 2 4 B B
6 720 613 557-02.1R
15
