Montage des Kamins

Wichtig!
Achten Sie darauf, dass zwischen Decke
und Wandhalterung mindestens 5 cm
Platz für das Netzkabel bleiben.

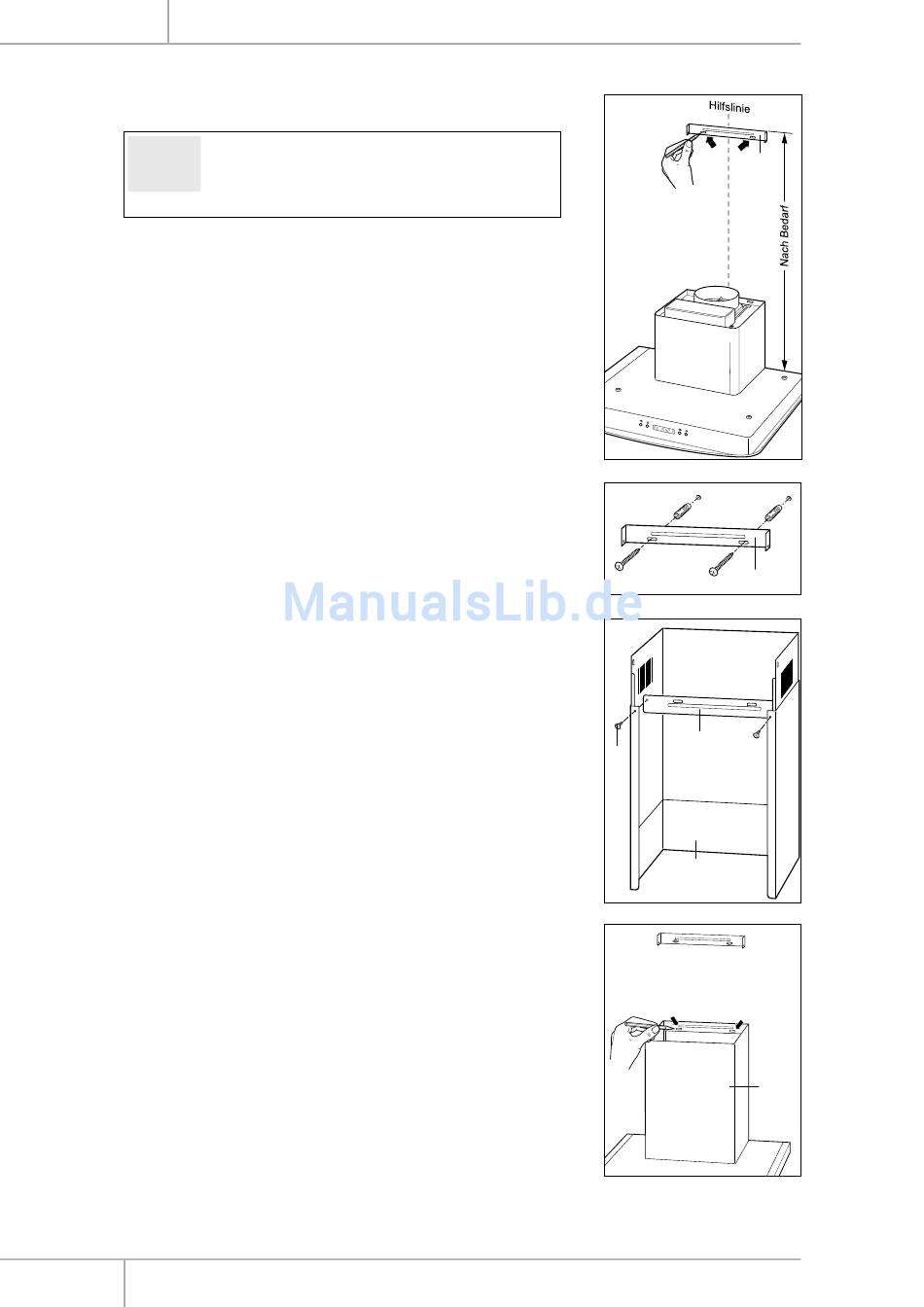

1. Wandhalterung 6 in der gewünschten Kaminhöhe waagerecht
so an die Wand halten, dass die Mitte der Wandhalterung und
die senkrechte Hilfslinie fluchten.
Die zwei Bohrlöcher anzeichnen.
2. An den markierten Stellen Löcher mit einem Durchmesser
von 8 mm in die Wand bohren.
3. Zwei Dübel in die Bohrlöcher stecken.
4. Wandhalterung 6 mit zwei Halbrundkopfschrauben an die
Wand schrauben.
5. Halteblech 7 mit zwei Schrauben 9 an die untere Hälfte der
Kaminblende 3 schrauben.
6. Kaminblende 3 oben auf die Dunstabzugshaube stellen und
zwei Bohrlöcher anzeichnen.
7. Kaminblende 3 wieder von der Dunstabzugshaube 1 herun-
ternehmen und an den markierten Stellen Löcher mit einem
Durchmesser von 8 mm in die Wand bohren.
