Verletzungsgefahr!
Gefahr
Beachten Sie, dass die Dunstabzugshau-
be an einigen Stellen scharfe Kanten auf-
weisen kann.
Nur für Abluftbetrieb
Bevor Sie die Haube montieren, muss der Wanddurchbruch
( Kernbohrung) durch einen Fachbetrieb fertiggestellt sein.
Beachten Sie bei der Planung des Wanddurchbruchs die Länge
des Abluftschlauchs. Der Abluftschlauch muss ohne Knickstellen
bis zur Außenkante der Wand reichen.
Wichtig!
Wird der Abluftschlauch durch eine Au-
ßenwand geführt, muss der Luftaustritt
von außen mit einer Abdeckung mit selbstöff-
nenden Schlitzen (nicht im Lieferumfang enthal-
ten) versehen werden. Beauftragen Sie damit den
Fachbetrieb, der den Wanddurchbruch vornimmt.

Dunstabzugshaube montieren

Gefahr Verletzungs-/Beschädigungsgefahr
durch unsachgemäße Installation!
Stellen Sie sicher, dass beim Bohren der
Löcher keine Leitungen (Strom, Gas, Wasser etc.)
beschädigt werden (mit einem Leitungssuchgerät die
betreffenden Stellen überprüfen).
Wichtig!
Unbedingt die Gebrauchsanleitung Ihres
Gasherds beachten! Wird ein größerer
Abstand als 65 cm vorgeschrieben, muss dieser
berücksichtigt werden.

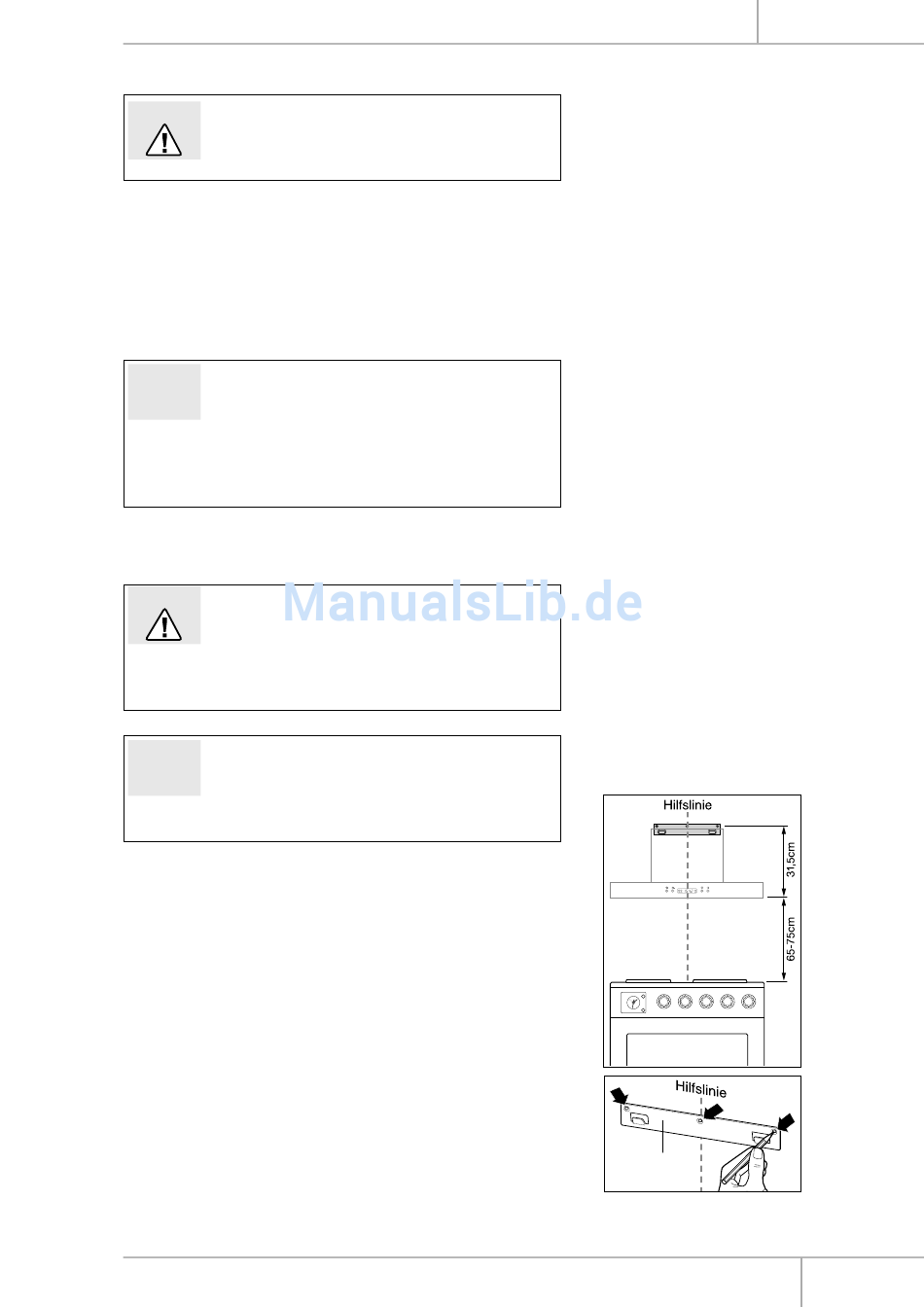

1. Um das Gerät exakt über der Mitte des Herds zu platzieren,
zunächst eine Hilfslinie an die Wand zeichnen (senkrechte Li-
nie mit einer Wasserwaage oder einem Lot von der Mitte des
Herds bis zur Decke).
2. Der Abstand zwischen Herd und Dunstabzugshaube sollte
mindestens 65 cm bis 75 cm betragen. Addieren Sie zum
gewünschten Abstand 31,5 cm, und markieren Sie die Höhe
über dem Herd auf der Hilfslinie.
Beispiel: 65 cm + 31,5 cm = 96,5 cm
3. An diesen Punkt das mittlere Loch der Wandhalterung 8 an-
legen, Ausrichtung mit einer Wasserwaage prüfen und die
drei Bohrlöcher markieren.
Glaskaminhaube SY-3288B-E1-C-600/900
Montage
