Elektrischer Anschluss
30
Anwendungsfall
2-Leiter-HART-Feldgerät
→  10,  31
4-Leiter-HART-Feldgerät mit
passivem Stromausgang
→  11,  31
4-Leiter-HART-Feldgerät mit
aktivem Stromausgang
→  31
FieldPort SWA50 ohne Feldge-
rät
→  14,  32

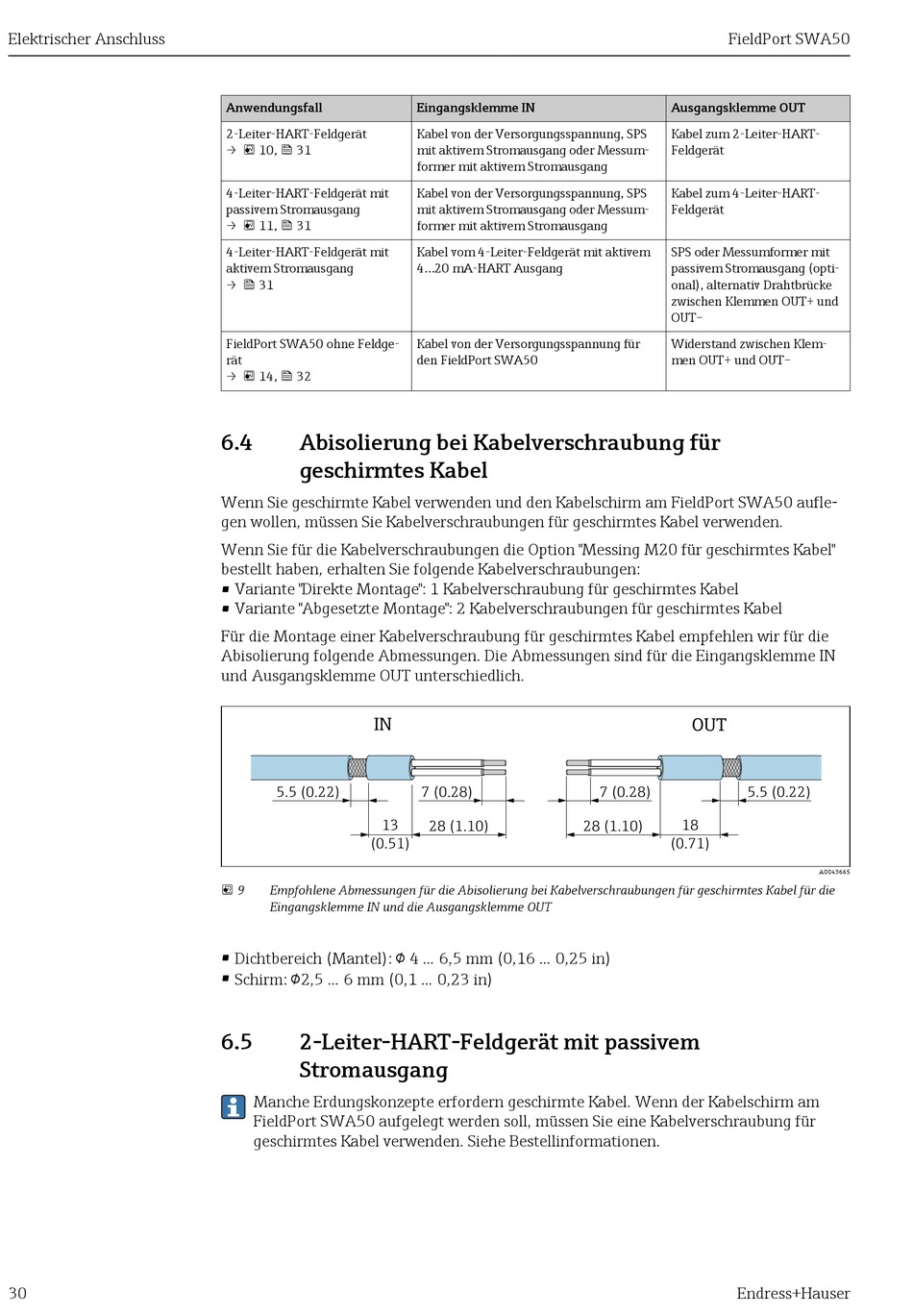

6.4 Abisolierung bei Kabelverschraubung für
geschirmtes Kabel
Wenn Sie geschirmte Kabel verwenden und den Kabelschirm am FieldPort SWA50 aufle-
gen wollen, müssen Sie Kabelverschraubungen für geschirmtes Kabel verwenden.
Wenn Sie für die Kabelverschraubungen die Option "Messing M20 für geschirmtes Kabel"
bestellt haben, erhalten Sie folgende Kabelverschraubungen:
• Variante "Direkte Montage": 1 Kabelverschraubung für geschirmtes Kabel
• Variante "Abgesetzte Montage": 2 Kabelverschraubungen für geschirmtes Kabel
Für die Montage einer Kabelverschraubung für geschirmtes Kabel empfehlen wir für die
Abisolierung folgende Abmessungen. Die Abmessungen sind für die Eingangsklemme IN
und Ausgangsklemme OUT unterschiedlich.
IN
5.5 (0.22)
13
(0.51)
 9 Empfohlene Abmessungen für die Abisolierung bei Kabelverschraubungen für geschirmtes Kabel für die
Eingangsklemme IN und die Ausgangsklemme OUT
• Dichtbereich (Mantel):  4 ... 6,5 mm (0,16 ... 0,25 in)
• Schirm: 2,5 ... 6 mm (0,1 ... 0,23 in)
6.5 2-Leiter-HART-Feldgerät mit passivem
Stromausgang
Manche Erdungskonzepte erfordern geschirmte Kabel. Wenn der Kabelschirm am
FieldPort SWA50 aufgelegt werden soll, müssen Sie eine Kabelverschraubung für
geschirmtes Kabel verwenden. Siehe Bestellinformationen.
Eingangsklemme IN
Kabel von der Versorgungsspannung, SPS
mit aktivem Stromausgang oder Messum-
former mit aktivem Stromausgang
Kabel von der Versorgungsspannung, SPS
mit aktivem Stromausgang oder Messum-
former mit aktivem Stromausgang
Kabel vom 4-Leiter-Feldgerät mit aktivem
4...20 mA-HART Ausgang
Kabel von der Versorgungsspannung für
den FieldPort SWA50
7 (0.28)
28 (1.10) 28 (1.10)
FieldPort SWA50
Ausgangsklemme OUT
Kabel zum 2-Leiter-HART-
Feldgerät
Kabel zum 4-Leiter-HART-
Feldgerät
SPS oder Messumformer mit
passivem Stromausgang (opti-
onal), alternativ Drahtbrücke
zwischen Klemmen OUT+ und
OUT–
Widerstand zwischen Klem-
men OUT+ und OUT–
OUT
7 (0.28) 5.5 (0.22)
18
(0.71)
