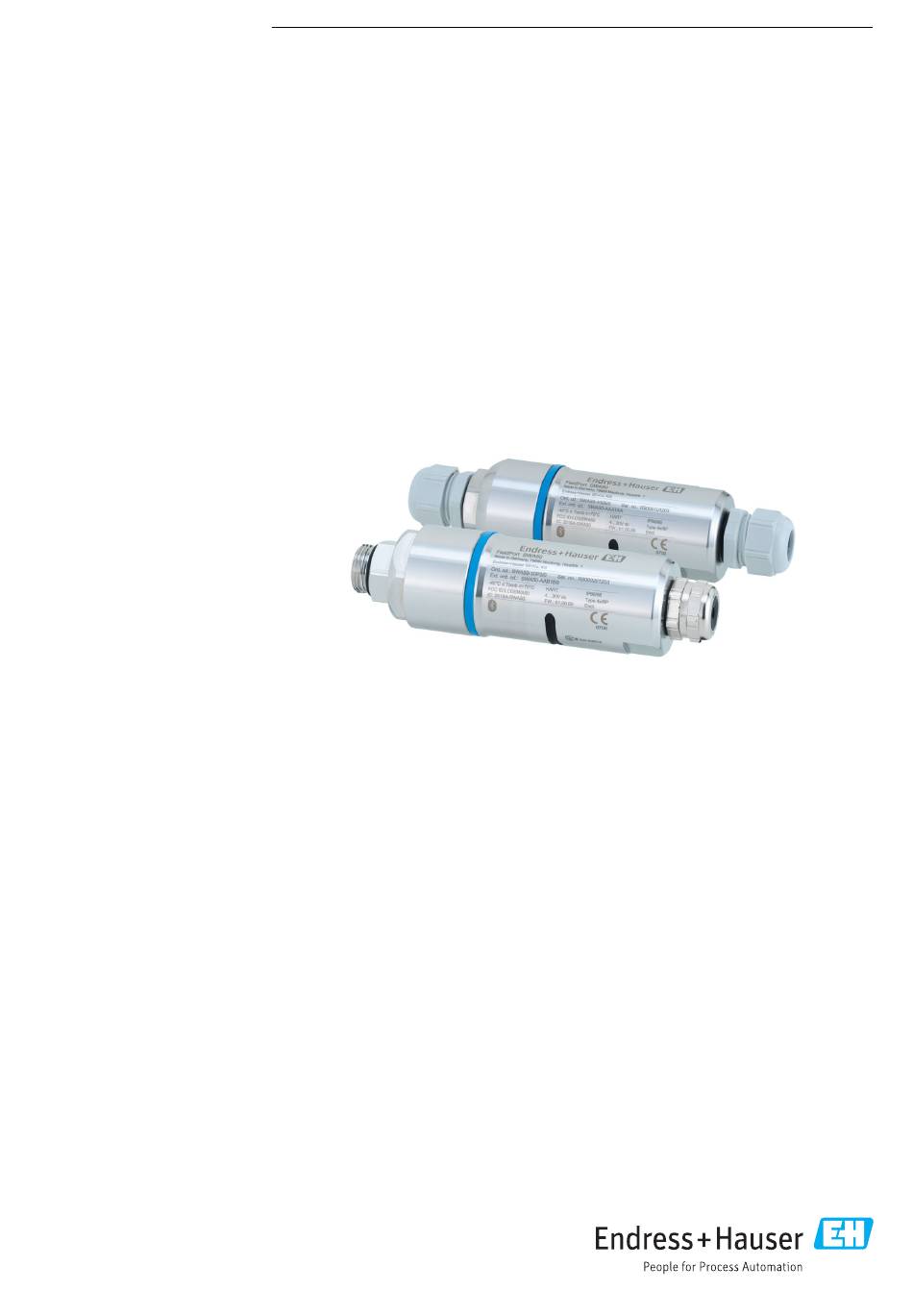

BA01987S/00/DE/05.24-00
71647902
2024-03-01
Products
Betriebsanleitung
FieldPort SWA50
Intelligenter Bluetooth®-Adapter für HART-Feldgeräte
Solutions
Services

Werbung

loading

Inhaltszusammenfassung für Endress+Hauser FieldPort SWA50

  • Seite 1 Products Solutions Services BA01987S/00/DE/05.24-00 71647902 2024-03-01 Betriebsanleitung FieldPort SWA50 Intelligenter Bluetooth®-Adapter für HART-Feldgeräte...
  • Seite 2 Änderungshistorie FieldPort SWA50 Änderungshistorie Produkt- Betriebsanleitung Änderungen Bemerkungen version 1.00.XX BA01987S/04/DE/ – Erstversion 02.20 1.00.XX BA01987S/04/DE/ Versorgungsspannung Korrekturen 03.21 1.00.XX BA01987S/04/DE/ Ausrichtung Ergänzungen und Änderun- 04.21 Reichweite Hinweis zu Statussignal Hinweise und Verweise Kapitel "Diagnose" 1.01.XX BA01987S/04/DE/ Folgende Kapitel: Ergänzungen und Änderun- 05.24...
  • Seite 3 Herstelleradresse ....FieldPort SWA50 in Betrieb nehmen ..37 Lagerung und Transport ....12 8.3.1...
  • Seite 4 19.1.1 FieldPort SWA50 mit Bluetooth ..74 10.6.2 Seite "HART info" (Field device) ..10.7 Seite "System: FieldPort SWA50" ... 51 10.7.1 Seite "Device management" (FieldPort SWA50) .
  • Seite 5 FieldPort SWA50 Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 6 Erreichbare Feldgeräte Home Menü Einstellungen Begriffe und Abkürzungen Begriff Beschreibung DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDA- TION Fieldbus und Ethernet Feldgeräte Device Type Manager FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset- Management-Lösungen Loop-powered Adap- Stromschleifen-betriebener Adapter Endress+Hauser...
  • Seite 7 Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple®...
  • Seite 8 ‣ Anweisungen in dieser Anleitung befolgen. Bestimmungsgemäße Verwendung Der FieldPort SWA50 ist ein loop-powered Adapter, der das HART-Signal des angeschlos- senen HART-Feldgeräts in ein zuverlässiges und verschlüsseltes Bluetooth-Signal wandelt. Der FieldPort SWA50 kann bei allen 2-Leiter oder 4-Leiter-HART-Feldgeräten nachgerüs- tet werden.
  • Seite 9 Die Signalübertragung per Bluetooth® wireless technology erfolgt nach einem vom Fraunhofer AISEC getesteten Verschlüsselungsverfahren • Ohne spezielle Endress+Hauser Geräte oder die SmartBlue App ist über Bluetooth® keine Verbindung möglich. • Es wird nur eine Punkt-zu-Punkt-Verbindung zwischen einem FieldPort SWA50 und einem Smartphone oder Tablet aufgebaut.
  • Seite 10 Abhängig von dem Bedientool stehen folgende Funktionen zur Verfügung: • Parametrierung des FieldPort SWA50 • Visualisierung der Messwerte des angeschlossenen HART-Feldgeräts • Visualisierung des aktuellen Status des FieldPort SWA50 und des angeschlossenen HART-Feldgeräts • Parametrierung des angeschlossenen HART-Feldgeräts Über den FieldPort SWA50 und einem FieldEdge können HART-Feldgeräte an die Netilion Cloud angebunden werden.
  • Seite 11 FieldPort SWA50 Produktbeschreibung Systemaufbau FieldPort SWA50 Bluetooth-Variante Netilion A0040482  1 Systemaufbau SWA50 Bluetooth-Variante HART-Feldgerät mit FieldPort SWA50, abgesetzte Montage Verschlüsselte drahtlose Verbindung über Bluetooth® HART-Feldgerät mit FieldPort SWA50, direkte Montage FieldEdge SGC200 LTE-Verbindung Netilion Cloud Application Programming Interface (API)
  • Seite 12 • Lieferung auf Vollständigkeit prüfen • Alle mitgelieferten Unterlagen aufbewahren Das Gerät darf nicht in Betrieb genommen werden, wenn vorab festgestellt wird, dass der Inhalt beschädigt ist. In diesem Fall an die Endress+Hauser Vertriebszentrale wenden: www.addresses.endress.com Das Gerät möglichst in der Originalverpackung an Endress+Hauser zurückschicken.
  • Seite 13 • Zu Wänden und Rohren einen Abstand von mindestens 6 cm einhalten. Ausbreitung der Fresnel-Zone beachten. • Montage in der Nähe von Hochspannungsgeräten vermeiden. • Für eine bessere Verbindung den FieldPort SWA50 in der Sichtweite von einem FieldEdge SGC200 montieren. • Vibrationseinfluss am Montageort beachten.
  • Seite 14 Montage FieldPort SWA50 Montagevarianten 5.3.1 Variante "Direkte Montage" A0043241  3 Beispiel für direkte Montage Kabel FieldPort SWA50 Variante "Direkte Montage" HART-Feldgerät Gehäuseunterteil Sendefenster Designring Gehäuseoberteil Montageablauf Variante "Direkte Montage": →  15 Endress+Hauser...
  • Seite 15 Variante "Abgesetzte Montage" A0043240  4 Beispiel für abgesetzte Montage HART-Feldgerät Kabel FieldPort SWA50 Variante "Abgesetzte Montage" Gehäuseunterteil Sendefenster Designring Gehäuseoberteil Für die abgesetzte Montage empfehlen wir den optionalen Montagehalter →  25. Alternativ können Sie die abgesetzte Variante über Rohrschellen fixieren.
  • Seite 16 Montage FieldPort SWA50 FieldPort SWA50 montieren A0040564 A0040565 A0041512 A0040500 Endress+Hauser...
  • Seite 17 FieldPort SWA50 Montage A0040502 A0040501 Endress+Hauser...
  • Seite 18 • Elektrischer Anschluss für 4-Leiter-HART-Feldgeräte mit passivem Stromausgang: →  31 • Elektrischer Anschluss für 4-Leiter-HART-Feldgeräte mit aktivem Stromausgang: →  32 • Elektrischer Anschluss für FieldPort SWA50 ohne HART-Feldgerät: →  33 A0041552 Schrauben für Zugentlastung festziehen. Anziehmoment: 0,4 Nm ± 0,04 Nm Endress+Hauser...
  • Seite 19 FieldPort SWA50 Montage A0041553 Elektronikeinsatz in die Führung innerhalb des Gehäuses schieben. A0040506 Anziehmoment: Siehe Dokumentation Feldgerät. A0041554 Ausreichende Länge der Adern für das Anschließen im Feldgerät beachten. Adern im Feldgerät auf die erforderliche Länge kürzen. Endress+Hauser...
  • Seite 20 Montage FieldPort SWA50 A0040566 Das Gehäuseoberteil noch nicht festziehen, damit Sie das Gehäuseunterteil noch dre- hen können. A0040568 Gehäuseunterteil mit Sendefenster gemäß Netzwerk-Archiktektur ausrichten →  13. Um Drahtbrüche zu vermeiden, Gehäuseoberteil maximal um ± 180° drehen. A0040569 Gehäuseoberteil so festschrauben, dass der blaue Designring anschließend noch drehbar ist.
  • Seite 21 ‣ Gegen Wiedereinschalten sichern. Für die abgesetzte Montage empfehlen wir den optionalen Montagehalter. Alternativ können Sie die abgesetzte Variante über Rohrschellen fixieren. Elektrischer Anschluss: →  29 Erforderliches Werkzeug • Schraubenschlüssel SW27 • Schraubenschlüssel SW36 FieldPort SWA50 montieren A0040498 Endress+Hauser...
  • Seite 22 Montage FieldPort SWA50 A0040499 A0041512 A0040500 5. Wenn Sie den FieldPort SWA50 über den optionalen Montagehalter montieren, Kapitel "Montagehalter und FieldPort SWA50 montieren" befolgen→  27. A0041513 Endress+Hauser...
  • Seite 23 • Elektrischer Anschluss für 2-Leiter-HART-Feldgeräte mit passivem Stromausgang: →  31 • Elektrischer Anschluss für 4-Leiter-HART-Feldgeräte mit passivem Stromausgang: →  31 • Elektrischer Anschluss für 4-Leiter-HART-Feldgeräte mit aktivem Stromausgang: →  32 • Elektrischer Anschluss für FieldPort SWA50 ohne HART-Feldgerät: →  33 Endress+Hauser...
  • Seite 24 Montage FieldPort SWA50 A0040507 Schrauben für Zugentlastung festziehen. Anziehmoment: 0,4 Nm ± 0,04 Nm A0040508 Elektronikeinsatz in die Führung innerhalb des Gehäuses schieben. A0040509 Gehäuseoberteil so festschrauben, dass der blaue Designring anschließend noch drehbar ist. Anziehmoment: 5 Nm ± 0,05 Nm...
  • Seite 25 FieldPort SWA50 Montage 14. Inbetriebnahme durchführen →  36. Montage FieldPort SWA50 mit Montagehalter 5.6.1 Montage- und Ausrichtmöglichkeiten Den Montagehalter können Sie wie folgt montieren: • An Rohren mit maximal 65 mm Durchmesser • An Wänden Über den Haltewinkel können Sie den FieldPort wie folgt ausrichten: •...
  • Seite 26 Montage FieldPort SWA50 5.6.2 Abmessungen 165 (6.50) 81 (3.19) 87 (3.43) A0043313  6 Abmessungen Montagehalter – Rohrmontage 4.75 (0.19) 78 (3.07) 18 (0.71) 103 (4.06) A0043410  7 Abmessungen Haltebügel – Wandmontage Endress+Hauser...
  • Seite 27 FieldPort SWA50 über optionalen Montagehalter montiert Sechskantschraube zur Fixierung und Erdung Haltewinkel Montagebügel Rundbügel Wenn Sie den FieldPort SWA50 über den Montagehalter montieren, müssen Sie den Designring zwischen Gehäuseoberteil und -unterteil entfernen. Erforderliches Werkzeug • Schraubenschlüssel SW10 • Innensechskantschlüssel Größe 4 Montagehalter an einem Rohr montieren ‣...
  • Seite 28 Das Sendefenster befindet sich unter der schwarzen Kunststoffdich- tung. 10. Gehäuseoberteil festschrauben. Anziehmoment: 5 Nm ± 0,05 Nm 11. Schutzleiter an Sechskantschraube anschließen. 12. Sechskantschraube so anziehen, dass der FieldPort SWA50 im Montagehalter fixiert ist. Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? ...
  • Seite 29 FieldPort SWA50 Elektrischer Anschluss Elektrischer Anschluss HINWEIS Kurzschluss an den Klemmen OUT+ und OUT– Geräteschaden ‣ Je nach Anwendungsfall entweder Feldgerät, SPS, Messumformer oder Widerstand an den Klemmen OUT+ und OUT– anschließen. ‣ Klemmen OUT+ und OUT– niemals kurzschließen. Versorgungsspannung •...
  • Seite 30 →  15,  33 Abisolierung bei Kabelverschraubung für geschirmtes Kabel Wenn Sie geschirmte Kabel verwenden und den Kabelschirm am FieldPort SWA50 aufle- gen wollen, müssen Sie Kabelverschraubungen für geschirmtes Kabel verwenden. Wenn Sie für die Kabelverschraubungen die Option "Messing M20 für geschirmtes Kabel"...
  • Seite 31 • Schirm: 2,5 … 6 mm (0,1 … 0,23 in) 2-Leiter-HART-Feldgerät mit passivem Stromausgang Manche Erdungskonzepte erfordern geschirmte Kabel. Wenn der Kabelschirm am FieldPort SWA50 aufgelegt werden soll, müssen Sie eine Kabelverschraubung für geschirmtes Kabel verwenden. Siehe Bestellinformationen. – IN–...
  • Seite 32 Elektronikeinsatz SWA50 4-Leiter-Feldgerät mit passivem 4…20 mA-HART-Ausgang Versorgungsspannung für 4-Leiter-Feldgerät 4-Leiter-HART-Feldgerät mit aktivem Stromausgang Manche Erdungskonzepte erfordern geschirmte Kabel. Wenn der Kabelschirm am FieldPort SWA50 aufgelegt werden soll, müssen Sie eine Kabelverschraubung für geschirmtes Kabel verwenden. Siehe Bestellinformationen. – IN– OUT–...
  • Seite 33 OUT+ A0040493  15 FieldPort SWA50 ohne HART-Feldgerät (optional erforderliche Erdung nicht abgebildet) Versorgungsspannung FieldPort SWA50, 20 … 30 VDC (SELV, PELV oder Class 2) Elektronikeinsatz SWA50 Widerstand 1,5 kOhm und min. 0,5 W zwischen Klemmen OUT+ und OUT– Anschlusskontrolle Sind Gerät und Kabel unbeschädigt (Sichtkontrolle)?
  • Seite 34 Mit einem Field Xpert SMTxx haben Sie folgende Bedienmöglichkeiten: • Konfiguration über eine verschlüsselte Punkt-zu-Punkt-Verbindung über Bluetooth • Lokale Konfiguration mittels Modem und der DTM für den FieldPort SWA50 Zusätzlich ist es möglich bei vorhandener DTM für das HART-Feldgerät dieses über den Field Xpert SMT zu parametrieren.
  • Seite 35 Anschlussbeispiel des Modem für die lokale Bedienung über Field Xpert SMTxx oder FieldCare SFE500 Versorgungsspannung oder SPS mit aktivem Stromeingang oder Messumformer mit aktivem Stromeingang Elektronikeinsatz SWA50 (interner Kommunikationswiderstand aktiviert) 2-Leiter-Feldgerät 4…20 mA-HART Endress+Hauser Commubox FXA195 USB/HART Modem PC mit FieldCare SFE500 Tablet PC Field Xpert SMT Endress+Hauser...
  • Seite 36 Vor der Inbetriebnahme: Zu prüfende Punkte HART-Master Neben dem FieldPort SWA50 darf nur noch ein weiterer HART-Master im HART-Loop sein. Dieser weitere HART-Master und der FieldPort SWA50 dürfen nicht vom gleichen Mastertyp sein. Den Mastertyp parametrieren Sie entweder über den Parameter "HART master type"...
  • Seite 37  Die Google Play Seite oder die App Store Seite wird für den Download der SmartBlue-App geöffnet. Systemanforderungen Für die Systemanforderungen der SmartBlue-App siehe entweder Google Play Seite oder die App Store Seite. SmartBlue-App starten und Login durchführen 1. Versorgungsspannung für den FieldPort SWA50 einschalten. Endress+Hauser...
  • Seite 38 Reachable devices (Livelist) Beispiel FieldPort SWA50 mit Endress+Hauser HART-Feldgerät, bereits vorher mit SmartBlue-App verbunden Beispiel FieldPort SWA50 mit HART-Feldgerät anderer Hersteller, bereits vorher mit SmartBlue- App verbunden Beispiel FieldPort SWA50, noch nicht mit SmartBlue-App verbunden Beispiel FieldPort SWA50 ohne HART-Feldgerät, bereits vorher mit SmartBlue-App verbunden...
  • Seite 39 • Die in diesem Abschnitt aufgeführten Parameter befinden sich auf der Seite "HART Configuration". • Navigation: Root menu > System > FieldPort SWA50 > Connectivity > HART confi- guration 1. Über den Parameter "HART address field device" die HART-Adresse des HART-Feld- geräts prüfen und falls erforderlich einstellen.
  • Seite 40  Eine Liste mit allen verfügbaren Bluetooth-Geräten erscheint.  19 Erreichbare Geräte (Livelist) Beispiel FieldPort SWA50 ohne HART-Feldgerät, bereits vorher mitField Xpert verbunden Beispiel FieldPort SWA50, noch nicht mit Field Xpert verbunden Beispiel FieldPort SWA50 mit Endress+Hauser HART-Feldgerät, bereits vorher mit Field Xpert verbunden Endress+Hauser...
  • Seite 41 2. Über den Parameter "Communication Resistor" die Einstellung für den HART-Kommu- nikationswiderstand prüfen. Wenn sich kein HART-Kommunikationswiderstand außerhalb des FieldPort SWA50 im 4…20 mA-Loop befindet, müssen Sie den inter- nen HART-Kommunikationswiderstand aktivieren. 3. Über den Parameter "Master Type" die Einstellung für einen weiteren HART-Master im HART-Loop prüfen.
  • Seite 42 1. In FieldCare die Option "Prefer FDT1.2.1 scanning" aktivieren. Pfad: FieldCare > Ext- ras > Options > Register "Scanning" > Bereich "Scan Result 2. FieldPort SWA50 in ein FieldCare-Projekt gemäß der Betriebsanleitung für FieldCare einbinden. 3. FieldPort SWA50 parametrieren →  54.
  • Seite 43 Bluetooth wie z.B. über SmartBlueApp und Field Xpert ist möglich. • OFF: Eine Konfiguration über Bluetooth ist nicht möglich. Eine eingerichtete Ver- bindung zwischen FieldPort SWA50 und der Netilion Cloud über das FieldEdge SGC200 ist weiterhin aktiv. Reserve – –...
  • Seite 44 • FieldPort SWA50 ohne angeschlossenes oder erreichbares HART-Feldgerät Hinweis zur angezeigten Seriennummer Für Endress+Hauser Feldgeräte mit HART 6 und HART 7 wird die tatsächliche Serien- nummer angezeigt. Für Feldgeräte anderer Hersteller und für Endress+Hauser Feld- geräte mit HART 5 wird eine eindeutige Seriennummer berechnet. Die berechnete Seriennummer entspricht nicht der tatsächlichen Seriennummer des Feldgeräts.
  • Seite 45 HART-Feldgeräts Informationen zum HART-Feldgerät, das am SWA50 angeschlossen ist. Firmware-Version, Bestellcode und Gerätetyp werden nur für Endress+Hauser Feldgeräte mit HART 6 und HART 7 angezeigt. Seriennummer. Für HART-Feldgeräte handelt es sich um eine vom SWA50 erzeugte, eindeutige Nummer, bestehend aus Device type, Manufacturer ID und Device ID.
  • Seite 46 Informationen zum HART-Feldgerät, das am SWA50 angeschlossen ist. Firmware-Version, Bestellcode, Gerä- tetyp und Status werden nur für Endress+Hauser Feldgeräte mit HART 6 und HART 7 angezeigt. Seriennummer. Für HART-Feldgeräte von anderen Hersteller handelt es sich um eine vom SWA50 erzeugte, eindeutige Nummer, bestehend aus Device type, Manufacturer ID und Device ID.
  • Seite 47 FieldPort SWA50 Beschreibung SmartBlue-App für SWA50 10.3 Seite "Diagnostics: FieldPort SWA50" Navigation: Root menu > Diagnostics > FieldPort SWA50 Diese Seite zeigt Informationen des FieldPort SWA50, die für eine Diagnose relevant sein könnten. Parameter Beschreibung Device tag Zeigt den Gerätetag des SWA50...
  • Seite 48 Beschreibung SmartBlue-App für SWA50 FieldPort SWA50 Diese Seite zeigt Informationen des HART-Feldgerät, die für eine Diagnose relevant sein könnten. Die Diagnoseinformationen werden nur für Endress+Hauser HART-Feldgeräte ange- zeigt. Parameter Beschreibung Device tag Zeigt den Gerätetag des HART-Feldgeräts Deivce type Zeigt den Gerätetyp des HART-Feldgeräts im HEX-Format wie z.B.
  • Seite 49 Zeigt die Anzahl Konfigurationsänderungen für das HART-Feldgerät 10.5 Seite "Application: FieldPort SWA50" 10.5.1 Seite "Measured values" (FieldPort SWA50) Navigation: Root menu > Application > FieldPort SWA50 > Measured values Diese Seite zeigt die Messwerte des FieldPort SWA50. Parameter Beschreibung Primary variable (PV)
  • Seite 50 Seite "Measured values" (Field device) Navigation: Root menu > Application > Field device > Measured values Diese Seite zeigt die Messwerte des HART-Feldgeräts, das am FieldPort SWA50 ange- schlossen ist. Wenn kein HART-Feldgerät angeschlossen ist oder das HART-Feldgerät nicht erreichbar ist, zeigt diese Seite die Messwerte des FieldPort SWA50.
  • Seite 51 Seite "Connectivity" (FieldPort SWA50) Navigation: Root menu > System > FieldPort SWA50 > Connectivity Seite "Bluetooth configuration" Navigation: Root menu > System > FieldPort SWA50 > Connectivity > Bluetooth configu- ration Über diese Seite konfigurieren Sie die Bluetooth-Verbindung und führen Firmware-Upda- tes für den FieldPort SWA50 durch.
  • Seite 52 0 … 63 Werkseinstellung 10.7.3 Seite "Geolocation" (FieldPort SWA50) Navigation: Root menu > System > FieldPort SWA50 > Gelocation Über diese Seite parametrieren Sie Informationen zur Position des FieldPort SWA50. Parameter Beschreibung Location description Beschreibung des Standorts eingeben (max. 32 Zeichen).
  • Seite 53 10.8.2 Seite "Information" (Field device) Navigation: Root menu > System > Field device > Information Diese Seite zeigt Informationen zum HART-Feldgerät, das am FieldPort SWA50 ange- schlossen ist. Die Informationen werden für Endress+Hauser Feldgeräte mit HART 6 und höher angezeigt.
  • Seite 54 Beschreibung DTM für SWA50 FieldPort SWA50 Beschreibung DTM für SWA50 11.1 Identification Über diese Seite parametrieren Sie die Parameter, die zur Identifikation des FieldPort SWA50 erforderlich sind. Die Werkseinstellungen werden in den jeweiligen Feldern angezeigt. Navigation Online parameterization > Identifcation Parameterbeschreibung Seite "Identification"...
  • Seite 55 T U V W X Y Z [ \ ] ^ _ SP ! " # $ % & ' ( ) * + , - . / 0 1 2 3 4 5 6 7 8 9 : ; < = > ? 11.2 Wireless Communication Diese Seite ist nur für FieldPort SWA50 mit WirelessHART (SWA50 - _ _ B _ _ _) rele- vant. 11.3 Wired Communication Über diese Seite parametrieren Sie die Parameter, die für die HART-Kommunikation zwi-...
  • Seite 56 Beschreibung DTM für SWA50 FieldPort SWA50 Parameterbeschreibung Seite "Wired communication" Parameter Beschreibung Polling Address Beschreibung Zeigt die HART-Adresse des SWA50. Werkseinstellung Master Type Beschreibung HART-Master-Typ für den SWA50 wählen. Auswahl • Primary Master • Secondary Master Werkseinstellung Secondary Master ...
  • Seite 57 Zeigt die HART-Informationen des HART-Feldgeräts, das am SWA50 angeschlos- sen ist. 11.4 Device Variable Mapping Der FieldPort SWA50 kann den Wert und den Status verschiedener Variablen ausgeben. Über diese Seite können Sie die vier Variablen PV, SV, TV und QV konfigurieren, die im Netzwerk dargestellt werden. Wählbare Variablen...
  • Seite 58 Beschreibung Einheit für die vierte Variable wählen. Auswahl Die Auswahl ist abhängig von der gewählten Variable. Werkseinstellung 11.5 Burst Mode Diese Seite ist nur für FieldPort SWA50 mit WirelessHART (SWA50 - _ _ B _ _ _) rele- vant. Endress+Hauser...
  • Seite 59 FieldPort SWA50 Beschreibung DTM für SWA50 11.6 Event Notification Diese Seite ist nur für FieldPort SWA50 mit WirelessHART (SWA50 - _ _ B _ _ _) rele- vant. Endress+Hauser...
  • Seite 60 1. In der Netzwerkansicht auf den SWA50 klicken. 2. Kontextmenü öffnen. 3. Menü Diagnosis wählen.  Das Fenster "Diagnosis" wird geöffnet. 12.2 Identification Diese Seite zeigt Informationen zum FieldPort SWA50. Navigation Diagnosis > Identification Parameterbeschreibung Seite "Identification" Parameter Beschreibung Long Tag Zeigt die lange Zeichenkette, die für den SWA50 eingegebene wurde.
  • Seite 61 Zeigt die Bestellnummer des SWA50. ENP Version Zeigt die Version des elektronischen Typenschilds des SWA50. 12.3 Wired Communication Diese Seite zeigt Informationen zum HART-Feldgerät, das an dem FieldPort SWA50 ange- schlossen ist. Navigation Diagnosis > Wired Communication Parameterbeschreibung Seite "Wired Communication"...
  • Seite 62 Diagnose FieldPort SWA50 12.4 Health Status Diese Seite zeigt Diagnoseinformationen für den FieldPort SWA50 gemäß folgenden Richtlinien und folgender Spezifikation: • NAMUR-Richtlinie NE 107 • ASM-Richtlinien • HART-Spezifikation 12.4.1 NAMUR NE 107 Navigation Diagnosis > Health Status > NAMUR Mögliche Gerätestatus Gerätestatus...
  • Seite 63 FieldPort SWA50 Diagnose Gerätestatus Übersetzung Faults in the electronics Fehler in der Elektronik Installation faults, fault during start-up Installationsfehler, Fehler während der Inbetrieb- nahme Faults due to process influence, faults due to non-com- Prozessfehler, Fehler wegen Nichtbeachtung spezifi- pliance with specified operating conditions scher Betriebsbedingungen 12.4.3...
  • Seite 64 Weitere DTM-Funktionen 13.1 Lock / Unlock Über diese Seite schützen Sie den FieldPort SWA50 vor unberechtigten Zugriff über die DTM. Wenn die Sperrung aktiviert ist und der DIP-Schalter 3 auf "On" steht, ist eine Para- metrierung über Bluetooth weiterhin möglich.
  • Seite 65 FieldPort SWA50 Weitere DTM-Funktionen Lock Code Lock Status Lock All Configuration cannot be changed – Locked by Gateway Die Sperrung wurde duch ein Gateway ausgelöst. Endress+Hauser...
  • Seite 66 Diagnose und Störungsbehebung FieldPort SWA50 Diagnose und Störungsbehebung 14.1 Diagnose Wenn ein Diagnoseereignis vorliegt, erscheint in Netilion das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisverhalten gemäß NAMUR NE 107. • Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) •...
  • Seite 67 Keine Kommunikation zwischen HART- Einstellungen der HART-Parameter im FieldPort prüfen. Feldgerät und FieldPort. • SmartBlue-App: Root menu > System > FieldPort SWA50 > Connectivity > HART Configuration →  51 • Field Xpert und FieldCare: Seite "Wired communication" →  55 Keine Bluetooth-Kommunikation zwischen Prüfen, ob die Bluetooth-Kommunikation aktiviert ist →...
  • Seite 68 • Der Akku des Smartphones ist aufgeladen oder das Smartphone wird mit Spannung ver- sorgt. • Die Bluetooth-Signalqualität des Smartphones ist ausreichend. • Beim FieldPort SWA50 muss der DIP-Schalter 2 auf ON stehen →  43. (Werkseinstellung DIP-Schalter 2: ON) HINWEIS Fehler während des Firmware-Updates.
  • Seite 69  24 Seite "Firmware update" Beispiel für ein Paket 4. Schaltfläche Start update tippen, um das Firmware-Paket in den FieldPort SWA50 hochzuladen. Wenn das Update nicht hochgeladen werden kann, wird die Fehlermel- dung "Interner Firmware-Update-Fehler" angezeigt. 5. Solange warten, bis das Firmware-Paket hochgeladen ist. Das Hochladen des Firm- ware-Pakets dauert ca.
  • Seite 70 FieldPort SWA50 angestoßen. 8. Installation der neuen Firmware abwarten. Während der Installation der neuen Firmware verschwindet der FieldPort SWA50 bzw. das angeschlossene Feldgerät aus der Livelist der SmartBlue-App. Erst nach erfolgreicher Installation wird das Gerät wieder in der Livelist angezeigt. Die Installation dauert ca. 6 Minuten.
  • Seite 71 FieldPort SWA50 Reparatur Reparatur 16.1 Allgemeine Hinweise Reparaturen dürfen nur Endress+Hauser Mitarbeiter oder von Endress+Hauser geschulten und autorisierten Personen durchgeführt werden. 16.2 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren.
  • Seite 72 Zubehör FieldPort SWA50 Zubehör Optionales Zubehör: Montagehalter (Bestellnummer: 71520242) Ausführliche Informationen über das Zubehör erhalten Sie von Ihrer Endress+Hauser Ver- triebszentrale: www.addresses.endress.com oder über die Produktseite Endress+Hauser...
  • Seite 73 FieldPort SWA50 Technische Daten Technische Daten Detaillierte Informationen zu "Technische Daten": Technische Information TI01468S Endress+Hauser...
  • Seite 74 Anhang FieldPort SWA50 Anhang 19.1 Menüübersicht (Navigation SmartBlue-App) 19.1.1 FieldPort SWA50 mit Bluetooth Seiten und Parameter, die mit 1) gekennzeichnet sind, werden nur für Endress+Hauser Geräte dargestellt. A0043770 Endress+Hauser...
