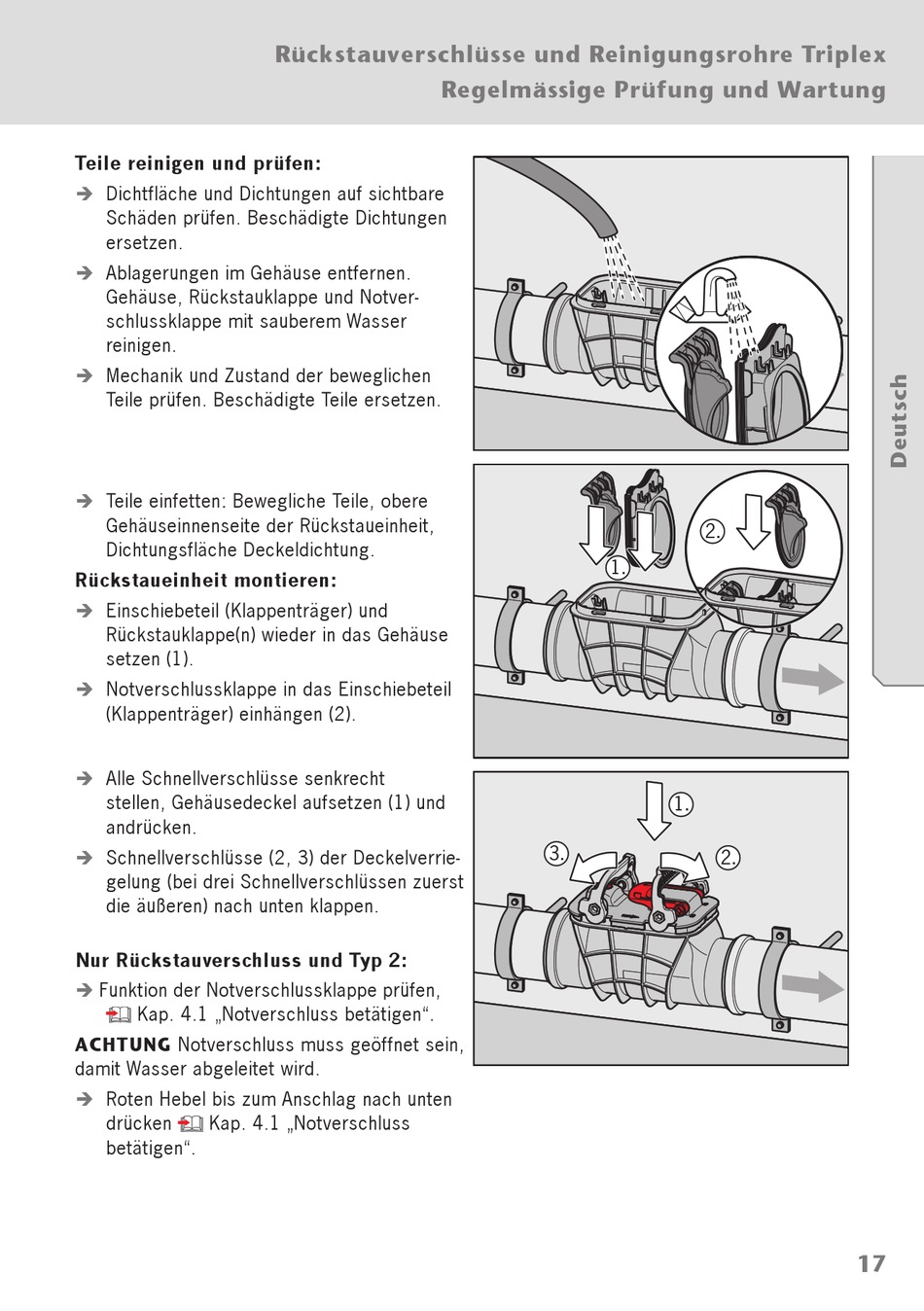

ACO Triplex Gebrauchsanleitung Seite 17

Teile reinigen und prüfen:
Dichtfläche und Dichtungen auf sichtbare
Î
Schäden prüfen. Beschädigte Dichtungen
ersetzen.
Ablagerungen im Gehäuse entfernen.
Î
Gehäuse, Rückstauklappe und Notver-
schlussklappe mit sauberem Wasser
reinigen.
Mechanik und Zustand der beweglichen
Î
Teile prüfen. Beschädigte Teile ersetzen.
Teile einfetten: Bewegliche Teile, obere
Î
Gehäuseinnenseite der Rückstaueinheit,
Dichtungsfläche Deckeldichtung.
Rückstaueinheit montieren:
Einschiebeteil (Klappenträger) und
Î
Rückstauklappe(n) wieder in das Gehäuse
setzen (1).
Notverschlussklappe in das Einschiebeteil
Î
(Klappenträger) einhängen (2).
Alle Schnellverschlüsse senkrecht
Î
stellen, Gehäusedeckel aufsetzen (1) und
andrücken.
Schnellverschlüsse (2, 3) der Deckelverrie-
Î
gelung (bei drei Schnellverschlüssen zuerst
die äußeren) nach unten klappen.
Nur Rückstauverschluss und Typ 2:
Funktion der Notverschlussklappe prüfen,
Î
Kap. 4.1 „Notverschluss betätigen".
ACHTUNG Notverschluss muss geöffnet sein,
damit Wasser abgeleitet wird.
Roten Hebel bis zum Anschlag nach unten
Î
drücken Kap. 4.1 „Notverschluss
betätigen".
Rückstauverschlüsse und Reinigungsrohre Triplex
Regelmässige Prüfung und Wartung
2.
1.
1.
3.
2.
