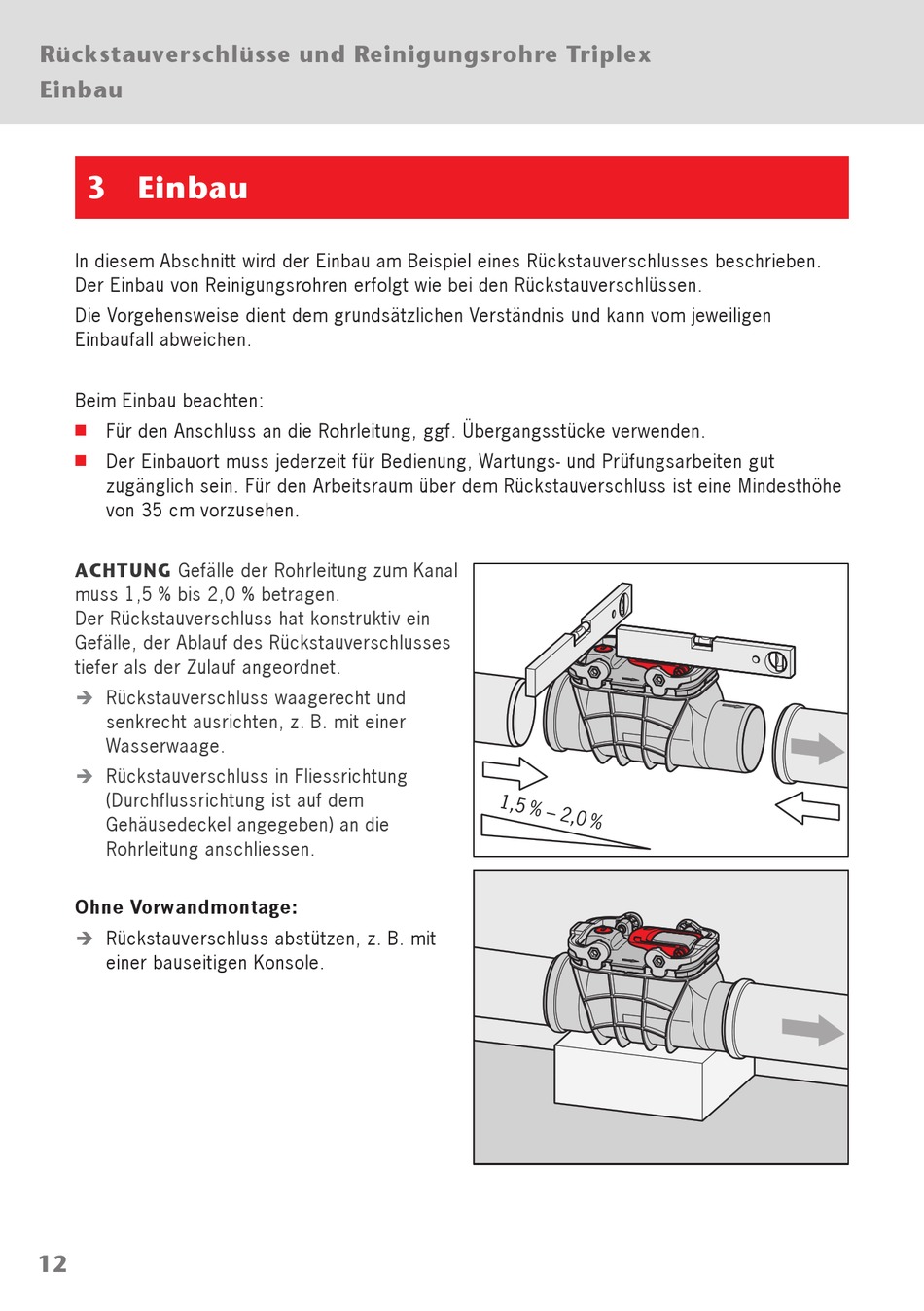

Rückstauverschlüsse und Reinigungsrohre Triplex

Einbau

3 Einbau
In diesem Abschnitt wird der Einbau am Beispiel eines Rückstauverschlusses beschrieben.
Der Einbau von Reinigungsrohren erfolgt wie bei den Rückstauverschlüssen.
Die Vorgehensweise dient dem grundsätzlichen Verständnis und kann vom jeweiligen
Einbaufall abweichen.
Beim Einbau beachten:
Für den Anschluss an die Rohrleitung, ggf. Übergangsstücke verwenden.
■
Der Einbauort muss jederzeit für Bedienung, Wartungs- und Prüfungsarbeiten gut
■
zugänglich sein. Für den Arbeitsraum über dem Rückstauverschluss ist eine Mindesthöhe
von 35 cm vorzusehen.
ACHTUNG Gefälle der Rohrleitung zum Kanal
muss 1,5 % bis 2,0 % betragen.
Der Rückstauverschluss hat konstruktiv ein
Gefälle, der Ablauf des Rückstauverschlusses
tiefer als der Zulauf angeordnet.
Rückstauverschluss waagerecht und
Î
senkrecht ausrichten, z. B. mit einer
Wasserwaage.
Rückstauverschluss in Fliessrichtung
Î
(Durchflussrichtung ist auf dem
Gehäusedeckel angegeben) an die
Rohrleitung anschliessen.
Ohne Vorwandmontage:
Rückstauverschluss abstützen, z. B. mit
Î
einer bauseitigen Konsole.
