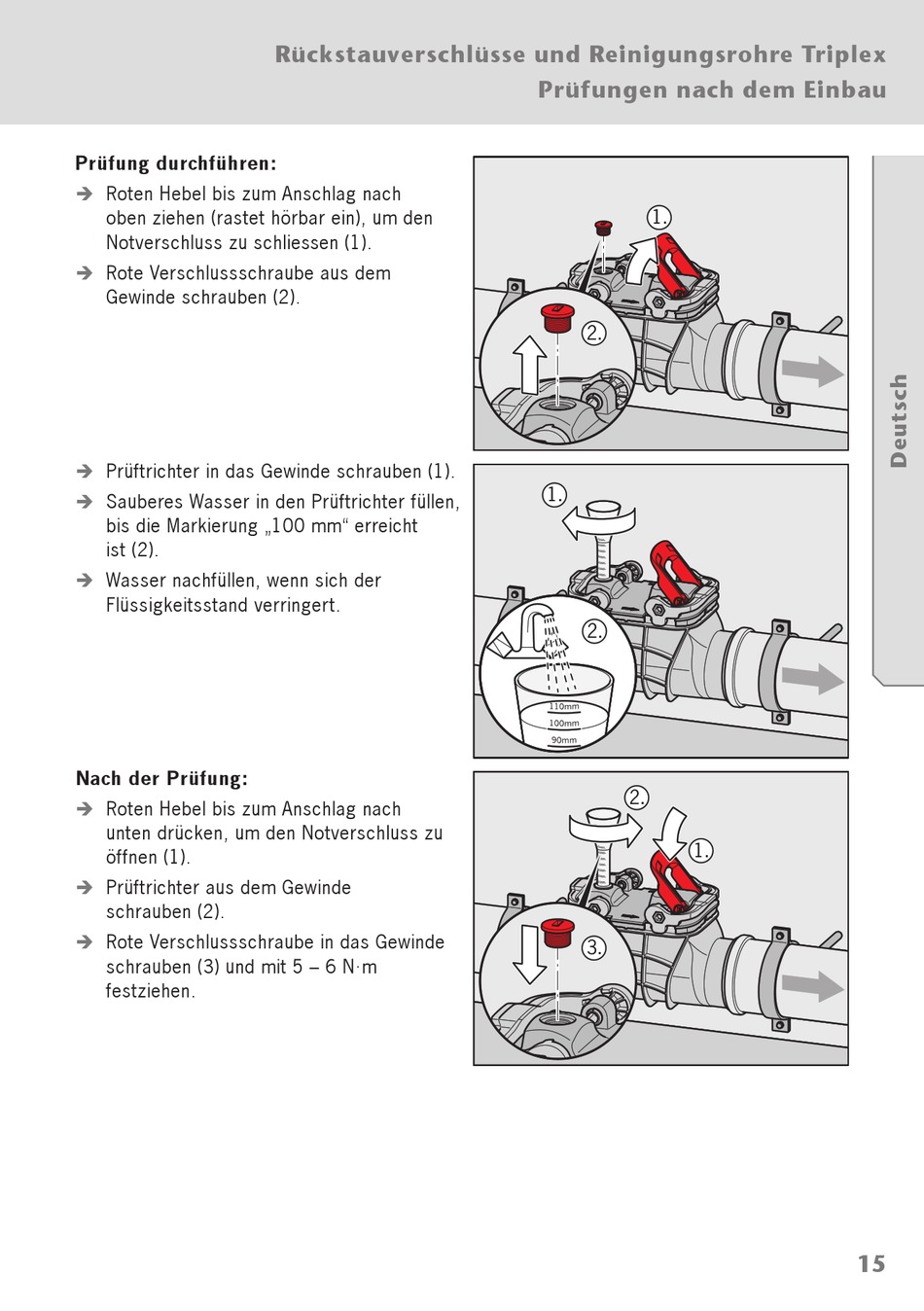

ACO Triplex Gebrauchsanleitung Seite 15

Prüfung durchführen:
Roten Hebel bis zum Anschlag nach
Î
oben ziehen (rastet hörbar ein), um den
Notverschluss zu schliessen (1).
Rote Verschlussschraube aus dem
Î
Gewinde schrauben (2).
Prüftrichter in das Gewinde schrauben (1).
Î
Sauberes Wasser in den Prüftrichter füllen,
Î
bis die Markierung „100 mm" erreicht
ist (2).
Wasser nachfüllen, wenn sich der
Î
Flüssigkeitsstand verringert.
Nach der Prüfung:
Roten Hebel bis zum Anschlag nach
Î
unten drücken, um den Notverschluss zu
öffnen (1).
Prüftrichter aus dem Gewinde
Î
schrauben (2).
Rote Verschlussschraube in das Gewinde
Î
schrauben (3) und mit 5 – 6 N·m
festziehen.
Rückstauverschlüsse und Reinigungsrohre Triplex
Prüfungen nach dem Einbau
1.
2.
1.
2.
2.
1.
3.
15
