921A OSCILLATOR DRIVER

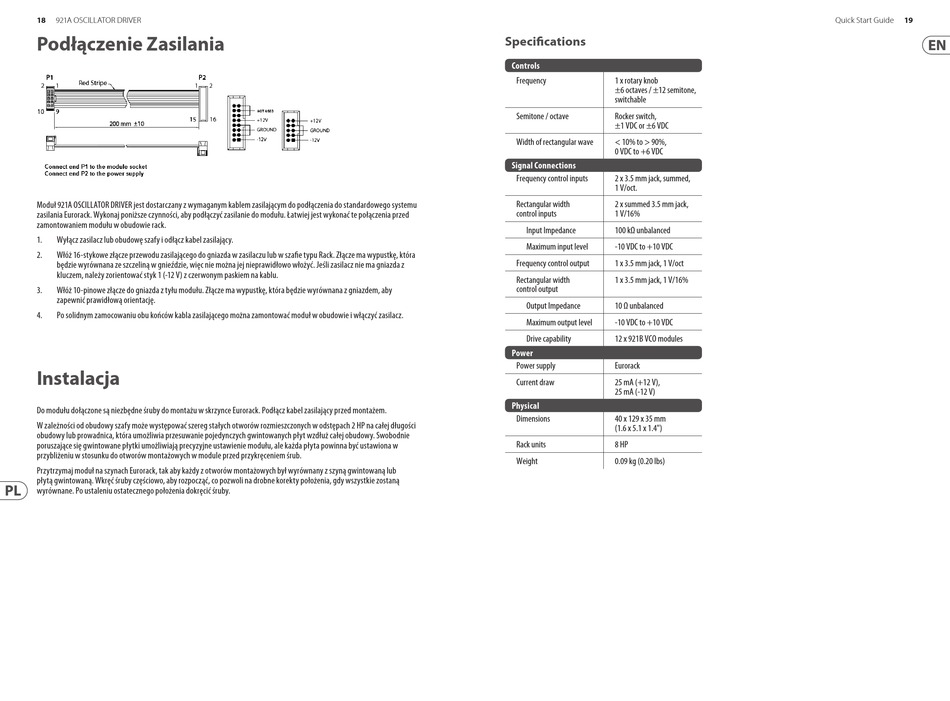

Podłączenie Zasilania
Moduł 921A OSCILLATOR DRIVER jest dostarczany z wymaganym kablem zasilającym do podłączenia do standardowego systemu
zasilania Eurorack. Wykonaj poniższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed
zamontowaniem modułu w obudowie rack.
1.
Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2.
Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w szafie typu Rack. Złącze ma wypustkę, która
będzie wyrównana ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma gniazda z
kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem na kablu.
3.
Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która będzie wyrównana z gniazdem, aby
zapewnić prawidłową orientację.
4.
Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować moduł w obudowie i włączyć zasilacz.
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack. Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów rozmieszczonych w odstępach 2 HP na całej długości
obudowy lub prowadnica, która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej obudowy. Swobodnie
poruszające się gwintowane płytki umożliwiają precyzyjne ustawienie modułu, ale każda płyta powinna być ustawiona w
przybliżeniu w stosunku do otworów montażowych w module przed przykręceniem śrub.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych był wyrównany z szyną gwintowaną lub
płytą gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie zostaną
wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
Specifications
Controls
Frequency
1 x rotary knob
±6 octaves / ±12 semitone,
switchable
Semitone / octave
Rocker switch,
±1 VDC or ±6 VDC
Width of rectangular wave
< 10% to > 90%,
0 VDC to +6 VDC
Signal Connections
Frequency control inputs
2 x 3.5 mm jack, summed,
1 V/oct.
Rectangular width
2 x summed 3.5 mm jack,
control inputs
1 V/16%
Input Impedance
100 kΩ unbalanced
Maximum input level
-10 VDC to +10 VDC
Frequency control output
1 x 3.5 mm jack, 1 V/oct.
Rectangular width
1 x 3.5 mm jack, 1 V/16%
control output
Output Impedance
10 Ω unbalanced
Maximum output level
-10 VDC to +10 VDC
Drive capability
12 x 921B VCO modules
Power
Power supply
Eurorack
Current draw
25 mA (+12 V),
25 mA (-12 V)
Physical
Dimensions
40 x 129 x 35 mm
(1.6 x 5.1 x 1.4")
Rack units
8 HP
Weight
0.09 kg (0.20 lbs)
