921A OSCILLATOR DRIVER

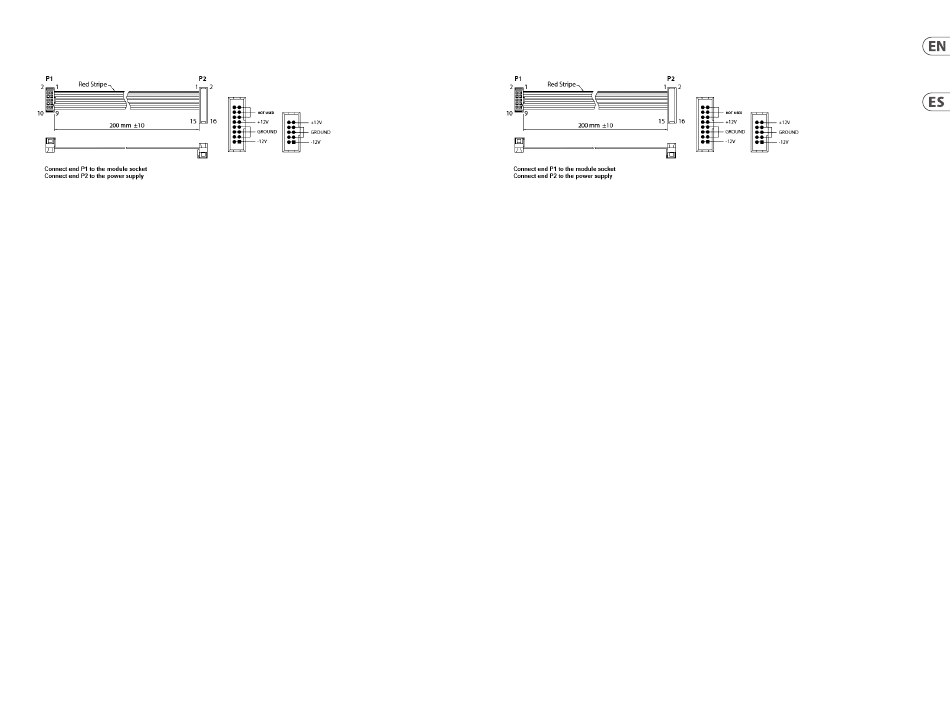

Power Connection
The 921A OSCILLATOR DRIVER module comes with the required power cable for connecting to a standard Eurorack power supply
system. Follow these steps to connect power to the module. It is easier to make these connections before the module has been
mounted into a rack case.
1.
Turn the power supply or rack case power off and disconnect the power cable.
2.
Insert the 16-pin connector on the power cable into the socket on the power supply or rack case. The connector has a tab
that will align with the gap in the socket, so it cannot be inserted incorrectly. If the power supply does not have a keyed
socket, be sure to orient pin 1 (-12 V) with the red stripe on the cable.
3.
Insert the 10-pin connector into the socket on the back of the module. The connector has a tab that will align with the
socket for correct orientation.
4.
After both ends of the power cable have been securely attached, you may mount the module in a case and turn on the
power supply.
Installation
The necessary screws are included with the module for mounting in a Eurorack case. Connect the power cable before mounting.
Depending on the rack case, there may be a series of fixed holes spaced 2 HP apart along the length of the case, or a track that
allows individual threaded plates to slide along the length of the case. The free-moving threaded plates allow precise positioning
of the module, but each plate should be positioned in the approximate relation to the mounting holes in your module before
attaching the screws.
Hold the module against the Eurorack rails so that each of the mounting holes are aligned with a threaded rail or threaded plate.
Attach the screws part way to start, which will allow small adjustments to the positioning while you get them all aligned. After
the final position has been established, tighten the screws down.
Conexión Eléctrica
El módulo 921A OSCILLATOR DRIVER viene con el cable de alimentación necesario para conectarse a un sistema de alimentación
estándar Eurorack. Siga estos pasos para conectar la alimentación al módulo. Es más fácil realizar estas conexiones antes de que el
módulo se haya montado en una caja de rack.
1.
Apague la fuente de alimentación o la caja del bastidor y desconecte el cable de alimentación.
2.
Inserte el conector de 16 clavijas del cable de alimentación en la toma de la fuente de alimentación o en la caja del
bastidor. El conector tiene una pestaña que se alineará con el espacio en el zócalo, por lo que no se puede insertar
incorrectamente. Si la fuente de alimentación no tiene un enchufe con llave, asegúrese de orientar el pin 1 (-12 V) con la
raya roja en el cable.
3.
Inserte el conector de 10 pines en el zócalo en la parte posterior del módulo. El conector tiene una pestaña que se alineará
con el enchufe para una orientación correcta.
4.
Una vez que ambos extremos del cable de alimentación se hayan conectado de forma segura, puede montar el módulo en
una caja y encender la fuente de alimentación.
Instalación
Los tornillos necesarios se incluyen con el módulo para su montaje en una caja Eurorack. Conecte el cable de alimentación antes
del montaje.
Dependiendo de la caja del bastidor, puede haber una serie de orificios fijos separados 2 HP a lo largo de la caja, o una pista que
permita que las placas roscadas individuales se deslicen a lo largo de la caja. Las placas roscadas de movimiento libre permiten un
posicionamiento preciso del módulo, pero cada placa debe colocarse en una relación aproximada con los orificios de montaje en
su módulo antes de colocar los tornillos.
Sostenga el módulo contra los rieles Eurorack de modo que cada uno de los orificios de montaje esté alineado con un riel o placa
roscada. Coloque los tornillos parcialmente para comenzar, lo que permitirá pequeños ajustes en la posición mientras los alinea
todos. Una vez establecida la posición final, apriete los tornillos.
