Montage
Sensor mit Adapter bestücken
Der erforderliche Adapter (Klemmring, Druckring und O-Ring) ist als montiertes Zubehör zum
Sensor oder als separates Zubehör bestellbar → 40.
1.

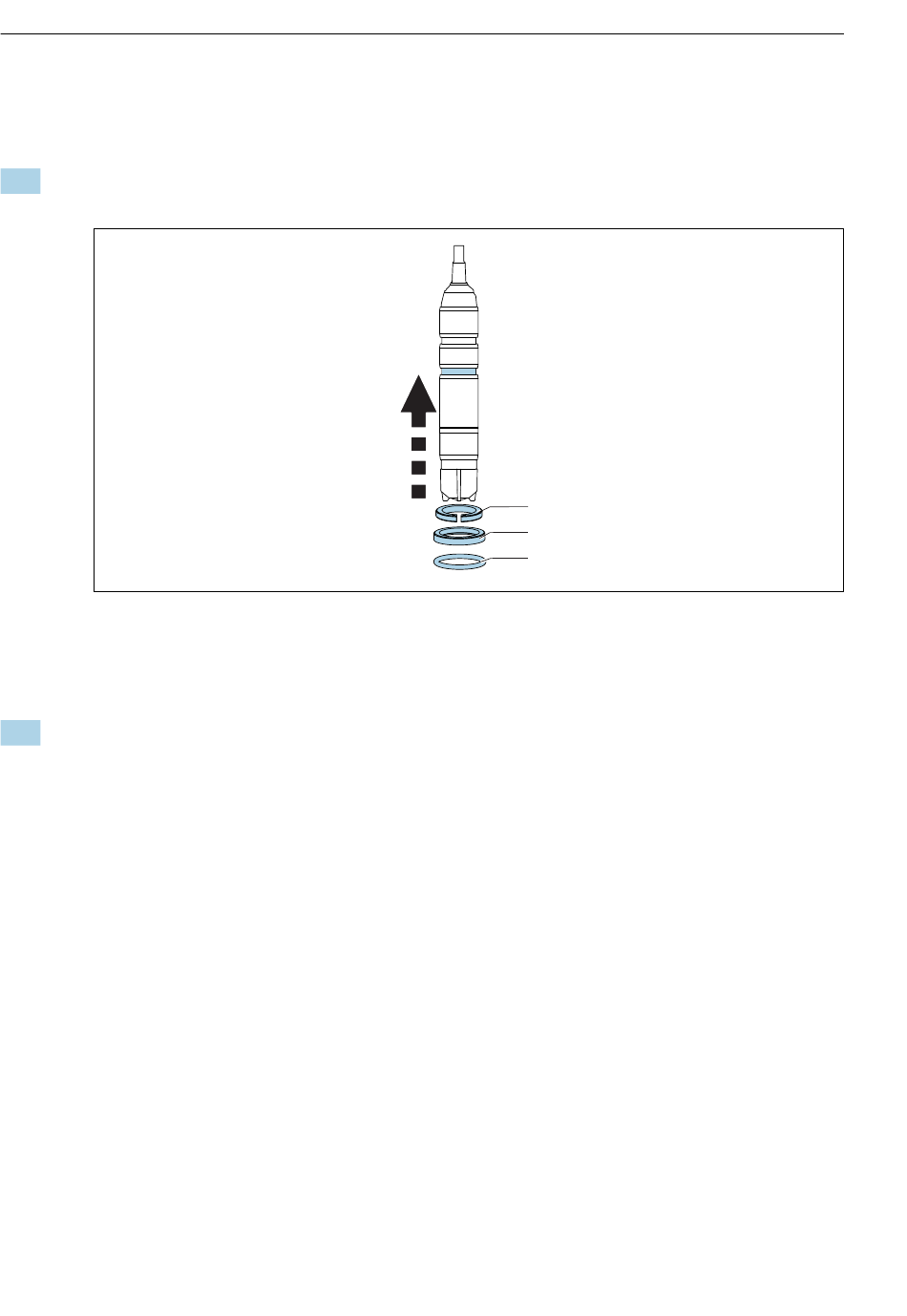

Erst den Klemmring, dann den Druckring, dann den O-Ring von der Membrankappe
Richtung Sensorkopf bis in die untere Nut aufschieben.
8
Klemmring, Druckring und O-Ring von Membrankappe nach oben zum Sensorschaft
hin bis in die untere Nut aufschieben
Sensor in Armatur einbauen
2.
Sensor mit Adapter für Flowfit CCA151 in die Öffnung der Armatur schieben.
20
1
2
3
CCS50
A0037041
