Beim Testen der Reichweite des Melders soll die LED eingeschaltet sein (siehe „LED
zur Signalisierung").
1. Schalten Sie die Stromversorgung ein. Die LED beginnt 30 Sekunden lang zu blinken,
was den Anlauf des Melders signalisiert.
2. Wenn die LED aufhört zu blinken, prüfen Sie, ob das Bewegen im Erfassungsbereich des
Melders das Aufleuchten der LED verursacht. Die Abbildungen 13 und 14 stellen den
maximalen Erfassungsbereich des in einer Höhe von 2,4 m montierten Melders dar
(Abb. 13 – ausgeschaltete Option der Haustierimmunität, Abb. 14 – eingeschaltete Option
der Haustierimmunität).

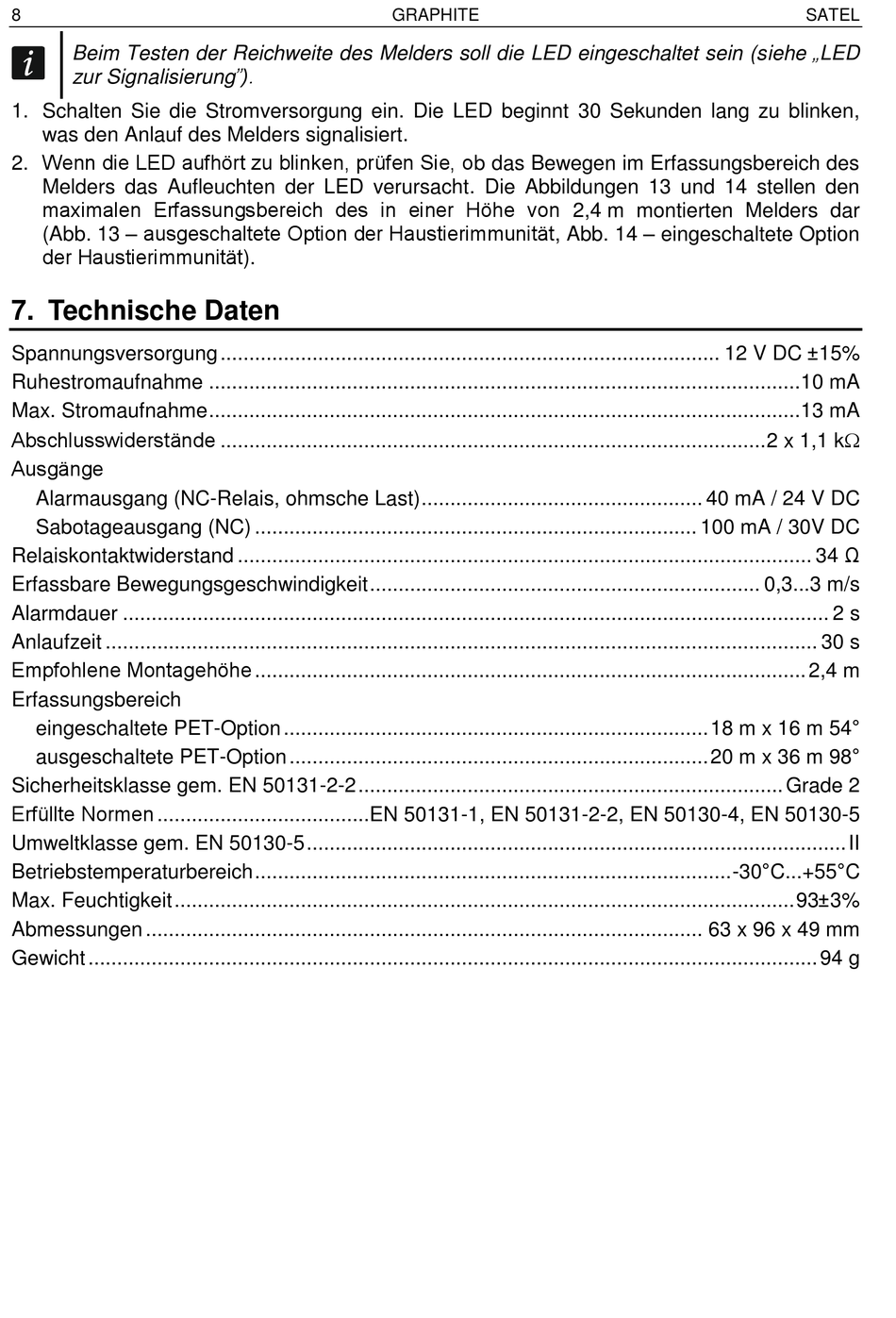

7. Technische Daten
Spannungsversorgung ....................................................................................... 12 V DC ±15%
Ruhestromaufnahme ....................................................................................................... 10 mA
Max. Stromaufnahme ....................................................................................................... 13 mA
Abschlusswiderstände ............................................................................................... 2 x 1,1 k
Ausgänge
Alarmausgang (NC-Relais, ohmsche Last) ................................................. 40 mA / 24 V DC
Sabotageausgang (NC) ............................................................................. 100 mA / 30V DC
Relaiskontaktwiderstand .................................................................................................... 34 Ω
Erfassbare Bewegungsgeschwindigkeit .................................................................... 0,3...3 m/s
Alarmdauer ........................................................................................................................... 2 s
Anlaufzeit ............................................................................................................................ 30 s
Empfohlene Montagehöhe ................................................................................................ 2,4 m
Erfassungsbereich
eingeschaltete PET-Option .......................................................................... 18 m x 16 m 54°
ausgeschaltete PET-Option ......................................................................... 20 m x 36 m 98°
Sicherheitsklasse gem. EN 50131-2-2 .......................................................................... Grade 2
Erfüllte Normen .....................................EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
Umweltklasse gem. EN 50130-5 .............................................................................................. II
Betriebstemperaturbereich ................................................................................... -30°C...+55°C
Max. Feuchtigkeit ............................................................................................................ 93±3%
Abmessungen ................................................................................................. 63 x 96 x 49 mm
Gewicht ............................................................................................................................... 94 g
