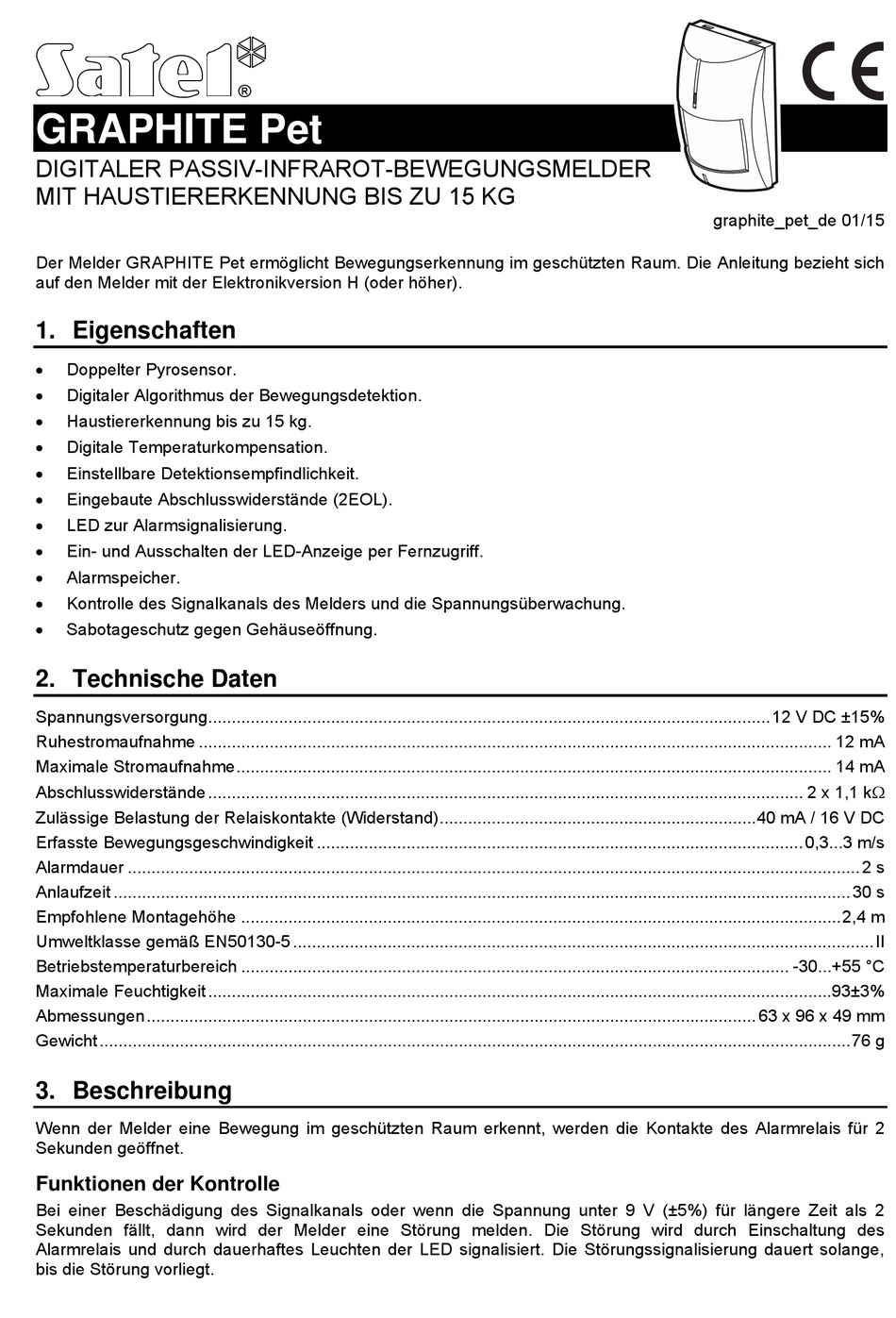

GRAPHITE Pet
DIGITALER PASSIV-INFRAROT-BEWEGUNGSMELDER
MIT HAUSTIERERKENNUNG BIS ZU 15 KG
Der Melder GRAPHITE Pet ermöglicht Bewegungserkennung im geschützten Raum. Die Anleitung bezieht sich
auf den Melder mit der Elektronikversion H (oder höher).
1. Eigenschaften

Doppelter Pyrosensor.

Digitaler Algorithmus der Bewegungsdetektion.

Haustiererkennung bis zu 15 kg.

Digitale Temperaturkompensation.

Einstellbare Detektionsempfindlichkeit.

Eingebaute Abschlusswiderstände (2EOL).

LED zur Alarmsignalisierung.

Ein- und Ausschalten der LED-Anzeige per Fernzugriff.

Alarmspeicher.

Kontrolle des Signalkanals des Melders und die Spannungsüberwachung.

Sabotageschutz gegen Gehäuseöffnung.
2. Technische Daten
Spannungsversorgung.......................................................................................................................12 V DC ±15%
Ruhestromaufnahme ...................................................................................................................................... 12 mA
Maximale Stromaufnahme.............................................................................................................................. 14 mA
Abschlusswiderstände .............................................................................................................................. 2 x 1,1 k
Zulässige Belastung der Relaiskontakte (Widerstand)...................................................................40 mA / 16 V DC
Erfasste Bewegungsgeschwindigkeit ....................................................................................................... 0,3...3 m/s
Alarmdauer ........................................................................................................................................................... 2 s
Anlaufzeit ............................................................................................................................................................ 30 s
Empfohlene Montagehöhe ...............................................................................................................................2,4 m
Umweltklasse gemäß EN50130-5 ...........................................................................................................................II
Betriebstemperaturbereich .................................................................................................................... -30...+55 °C
Maximale Feuchtigkeit ....................................................................................................................................93±3%
Abmessungen................................................................................................................................. 63 x 96 x 49 mm
Gewicht...............................................................................................................................................................76 g
3. Beschreibung
Wenn der Melder eine Bewegung im geschützten Raum erkennt, werden die Kontakte des Alarmrelais für 2
Sekunden geöffnet.
Funktionen der Kontrolle
Bei einer Beschädigung des Signalkanals oder wenn die Spannung unter 9 V (±5%) für längere Zeit als 2
Sekunden fällt, dann wird der Melder eine Störung melden. Die Störung wird durch Einschaltung des
Alarmrelais und durch dauerhaftes Leuchten der LED signalisiert. Die Störungssignalisierung dauert solange,
bis die Störung vorliegt.
®
graphite_pet_de 01/15
