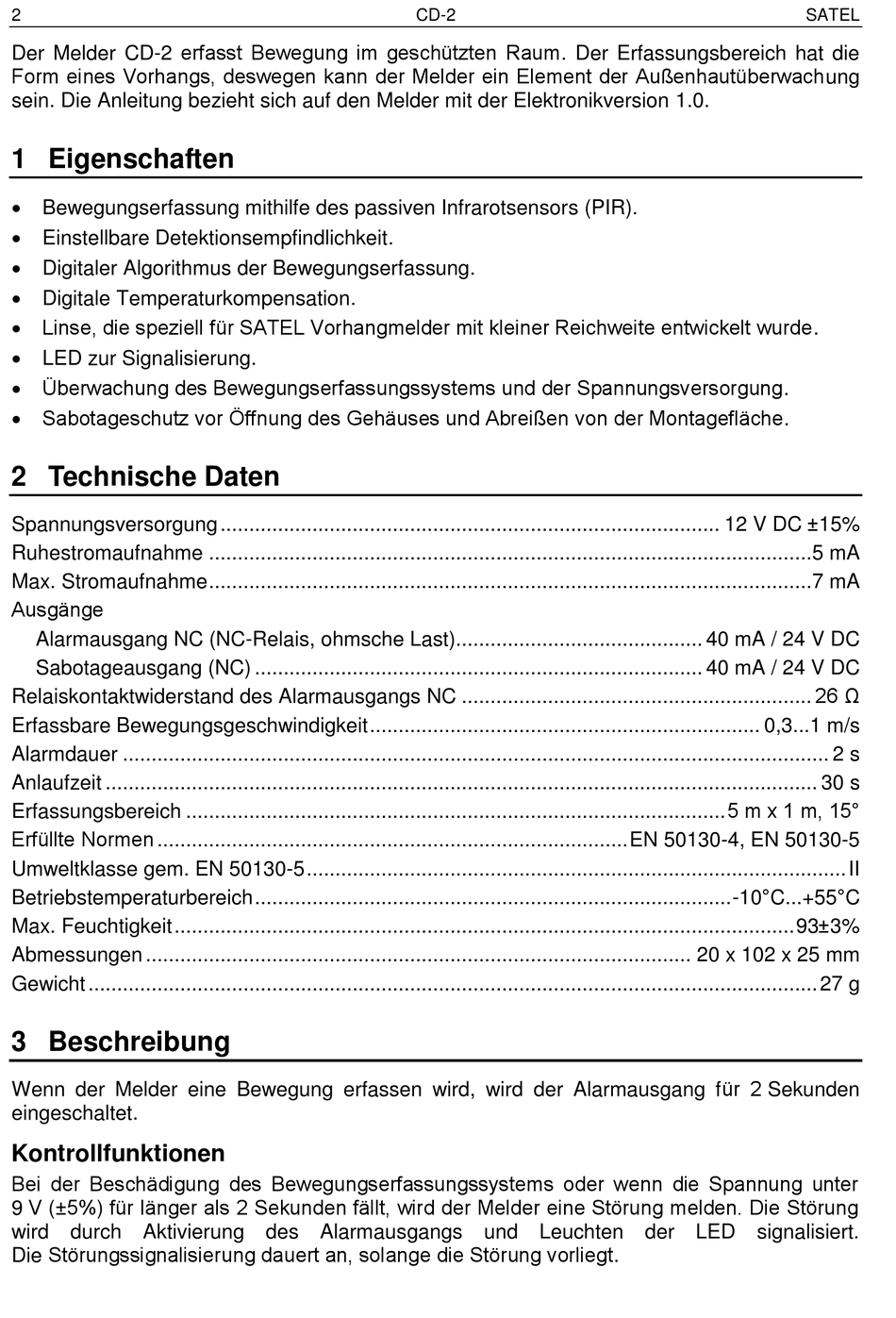

Der Melder CD-2 erfasst Bewegung im geschützten Raum. Der Erfassungsbereich hat die
Form eines Vorhangs, deswegen kann der Melder ein Element der Außenhautüberwachung
sein. Die Anleitung bezieht sich auf den Melder mit der Elektronikversion 1.0.

1 Eigenschaften

 Bewegungserfassung mithilfe des passiven Infrarotsensors (PIR).
 Einstellbare Detektionsempfindlichkeit.
 Digitaler Algorithmus der Bewegungserfassung.
 Digitale Temperaturkompensation.
 Linse, die speziell für SATEL Vorhangmelder mit kleiner Reichweite entwickelt wurde.
 LED zur Signalisierung.
 Überwachung des Bewegungserfassungssystems und der Spannungsversorgung.
 Sabotageschutz vor Öffnung des Gehäuses und Abreißen von der Montagefläche.

2 Technische Daten

Spannungsversorgung ....................................................................................... 12 V DC ±15%
Ruhestromaufnahme ......................................................................................................... 5 mA
Max. Stromaufnahme ......................................................................................................... 7 mA
Ausgänge
Alarmausgang NC (NC-Relais, ohmsche Last) ........................................... 40 mA / 24 V DC
Sabotageausgang (NC) .............................................................................. 40 mA / 24 V DC
Relaiskontaktwiderstand des Alarmausgangs NC ............................................................. 26 Ω
Erfassbare Bewegungsgeschwindigkeit .................................................................... 0,3...1 m/s
Alarmdauer ........................................................................................................................... 2 s
Anlaufzeit ............................................................................................................................ 30 s
Erfassungsbereich .............................................................................................. 5 m x 1 m, 15°
Erfüllte Normen .................................................................................. EN 50130-4, EN 50130-5
Umweltklasse gem. EN 50130-5 .............................................................................................. II
Betriebstemperaturbereich ................................................................................... -10°C...+55°C
Max. Feuchtigkeit ............................................................................................................ 93±3%
Abmessungen ............................................................................................... 20 x 102 x 25 mm
Gewicht ............................................................................................................................... 27 g

3 Beschreibung

Wenn der Melder eine Bewegung erfassen wird, wird der Alarmausgang für 2 Sekunden
eingeschaltet.

Kontrollfunktionen

Bei der Beschädigung des Bewegungserfassungssystems oder wenn die Spannung unter
9 V (±5%) für länger als 2 Sekunden fällt, wird der Melder eine Störung melden. Die Störung
wird durch Aktivierung des Alarmausgangs und Leuchten der LED signalisiert.
Die Störungssignalisierung dauert an, solange die Störung vorliegt.
