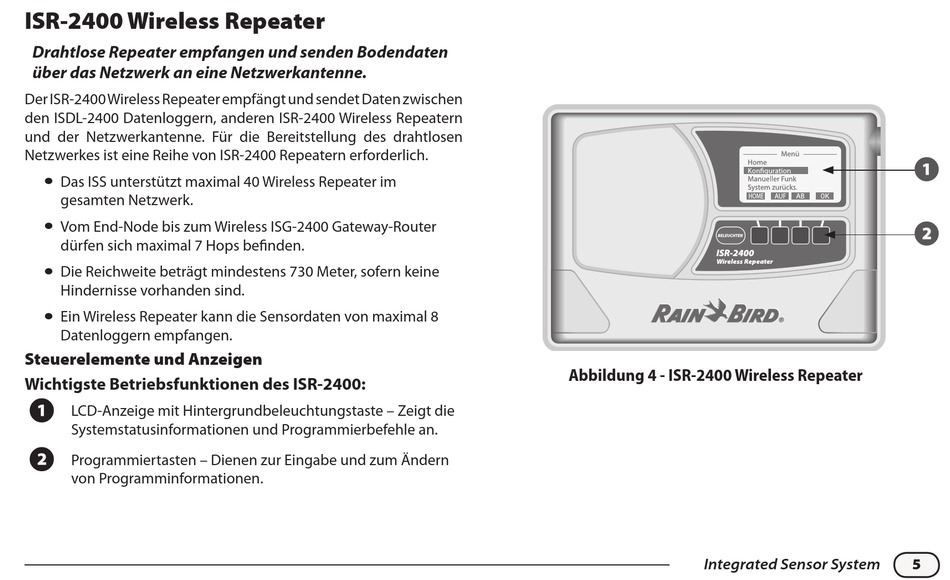

ISR-2400 Wireless Repeater
Drahtlose Repeater empfangen und senden Bodendaten
über das Netzwerk an eine Netzwerkantenne.
Der ISR-2400 Wireless Repeater empfängt und sendet Daten zwischen
den ISDL-2400 Datenloggern, anderen ISR-2400 Wireless Repeatern
und der Netzwerkantenne. Für die Bereitstellung des drahtlosen
Netzwerkes ist eine Reihe von ISR-2400 Repeatern erforderlich.
Das ISS unterstützt maximal 40 Wireless Repeater im
gesamten Netzwerk.
Vom End-Node bis zum Wireless ISG-2400 Gateway-Router
dürfen sich maximal 7 Hops befinden.
Die Reichweite beträgt mindestens 730 Meter, sofern keine
Hindernisse vorhanden sind.
Ein Wireless Repeater kann die Sensordaten von maximal 8
Datenloggern empfangen.
Steuerelemente und Anzeigen
Wichtigste Betriebsfunktionen des ISR-2400:
A
LCD-Anzeige mit Hintergrundbeleuchtungstaste – Zeigt die
Systemstatusinformationen und Programmierbefehle an.
B
Programmiertasten – Dienen zur Eingabe und zum Ändern
von Programminformationen.
Abbildung 4 - ISR-2400 Wireless Repeater
Integrated Sensor System
1
2
5
