11.1 LioN-X 0980 XSL... -Varianten 11 Integrierter Webserver
wie z. B. die Variante, den Zustand der zyklischen Kommunikation und einen
Diagnoseindikator. Dieser zeigt an, ob eine Diagnose im Modul vorliegt.
Die Tabelle „Port Information" (Port-Informationen) zeigt die Konfiguration und
den Zustand der I/O-Ports.

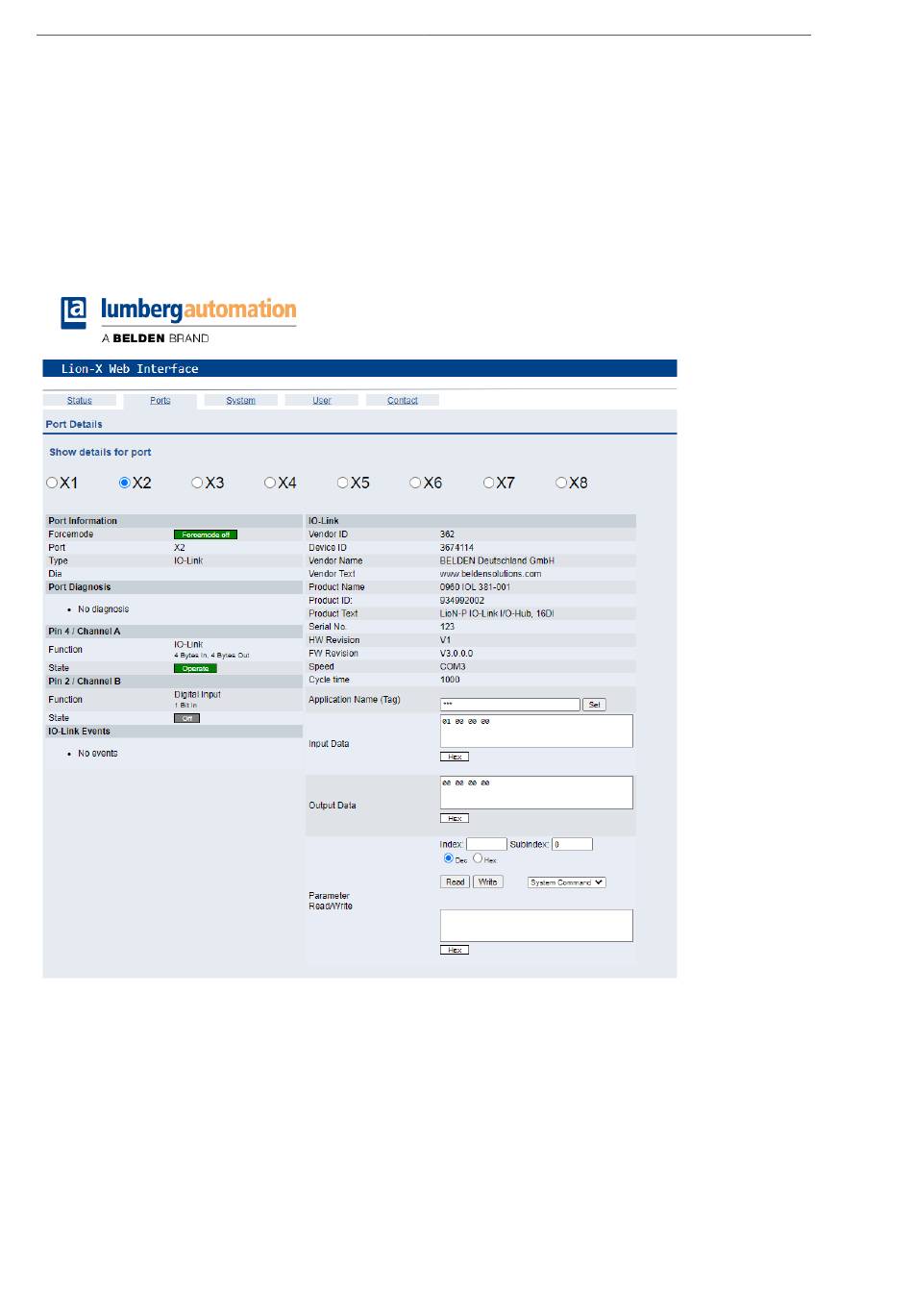

11.1.2 Port-Seite
Neben ausführlichen Port-Informationen werden im Feld Port Diagnosis
eingehende sowie ausgehende Diagnosen als Klartext angezeigt. Pin 2 und
Pin 4 enthalten Informationen zur Konfiguration und zum Zustand des Ports.
Bei IO-Link-Ports werden zusätzlich Informationen zum angeschlossenen
Sensor und dessen Prozessdaten angezeigt.
