Elektrischer Anschluss

6 Elektrischer Anschluss
6.1 Sensor anschließen

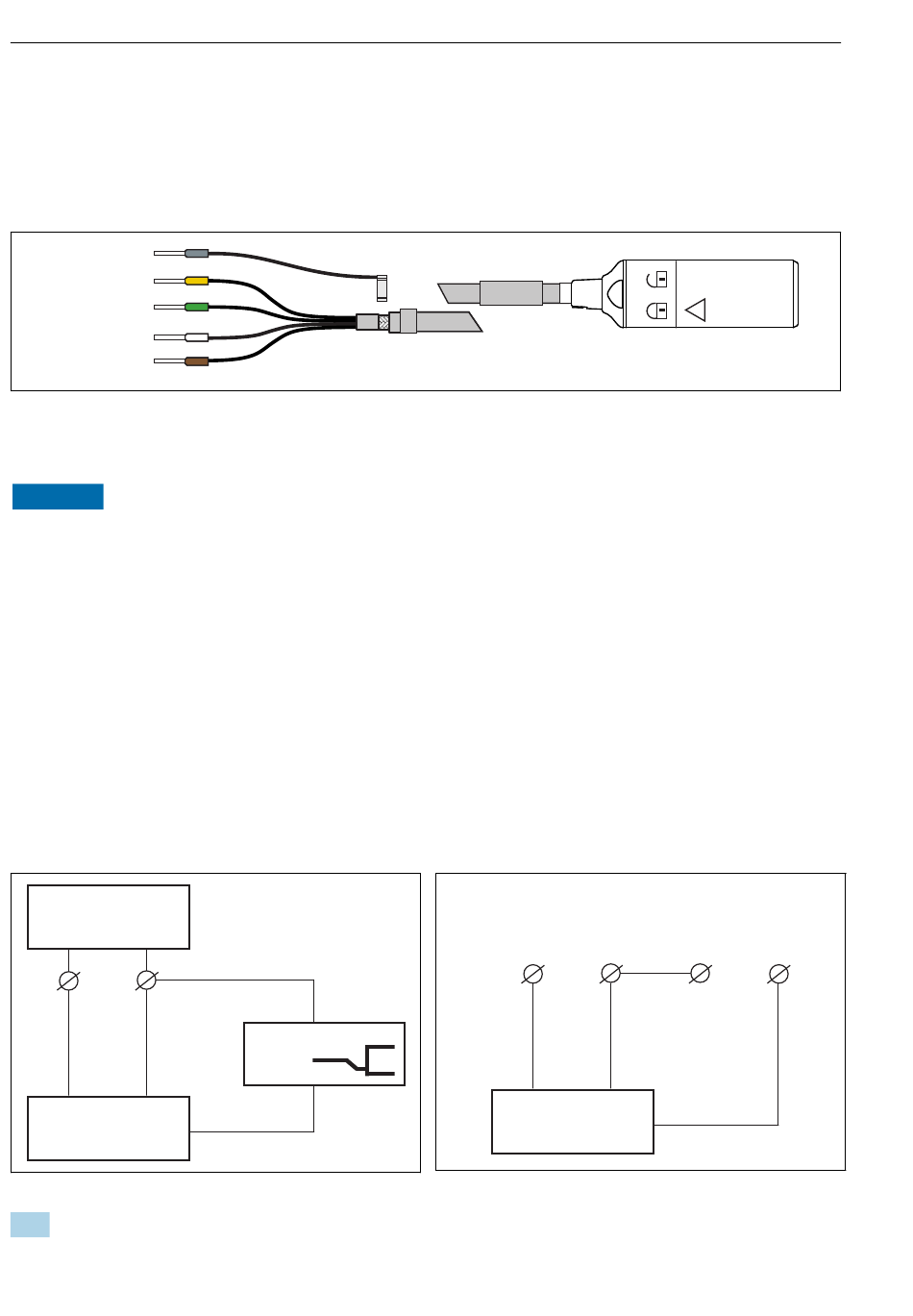

Der elektrische Anschluss an den Messumformer erfolgt über das Messkabel CYK10.
GY GND
YE Com B
GN Com A
–
WH
+
BN
 7 Messkabel CYK10
HINWEIS
Nullpunktverschiebung durch Polarisation
Wenn der Sensor ins Medium eingetaucht ist und der Messumformer vom Netz getrennt wird,
kann es infolge Polarisation zu einer irreversiblen Nullpunktverschiebung kommen. Dann ist
eine Neukalibrierung erforderlich.
‣
Trennen Sie den Messumformer nicht vom Netz, solange der Sensor ins Medium taucht.
‣
Wartungsarbeiten mit angeschlossenem Sensor: Nehmen Sie den Sensor aus dem Medium
und trocknen Sie ihn bevor Sie den Messumformer vom Netz trennen.
‣
Generell: Verhindern Sie im ausgeschaltetenden Zustand jede Art einer leitfähigen Verbin-
dung zwischen Referenz und pH-sensitivem Email.
‣
Wenn Sie den Sensor aus dem Medium genommen haben: Verwenden Sie zum Schutz des
Diaphragmas unbedingt die speziell für CPS341D entwickelte KCl-Schutzkappe.
6.2 Optionale Elektrolytüberwachung anschließen
24 V DC
–
+
BN BU
CPS341Z-D2
 8 Anschluss an Kundennetz mit Relais
1. Schließen Sie das Anschlusskabel an eine bauseitige Versorgung an (→  8, →  9).
14
E N / Y G
PNP
max. 200 mA
CPS341Z-D4
BK
12 ... 30 V DC
+
BN BU
CPS341Z-D2
 9 Anschluss an Kundennetz mit SPS
Ceramax CPS341D
PNP
max. 200 mA
– –
+
BK
Endress+Hauser
A0024019
