Einleitung
1.2 Beschreibung
•
•
•
Leistungsstarkes Ethernet-Switching
•
•
•
1.2

Beschreibung

Der RUGGEDCOM RMC41 verfügt über verschiedene Ports, Bedienelemente und
Anzeige-LEDs auf dem Anzeigefeld zum Anschließen, Konfigurieren und Testen des
Geräts. Das Anzeigefeld kann sich je nach Montagekonfiguration auf der Rückseite,
Vorderseite oder Oberseite des Geräts befinden.
1
2
3
4
5
6

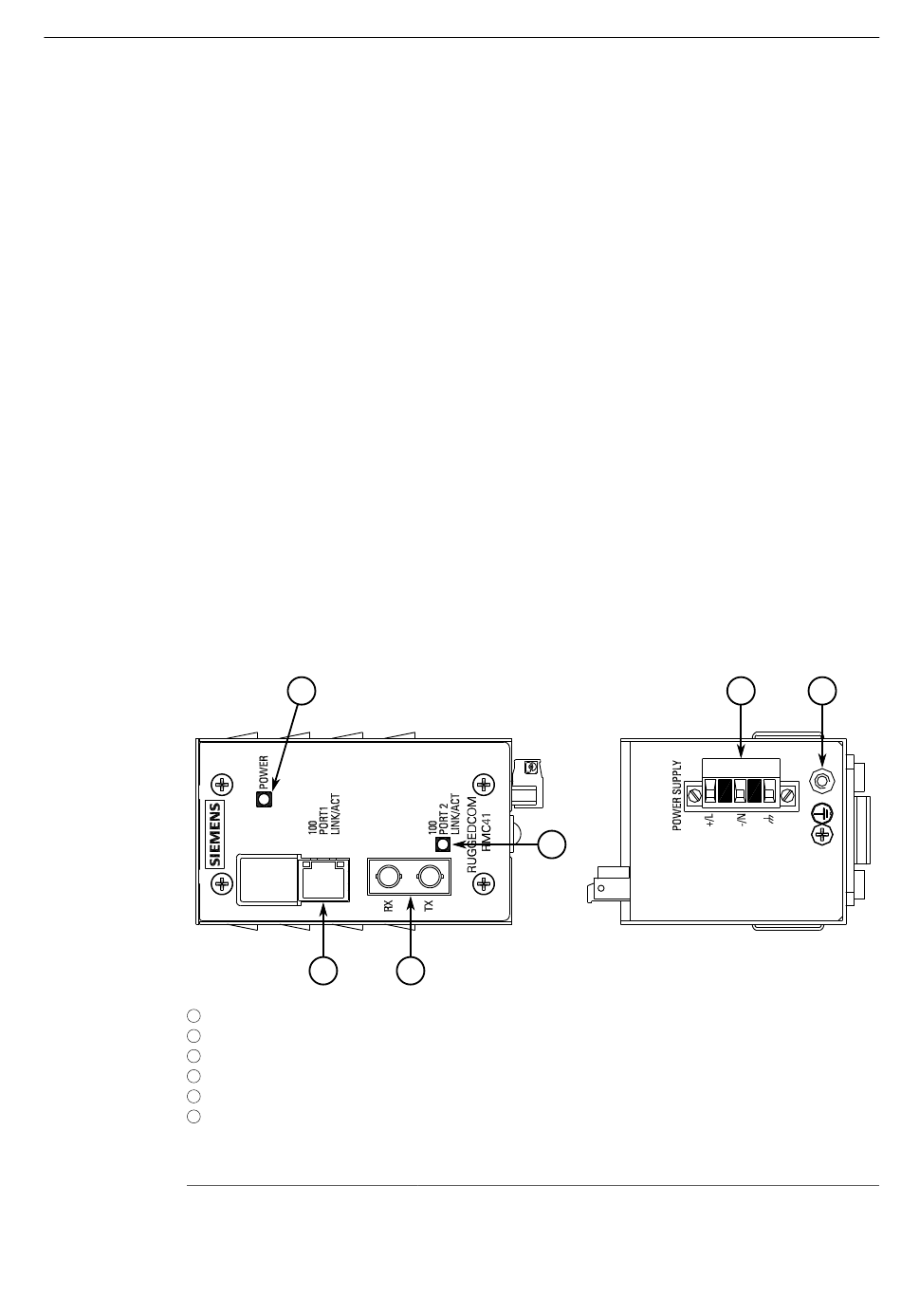

Abbildung 1.1
LED POWER
2
Autonegotiation an 10/100Base-TX-Ports erleichtert die Einrichtung
Auto-MDI/MDIX an allen 10/100Base-TX-Ports macht Crossover-Kabel überflüssig
LED-Anzeigen für Verbindung, Aktivität und Geschwindigkeit unterstützen bei
der Störungsbehebung im Feld
Volle Konformität mit den Ethernet-Standards IEEE 802.3 und IEEE 802.3u für
universelle Interoperabilität
Non-Blocking, Store und Forward Switching mit einer Latenz von nur 10 µs für
hohen Netzwerkdurchsatz
Der Vollduplexbetrieb gewährleistet Kollisionsfreiheit und deterministische
Netzwerkantwort, und Datenflusssteuerung mittels IEEE 802.3x-konformen
Pausenrahmen gewährleistet Kollisionsfreiheit und vermeidet den Verlust von
Datenpaketen
1
2
LED POWER
Ethernet-Port in Kupfertechnik mit LEDs
Ethernet-Port in Glasfasertechnik (ST-Port gezeigt)
LED LINK/ACT
Reihenklemme Spannung
Gehäusemasseanschluss
RUGGEDCOM RMC41
4
3
Leuchtet, wenn das Gerät mit Strom versorgt wird.
5
RUGGEDCOM RMC41
Montagehandbuch, 04/2021, C79000-G8900-1010-11
